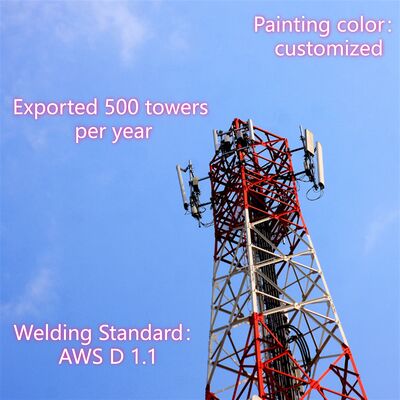

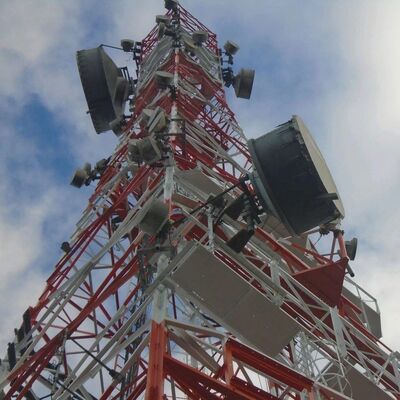

ทาวเวอร์เหล็ก ทาวเวอร์เหล็กเชิงมุม 4 ขา ออกแบบมาสำหรับโทรคมนาคมที่มีโครงสร้างที่แข็งแกร่งและสอดคล้องกับรหัสการออกแบบสากล

JIAYAO CO.,LID

อะไรคือเสาโครงเหล็กมุม 4 ขา?

เสาโครงเหล็กมุม 4 ขาเป็นโครงสร้างเหล็กแบบตั้งอิสระที่มีความแข็งแรงสูง ออกแบบมาเพื่อรองรับโครงสร้างพื้นฐานที่สำคัญ โดดเด่นด้วยโครงสร้างสี่ขาฐานสี่เหลี่ยมและการเชื่อมต่อแบบโครงสร้างถักไขว้ ซึ่งทำหน้าที่เป็นโครงสร้างหลักที่เชื่อถือได้สำหรับการสื่อสาร การส่งกำลังไฟฟ้า และการใช้งานทางอุตสาหกรรมอื่นๆ ทั่วโลก ซึ่งแตกต่างจากเสาแบบมีสายที่ต้องอาศัยสายภายนอกเพื่อความมั่นคง การออกแบบแบบรองรับตัวเองนี้จึงสามารถตั้งได้อย่างอิสระ ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมที่หลากหลาย ตั้งแต่พื้นที่ในเมืองไปจนถึงพื้นที่ห่างไกล

รายละเอียดสินค้า

รายละเอียดการบรรจุ:เสาโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า

จัดส่ง:จัดส่งภายใน 20 วันหลังจากการชำระเงินจากท่าเรือเทียนจิน

ส่วนประกอบของเสา:เสาเหล็กหนึ่งต้นถูกแยกออกเป็นหลายมัด

สลักเกลียว:ถุง Pacrum.lon หรือเหล็ก

โครงสร้างแบบโครงสร้างถักของเสาเหล็กมุม 4 ขาคืออะไร?

โครงสร้างแบบโครงสร้างถักของเสาเหล็กมุม 4 ขาเป็นโครงสร้างแบบโครงสร้างถักไขว้ที่เชื่อมต่อขาเหล็กมุมแนวตั้งทั้งสี่ของเสา ประกอบด้วยส่วนประกอบเหล็กที่เชื่อมต่อถึงกัน (โดยทั่วไปคือเหล็กมุมหรือเหล็กโครงสร้างถัก) ซึ่งก่อตัวเป็นรูปแบบคล้ายใยแมงมุมที่กระจายน้ำหนัก—รวมถึงน้ำหนักของเสาเอง น้ำหนักของอุปกรณ์ ลม แรงแผ่นดินไหว และน้ำหนักน้ำแข็ง—อย่างสม่ำเสมอทั่วทั้งสี่ขา โครงสร้างนี้ถูกรวมเข้าด้วยกันตลอดความสูงของเสา เสริมการออกแบบที่เรียวของเสา (กว้างกว่าที่ฐาน แคบกว่าที่ด้านบน) เพื่อเพิ่มความสมบูรณ์และความมั่นคงของโครงสร้าง รูปแบบโครงสร้างถักช่วยรักษาสมดุลระหว่างความแข็งแรงสูงกับประสิทธิภาพน้ำหนักเบา ลดการใช้วัสดุในขณะที่เพิ่มความสามารถในการรับน้ำหนักและต้านทานต่อสภาพแวดล้อมที่รุนแรง นอกจากนี้ยังช่วยอำนวยความสะดวกในการไหลเวียนของอากาศ ลดแรงต้านลม และปรับปรุงเสถียรภาพโดยรวมของเสา

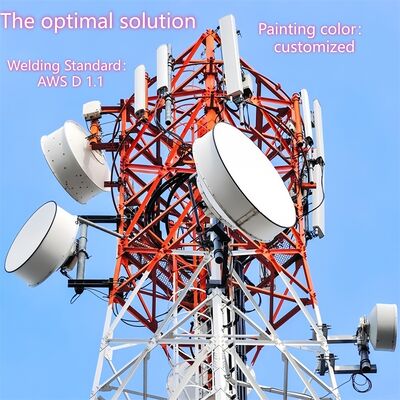

วิธีการติดตั้งจาน MW บนเสาเหล็กมุม 4 ขา?​

การติดตั้งจานไมโครเวฟ (MW) บนเสาเหล็กมุม 4 ขาเป็นไปตามกระบวนการที่เป็นระบบและเป็นไปตามข้อกำหนดด้านความปลอดภัย:

1. การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของเสาเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของจาน MW ได้ (รวมถึงจาน ตัวยึด และฮาร์ดแวร์ที่เกี่ยวข้อง) ตรวจสอบว่าการออกแบบของเสาเป็นไปตามมาตรฐานที่เกี่ยวข้อง (เช่น TIA/EIA-222-G/F) สำหรับการติดตั้งอุปกรณ์
2. การติดตั้งตัวยึด: ติดตั้งตัวยึดเสาอากาศ/ไมโครเวฟเฉพาะ (มีให้พร้อมกับเสาหรือผลิตขึ้นเอง) เข้ากับจุดติดตั้งที่กำหนดไว้ล่วงหน้าบนตัวเสาหรือแท่นวางอุปกรณ์ ตัวยึดเหล่านี้ยึดด้วยสลักเกลียวที่มีความแข็งแรงสูง (เป็นไปตาม ISO 898 เกรด 6.8/8.8) เพื่อให้แน่ใจว่ามีการเชื่อมต่อที่มั่นคงกับโครงสร้างโครงสร้างถักหรือขาเสา
3. การยกและวางตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ไปยังความสูงเป้าหมาย (โดยทั่วไปในส่วนบนของเสาหรือแท่นวางอุปกรณ์เฉพาะ) ตรวจสอบให้แน่ใจว่าจานอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ตั้งใจไว้ (ปรับสำหรับทิศทางและระดับความสูงตามต้องการ)
4. การยึดจาน: ยึดจาน MW เข้ากับตัวยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่ระบุด้วยเครื่องมือที่สอบเทียบ ตรวจสอบให้แน่ใจว่าจานอยู่ในแนวระนาบและมั่นคง ไม่มีการโยกเยกหรือเคลื่อนไหว
5. การเดินสายเคเบิลและการรวมระบบ: เดินสายเคเบิลสัญญาณของจานผ่านรางสายเคเบิลในตัวของเสาเพื่อป้องกันความเสียหายจากสิ่งแวดล้อม เชื่อมต่อสายเคเบิลกับอุปกรณ์ที่เหมาะสม (เช่น เครื่องส่ง/เครื่องรับ) ที่ฐานเสาหรือแท่นวางกลาง ตรวจสอบให้แน่ใจว่ามีการฉนวนและการกันน้ำที่เหมาะสม
6. การตรวจสอบขั้นสุดท้าย: ดำเนินการตรวจสอบด้วยสายตาเพื่อยืนยันว่าจานติดตั้งอย่างแน่นหนา ตัวยึดอยู่ในสภาพสมบูรณ์ และสายเคเบิลได้รับการจัดระเบียบอย่างเหมาะสม ทดสอบการส่งสัญญาณของจานเพื่อตรวจสอบการจัดตำแหน่งและการทำงานตามโปรโตคอลความปลอดภัยตลอดกระบวนการ

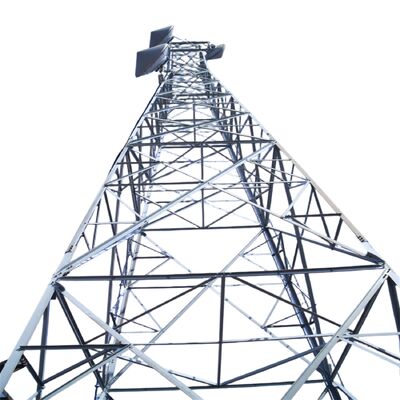

โครงสร้างหลักของเสาเหล็กมุม 4 ขาคืออะไร?

โครงสร้างหลักของเสาเหล็กมุม 4 ขาเป็นโครงสร้างแบบรองรับตัวเองที่ออกแบบมาเพื่อความมั่นคงและการรับน้ำหนัก ประกอบด้วยส่วนประกอบหลักสามส่วน:

• ขาเหล็กมุมแนวตั้งสี่ขา: องค์ประกอบหลักที่รับน้ำหนัก ทำจากเหล็กโครงสร้างคุณภาพสูง (เช่น Q235B, Q345B, Q420; เป็นไปตามมาตรฐาน ASTM A36/A572) และจัดเรียงในรูปแบบฐานสี่เหลี่ยม ขาเหล่านี้ถ่ายโอนน้ำหนักรวมของเสา (รวมถึงอุปกรณ์และภาระจากสิ่งแวดล้อม) ไปยังฐานราก
• การเชื่อมต่อโครงสร้างถัก: ส่วนประกอบเหล็กไขว้ (เหล็กมุมหรือเหล็กโครงสร้างถัก) ที่เชื่อมต่อขาทั้งสี่ในแนวนอนและแนวทแยง ระบบโครงสร้างถักนี้กระจายน้ำหนักอย่างสม่ำเสมอทั่วทั้งโครงสร้าง เพิ่มความแข็งแกร่ง และต้านทานแรงด้านข้าง (ลม กิจกรรมแผ่นดินไหว) ก่อตัวเป็นรูปแบบโครงสร้างถักที่เป็นลักษณะเฉพาะของเสา
• การออกแบบโครงสร้างเรียว: เสาจะแคบลงเรื่อยๆ จากฐานถึงด้านบน (กว้างกว่าที่ด้านล่าง แคบกว่าที่ด้านบน) เพิ่มประสิทธิภาพความสมบูรณ์ของโครงสร้างโดยการรวมวัสดุไว้ในที่ที่น้ำหนักมากที่สุด (ที่ฐาน) และลดแรงต้านลมที่ระดับความสูงที่สูงขึ้น

องค์ประกอบโครงสร้างเสริม (เช่น แท่นวางอุปกรณ์ บันไดปีน และรางสายเคเบิล) ถูกรวมเข้ากับโครงสร้างหลักเพื่อรองรับการใช้งานจริง แต่ขาแนวตั้งสี่ขาและการเชื่อมต่อโครงสร้างถักเป็นโครงสร้างหลักของเสา

แท่นวาง บันไดของเสาเหล็กมุม 4 ขา

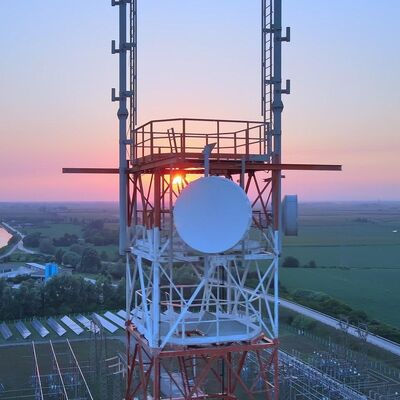

A. แท่นวาง

• วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานที่สูงและมั่นคงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบอุปกรณ์ (เช่น จาน MW เสาอากาศ 5G อุปกรณ์เฝ้าระวัง) และส่วนประกอบของเสา นอกจากนี้ยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานในระหว่างการปีน
• คุณสมบัติการออกแบบ: โดยทั่วไปทำจากเหล็กชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A123/ISO 1461 เพื่อความทนทานต่อการกัดกร่อน) และรวมเข้ากับโครงสร้างโครงสร้างถักของเสาที่ความสูงที่ระบุ แท่นวางอาจมีราวกันตก พื้นผิวกันลื่น และช่องเปิดเพื่อให้แน่ใจว่าคนงานปลอดภัย พวกเขาได้รับการออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ สอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของเสา
• การปรับแต่ง: สามารถเพิ่มได้หลายระดับตามความต้องการของโครงการ (เช่น ใกล้กับจุดติดตั้งเสาอากาศหรือกลางเสาเพื่อการบำรุงรักษา)

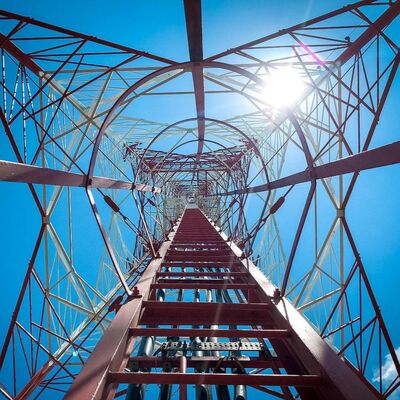

B. บันได

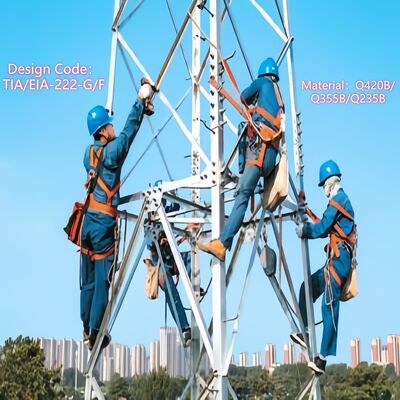

• วัตถุประสงค์: ระบบการเข้าถึงความปลอดภัยโดยเฉพาะที่ช่วยให้คนงานปีนขึ้นไปบนเสาเพื่อเข้าถึงแท่นวาง อุปกรณ์ หรือส่วนบนสำหรับการติดตั้ง การตรวจสอบ หรือการซ่อมแซม
• คุณสมบัติการออกแบบ: สร้างจากเหล็กชุบสังกะสีเพื่อความทนทานและทนทานต่อการกัดกร่อน พร้อมขั้นบันไดที่เว้นระยะห่างเท่าๆ กัน (ตามมาตรฐานความปลอดภัยของอุตสาหกรรม) เพื่อการปีนที่สะดวกสบาย คุณสมบัติด้านความปลอดภัยที่สำคัญ ได้แก่ ราวจับ ระบบป้องกันการตก (เช่น ตัวนำสายเคเบิลสำหรับสายรัด) และบางครั้งมีกรงล้อมรอบเพื่อป้องกันการตก บันไดติดอยู่ในแนวตั้งกับขาเสาหรือโครงสร้างถัก ทำให้มั่นใจได้ถึงเส้นทางที่ปลอดภัยและมั่นคง
• การปฏิบัติตาม: ออกแบบให้สอดคล้องกับกฎระเบียบด้านความปลอดภัยและมาตรฐานอุตสาหกรรม (เช่น TIA/EIA-222-G/F) โดยให้ความสำคัญกับการคุ้มครองคนงานในระหว่างการเข้าถึงในแนวตั้ง

ร่วมกัน แท่นวางและบันไดช่วยเพิ่มประโยชน์ใช้สอยของเสาโดยเปิดใช้งานการเข้าถึงอุปกรณ์และส่วนประกอบที่ระดับความสูงสูงได้อย่างปลอดภัยและมีประสิทธิภาพ รองรับการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง

​

การทดสอบเสาเหล็กมุมชุบสังกะสี

การชุบสังกะสีเป็นการบำบัดพื้นผิวที่สำคัญสำหรับเสาโครงเหล็กมุม 4 ขา ให้ความทนทานต่อการกัดกร่อนในระยะยาวเพื่อทนต่อสภาพกลางแจ้งที่รุนแรงและยืดอายุการใช้งานของเสาให้เกิน 20 ปี ด้านล่างนี้คือภาพรวมอย่างง่ายของการทดสอบการชุบสังกะสี:

1. วัตถุประสงค์หลักของการทดสอบ

• ตรวจสอบให้แน่ใจว่ามีความหนาของสารเคลือบเพียงพอสำหรับการป้องกันการกัดกร่อนที่ทนทาน
• ตรวจสอบความสม่ำเสมอของการเคลือบสังกะสีและการยึดเกาะที่แข็งแรง (ป้องกันการลอก/หลุดลอก)
• ตรวจสอบว่าไม่มีข้อบกพร่องที่สำคัญ (เช่น เหล็กเปลือย รอยร้าว หลุม)
• เป็นไปตามมาตรฐานสากล (ASTM A123, ISO 1461)

2. วิธีการทดสอบหลัก (ดำเนินการหลังการผลิตและหลังการติดตั้ง)

• ความหนาของสารเคลือบ: ใช้เกจวัดความหนาแบบแม่เหล็ก (ไม่ทำลาย) หรือไมโครมิเตอร์ (ตัวอย่างแบบทำลายเท่านั้น) ขั้นต่ำ 85–120 μm (หนากว่าสำหรับสภาพแวดล้อมที่รุนแรง)
• การยึดเกาะ: การทดสอบการดัด (180°), การทดสอบค้อน หรือการทดสอบรอยขีดข่วนแบบไขว้—ไม่อนุญาตให้มีการหลุดลอกของสารเคลือบ
• การตรวจสอบด้วยสายตา: ตรวจสอบเหล็กเปลือย รอยร้าว การสะสมสังกะสีที่ไม่สม่ำเสมอ หรือการปนเปื้อน ข้อบกพร่องเล็กน้อยเป็นที่ยอมรับได้หากไม่มีผลกระทบ
• ความต้านทานการกัดกร่อน: การทดสอบสเปรย์เกลือ (ASTM B117/ISO 9227) เป็นเวลา 100–500 ชั่วโมง (ต้านทานสนิมแดง) การสัมผัสภาคสนามในระยะยาวเป็นทางเลือก
• การวิเคราะห์ทางเคมีเสริม: AAS/XRF เพื่อยืนยันความบริสุทธิ์ของสังกะสี ≥98% และตรวจจับสิ่งเจือปน

3. มาตรฐานการปฏิบัติตาม

ปฏิบัติตาม ASTM (A123, B117, A572), ISO (1461, 9227, 898), รหัสการออกแบบเสา (TIA/EIA-222-G/F) และข้อบังคับท้องถิ่น

4. การตรวจสอบเฉพาะจุดหลังการติดตั้ง

• วัดความหนาซ้ำที่ข้อต่อที่สำคัญ
• ตรวจสอบความเสียหาย (รอยขีดข่วน รอยบุบ) และแต้มด้วยสีที่มีสังกะสีหากจำเป็น
• ตรวจสอบความสมบูรณ์ของการเคลือบที่รูสลักเกลียวและบริเวณที่มีการสึกหรอสูง

การทดสอบนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของการเคลือบสังกะสี รองรับประสิทธิภาพของเสาในการใช้งานโครงสร้างพื้นฐาน

โปรดคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม!!!!!!

การบรรจุและการขนส่ง

ใบรับรอง

​โปรดคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม!!!!!!

ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ

เสาแบบรองรับตัวเอง 
เสาแบบรองรับตัวเองมักจะเป็นเสา 3 ขาหรือ 4 ขา และวัสดุของเสาคือท่อเหล็กหรือเหล็กมุม สำหรับการเชื่อมต่อ เสาทรงท่อจะเชื่อมต่อด้วยหน้าแปลน และเสาเหล็กมุมจะเชื่อมต่อด้วยน็อตและสลักเกลียว 
คุณสมบัติ: 
1. สัมประสิทธิ์ของแรงลมต่ำ ต้านทานลมแรง 
2. ประหยัดทรัพยากรที่ดิน ทำเลที่ตั้งสะดวก 
การขนส่งและการติดตั้งที่สะดวก 

เสาเหล็กท่อ
เสาท่อหมายถึงโครงสร้างเหล็กสูงแบบรองรับตัวเอง โดยมีเสาเสาทำจากท่อเหล็กและส่วนตัวเสาเป็นรูปสามเหลี่ยม คุณสมบัติหลักคือเสาเสาท่อสามเสาทำจากท่อเหล็ก และส่วนตัวเสาเป็นรูปสามเหลี่ยม ซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กมุม

เสาโมโนโพล

เสาโมโนโพล เป็นประเภทที่ใช้กันทั่วไป มีรูปลักษณ์ที่สวยงาม ครอบคลุมพื้นที่ขนาดเล็ก 9 ถึง 18 ตารางเมตร คุ้มค่า และได้รับการยอมรับจากส่วนใหญ่ของการก่อสร้าง ตัวเสาใช้ส่วนที่สมเหตุสมผลกว่า ซึ่งเชื่อมต่อกันผ่านสลักเกลียวที่มีความแข็งแรงสูงหรือการทับซ้อนกัน (การเชื่อมต่อแบบสลิป) มีลักษณะของการติดตั้งง่ายและสามารถปรับให้เข้ากับไซต์งานที่ซับซ้อนได้หลากหลาย

เสาแบบมีสาย 
เสาแบบมีสายมีรูปลักษณ์ใหม่ และลักษณะที่ใหญ่ที่สุดคือเสริมความแข็งแรงโดยใช้สายลวดเหล็ก เสาแบบมีสายเป็นเสาโทรคมนาคมชนิดหนึ่งที่ใช้กันทั่วไป ซึ่งประหยัดและใช้งานได้จริง เบากว่าและถูกกว่าเสาอื่นๆ เหมาะสำหรับพื้นที่ทางภูมิศาสตร์ที่กว้าง 

หอสังเกตการณ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้เป็นหลักในการสังเกตสภาพแวดล้อมโดยรอบ และมีบทบาทสำคัญในหลายสาขา การออกแบบเน้นความกลมกลืนและความเป็นอันหนึ่งอันเดียวกันกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะประสานกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยตัวเสา แท่นวาง หอคอย และบันได พร้อมโครงสร้างที่กะทัดรัดและทนทาน

เสาต้นไม้พรางตัว
เสาต้นไม้พรางตัวเป็นต้นไม้เทียมชนิดหนึ่งของเสาต้นไม้ไบโอนิค บนฐานเหมือนต้นไม้จริง บวกกับการออกแบบที่พิถีพิถัน เมื่อวางไว้ท่ามกลางต้นไม้จริงในพื้นที่ชมวิว สวนสาธารณะ และจัตุรัส จะเป็นส่วนหนึ่งของธรรมชาติ 
คุณสมบัติ: 
1. โครงสร้างที่สวยงามและรูปลักษณ์ที่งดงาม 
2. ความมั่นคงของโครงสร้างที่แข็งแกร่งและอายุการใช้งานที่ยาวนาน 
3. ครอบคลุมพื้นที่ขนาดเล็กและมีผลทางเศรษฐกิจที่ดี

บริการของเรา

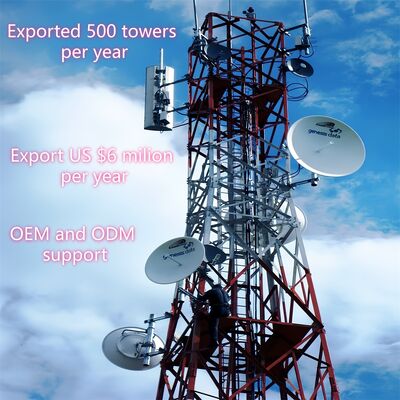

JIAYAO CO., LTD. เป็นผู้ผลิตเสาโทรคมนาคมมืออาชีพและได้รับการรับรองโดย ISO9001 เรามุ่งมั่นที่จะมอบโซลูชันที่ดีที่สุดและเสาการสื่อสารที่ดีที่สุดให้กับลูกค้า ผลิตภัณฑ์จำนวนมากถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศต่างๆ
เราเชี่ยวชาญด้านการออกแบบและผลิตเสาเหล็กมุม เสาเหล็กท่อ เสาโมโนโพล เสาต้นสน เสาแบบมีสาย และหอสังเกตการณ์ แผนกของเราประกอบด้วยการออกแบบ การวิจัยและพัฒนา การตรวจสอบ ห้องปฏิบัติการ QC แผนกชุบสังกะสีและเสาเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
​

หากคุณต้องการ เรายินดีต้อนรับคุณตลอด 24 ชั่วโมง!
