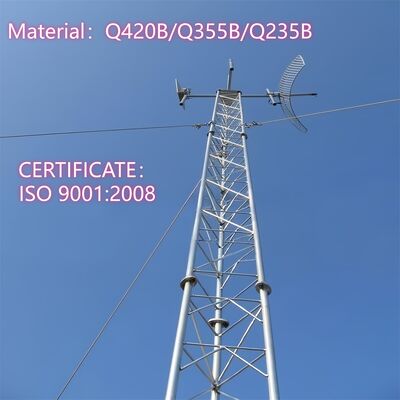

เสาอากาศแบบมีสายโยงยึดที่แข็งแรงทนทาน ออกแบบมาเพื่อทนทานต่อสภาพลมแรงด้วยเหล็กแรงดึงสูงและสลักเกลียวและน็อตที่ได้รับการรับรองมาตรฐาน ISO

JIAYAO CO., LTD.

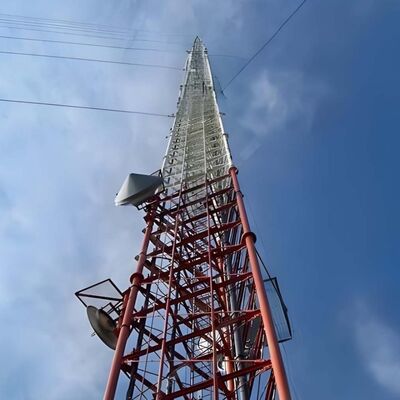

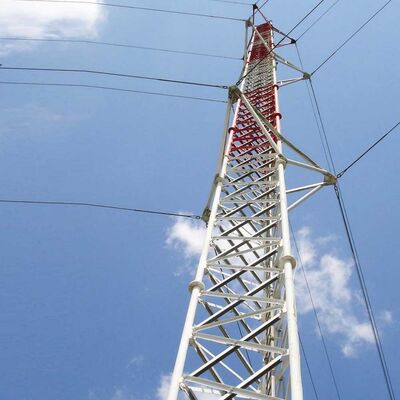

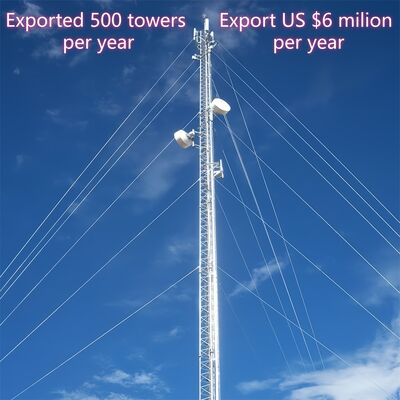

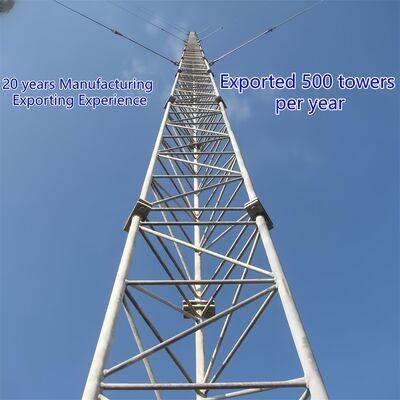

เสาอากาศแบบมีสายโยง (หรือเรียกอีกอย่างว่า เสาอากาศแบบมีสายโยง) เป็นโครงสร้างสูงและเรียวที่อาศัยสายโยงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง—ซึ่งแตกต่างจากเสาอากาศแบบตั้งอิสระที่ตั้งอยู่ได้ด้วยตัวเอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับแอปพลิเคชันที่ต้องการการครอบคลุมหรือการยกระดับที่กว้างขวาง

1. ข้อมูลจำเพาะ

ตัวเสาอากาศแบบมีสายโยงคืออะไร?

ตัวเสาของเสาอากาศแบบมีสายโยง (เสาอากาศแบบมีสายโยง) คือโครงสร้างรับน้ำหนักตรงกลางและเรียวที่รองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายโยงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแกร่งแบบตั้งอิสระ) โดยทั่วไปสร้างขึ้นเป็น โครงเหล็กแบบท่อหรือแบบโครงแคบกว่าเสาอากาศแบบตั้งอิสระและมีการออกแบบที่เรียว (กว้างกว่าที่ฐาน แคบกว่าที่ด้านบน) เพื่อเพิ่มประสิทธิภาพในการกระจายน้ำหนักและความต้านทานลม ตัวเสาถูกผลิตจากเหล็กโครงสร้างชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A36/S235JR) เพื่อให้แน่ใจว่าทนทานต่อการกัดกร่อนและมีความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้ง ทำหน้าที่เป็นฐานติดตั้งสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีน ฐานยึดเสาอากาศ และรางสายเคเบิล และการออกแบบแบบแยกส่วนช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 ม. ถึงกว่า 200 ม. ปรับให้เหมาะกับการใช้งาน เช่น การออกอากาศ โทรคมนาคม หรือการตรวจสอบอุตุนิยมวิทยา

วิธีการติดตั้งเสาอากาศบนเสาอากาศแบบมีสายโยง?

การติดตั้งเสาอากาศบนเสาอากาศแบบมีสายโยงเป็นไปตามกระบวนการที่เป็นระบบและเป็นไปตามข้อกำหนดด้านความปลอดภัยที่สอดคล้องกับการออกแบบของเสาอากาศและมาตรฐานอุตสาหกรรม:

1. การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของเสาอากาศเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวเสาเพื่อหาการกัดกร่อน ความเสียหายของโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
2. การติดตั้งฐานยึดเสาอากาศ: ติดตั้งฐานยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมในตัวของเสาอากาศ) เข้ากับจุดที่กำหนดไว้ล่วงหน้าบนตัวเสา โดยทั่วไปฐานยึดเหล่านี้จะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสาอากาศ เพื่อให้มั่นใจถึงการเชื่อมต่อที่มั่นคงซึ่งทนต่อแรงลมและการสั่นสะเทือน
3. การยกและการวางตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อการครอบคลุมสัญญาณที่ดีที่สุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ตั้งใจไว้ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดการจัดตำแหน่งเพื่อความแม่นยำ
4. การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับฐานยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่ระบุเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศอยู่ในแนวระนาบและมั่นคง โดยไม่มีการโยกเยกที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
5. การเดินสายเคเบิลและการรวม: เดินสายเคเบิลสัญญาณหรือตัวป้อนผ่านรางสายเคเบิลในตัวของเสาอากาศเพื่อป้องกันความเสียหายจากสิ่งแวดล้อม เชื่อมต่อสายเคเบิลกับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน โดยต้องแน่ใจว่ามีการฉนวนและการกันน้ำที่เหมาะสม ณ จุดเชื่อมต่อ
6. การตรวจสอบขั้นสุดท้าย: ดำเนินการตรวจสอบด้วยสายตาของเสาอากาศ ฐานยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อตรวจสอบการทำงาน และตรวจสอบให้แน่ใจว่ามีการปฏิบัติตามโปรโตคอลความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ

อุปกรณ์ป้องกันการปีนป่ายบนเสาอากาศแบบมีสายโยงคืออะไร?

อุปกรณ์ป้องกันการปีนป่ายสำหรับเสาอากาศแบบมีสายโยงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวเสาเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไป ได้แก่:

• ปลอกคอ/กระโปรงป้องกันการปีนป่าย: สิ่งกีดขวางเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานของเสาอากาศ (โดยทั่วไปสูงจากพื้นดิน 2–3 ม.) เพื่อป้องกันการปีนป่ายโดยการปฏิเสธที่จับหรือที่วางเท้า
• สิ่งกีดขวางแบบมีหนามหรือหยัก: สิ่งยึดเหล็กแหลมที่ไม่เป็นอันตรายต่อชีวิตบนส่วนล่างของเสาอากาศหรือบันไดเพื่อกีดกันการปีนป่ายโดยไม่ได้รับอนุญาต
• การเข้าถึงแบบล็อค: หากเสาอากาศติดตั้งแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น

อุปกรณ์เหล่านี้สร้างจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี ซึ่งตรงกับตัวเสา) เพื่อทนต่อสภาพกลางแจ้ง จุดประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยไม่ได้ตั้งใจหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกฝน ซึ่งสอดคล้องกับรหัสความปลอดภัยของอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ให้บริการเสาอากาศ

วิธีการเชื่อมต่อสายโยงและเสาอากาศแบบมีสายโยง?

การเชื่อมต่อสายโยงกับเสาอากาศแบบมีสายโยงเกี่ยวข้องกับกระบวนการรับน้ำหนักที่ปลอดภัยเพื่อให้แน่ใจว่าสายไฟสามารถรักษาเสถียรภาพของเสาอากาศได้อย่างมีประสิทธิภาพเมื่อเทียบกับแรงลมและแรงแผ่นดินไหว:

1. การเตรียมการ: เลือกสายโยงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (เป็นไปตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลิเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวเสามีจุดยึดสำเร็จรูป (เช่น ห่วง, ตัวยึด หรือแขนกากบาท) ในช่วง 20–30 ม. ตามที่ระบุไว้ในการออกแบบของเสาอากาศ
2. การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายโยงหรือสลักเกลียวสำหรับงานหนักเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของเสาอากาศโดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสาอากาศ) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงตึงอย่างสม่ำเสมอทั่วตัวเสา
3. การสิ้นสุดสายไฟ: ใช้ข้อต่อปลายทางแบบมืออาชีพ (เช่น ปลอกสวม, แคลมป์สายเคเบิล หรือปลอก) เพื่อยึดปลายสายโยงแต่ละเส้น ปลอกสวมจะถูกจีบเข้ากับสายไฟเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงตึงได้
4. การเชื่อมต่อและการดึง: ติดปลายสายโยงที่สิ้นสุดเข้ากับขายึดของเสาอากาศโดยใช้ห่วงหรือหมุด เพื่อให้แน่ใจว่าพอดีและไม่มีความหย่อนคล้อย ใช้เครื่องมือดึง (เช่น ตัวปรับความตึงหรือตัวดึง) เพื่อปรับแรงตึงของสายไฟให้เป็นไปตามข้อกำหนดในการออกแบบ—ซึ่งมีความสำคัญต่อการสร้างสมดุลของแรงด้านข้างบนเสาอากาศ
5. การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อสอดคล้องกับโครงสร้างเรียวของเสาอากาศ และสายไฟถูกดึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวเสาเครียด) ยืนยันว่าฮาร์ดแวร์และข้อต่อปลายทางทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของเสาอากาศ

วิธีการเชื่อมต่อสายโยงและสลักยึดสายโยง?

การเชื่อมต่อสายโยงกับสลักยึดสายโยง (สมอพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงดึงของสายไฟไปยังพื้นดิน เพื่อให้มั่นใจถึงความมั่นคงของเสาอากาศ:

1. การเตรียมสมอ: ตรวจสอบให้แน่ใจว่าสมอพื้นดิน (สมอคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาสำหรับโหลดแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินในมุม 45–60° เมื่อเทียบกับสายโยง สมอจะต้องแข็งตัวเต็มที่ (สำหรับคอนกรีต) และฝังไว้อย่างแน่นหนาเพื่อต้านทานแรงดึงออก
2. การเปิดเผยสลักยึด: ตรวจสอบให้แน่ใจว่าสลักด้านบนของสมอ (สลักยึดสายโยง) ยื่นออกมาเหนือพื้นดินและมีเกลียวเพื่อรองรับฮาร์ดแวร์การเชื่อมต่อ สลักควรทำจากเหล็กความแข็งแรงสูงเพื่อทนต่อแรงดึงของสายโยง
3. การสิ้นสุดสายไฟ: สิ้นสุดปลายอิสระของสายโยงโดยใช้ข้อต่อความแข็งแรงสูงแบบเดียวกัน (ปลอกสวม, แคลมป์สายเคเบิล หรือปลอก) ที่ใช้สำหรับการเชื่อมต่อเสาอากาศ เพื่อให้มั่นใจถึงปลายที่ปลอดภัยและรับน้ำหนัก
4. การประกอบฮาร์ดแวร์การเชื่อมต่อ: ติดตั้งตัวปรับความตึง (สำหรับการปรับแรงตึง) และห่วงเข้ากับสายโยงที่สิ้นสุด ตัวปรับความตึงเชื่อมต่อกับสลักยึดสายโยงผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับแต่งแรงตึงของสายไฟได้อย่างละเอียด
5. การดึงและการยึด: ใช้ตัวปรับความตึงเพื่อดึงสายโยงให้เป็นไปตามข้อกำหนดที่ต้องการ เพื่อให้แน่ใจว่าต้านทานแรงด้านข้างโดยไม่ดึงสมอ เมื่อดึงแล้ว ให้ล็อคตัวปรับความตึงด้วยหมุดคอตเตอร์หรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
6. การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อมีความปลอดภัย สมอไม่มีสัญญาณของการเคลื่อนที่ และสายโยงอยู่ในแนวที่มุม 45–60° ที่ถูกต้อง ตรวจสอบการกัดกร่อนบนสลัก ฮาร์ดแวร์ และการสิ้นสุดสายไฟ เพื่อให้มั่นใจว่าเป็นไปตาม IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
