เสาสื่อสารเหล็กแบบยึดโยงทนทานต่อพายุไต้ฝุ่น 5G เป็นไปตามมาตรฐาน ANSI TIA 222 G H F และ EN 1991 1 4 ให้การรองรับโครงสร้างที่สูงและเพรียวบาง

เจียเหยา จำกัด

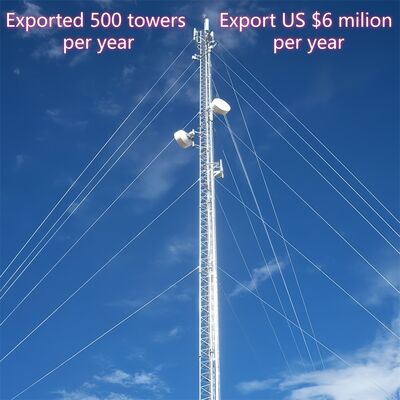

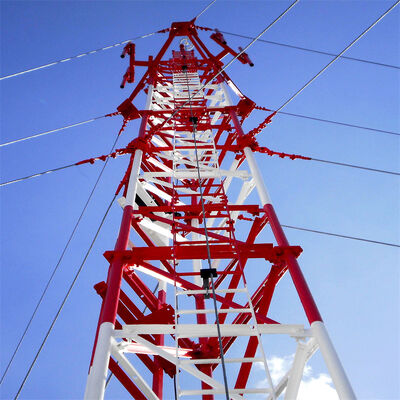

หอคอยลวดสลิง (หรือที่เรียกว่าหอคอยแบบยึดโยง) เป็นโครงสร้างที่สูงและเรียวซึ่งอาศัยลวดสลิงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากหอคอยแบบรองรับตัวเองที่ตั้งตรงได้เอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือความสูงที่กว้างขวาง

1. ข้อมูลจำเพาะ

ตัวหอคอยของหอคอยลวดสลิงคืออะไร?

ตัวหอคอยของหอคอยลวดสลิง (หอคอยเสาแบบยึดโยง) คือโครงสร้างส่วนกลางที่เรียวซึ่งรับน้ำหนักและรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยลวดสลิงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแกร่งแบบรองรับตัวเอง) โดยทั่วไปสร้างขึ้นเป็นโครงเหล็กแบบท่อหรือแบบแลตทิซ ซึ่งแคบกว่าหอคอยแบบรองรับตัวเอง และมีการออกแบบให้เรียวลง (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม ตัวหอคอยผลิตจากเหล็กโครงสร้างชุบสังกะสี (ตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจถึงความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้ง ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีน เสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศจะติดตั้งเสาอากาศบนหอคอยลวดสลิงได้อย่างไร?การติดตั้งเสาอากาศบนหอคอยลวดสลิงเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:

การเตรียมการก่อนการติดตั้ง

: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวหอคอยเพื่อหาร่องรอยการกัดกร่อน ความเสียหายต่อโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)

1. การติดตั้งเสาอากาศ: ติดตั้งเสาอากาศที่ออกแบบมาโดยเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนตัวหอคอย เสาอากาศเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย เพื่อให้มั่นใจถึงการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
2. การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อการครอบคลุมสัญญาณที่ดีที่สุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดแนวเพื่อความแม่นยำ
3. การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับเสาที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
4. การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสมที่จุดเชื่อมต่อ
5. การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ เสา และสายเคเบิล เพื่อยืนยันการติดตั้งที่แน่นหนา ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
6. อุปกรณ์ป้องกันการปีนป่ายบนหอคอยลวดสลิงคืออะไร?อุปกรณ์ป้องกันการปีนป่ายสำหรับหอคอยลวดสลิงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:

ปลอก/กระโปรงกันปีน

: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานหอคอย (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่เหยียบ

• อุปกรณ์ป้องกันแบบมีหนามหรือหยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนหอคอยส่วนล่างหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
• การเข้าถึงแบบล็อค: หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคไว้จะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
• อุปกรณ์เหล่านี้สร้างขึ้นจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี ซึ่งเข้ากันได้กับตัวหอคอย) เพื่อทนทานต่อสภาพอากาศกลางแจ้ง วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอยจะเชื่อมต่อลวดสลิงกับหอคอยลวดสลิงได้อย่างไร?

การเชื่อมต่อลวดสลิงกับหอคอยลวดสลิงเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าลวดสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแรงแผ่นดินไหวได้อย่างมีประสิทธิภาพ:

การเตรียมการ

: เลือกใช้ลวดสลิงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือแขนไขว้) ที่ระยะห่างทุกๆ 20-30 เมตร ตามที่ระบุในการออกแบบหอคอย

1. การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดลวดสลิงหรือห่วงที่แข็งแรงทนทานเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของหอคอยโดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งตัวหอคอย
2. การสิ้นสุดสายไฟ: ใช้ข้อต่อปลายสายไฟระดับมืออาชีพ (เช่น ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายลวดสลิงแต่ละเส้น ปลอกสวมจะถูกบีบเข้ากับสายไฟเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงดึง
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ต่อปลายลวดสลิงที่สิ้นสุดเข้ากับขายึดของหอคอยโดยใช้ห่วงคล้องหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีการหย่อน ใช้เครื่องมือปรับแรงดึง (เช่น ตัวปรับเกลียวหรือตัวดึง) เพื่อปรับแรงดึงของสายไฟให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการสร้างสมดุลของแรงด้านข้างบนหอคอย
4. การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อสอดคล้องกับโครงสร้างที่เรียวลงของหอคอย และสายไฟได้รับการปรับแรงดึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวหอคอยเสียหาย) ยืนยันว่าฮาร์ดแวร์และข้อต่อปลายสายไฟทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอย
5. จะเชื่อมต่อลวดสลิงกับสลักเกลียวสมอของหอคอยลวดสลิงได้อย่างไร?การเชื่อมต่อลวดสลิงกับสลักเกลียวสมอของหอคอยลวดสลิง (สมอภาคพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงดึงของสายไฟไปยังพื้นดิน เพื่อให้มั่นใจถึงความมั่นคงของหอคอย:

การเตรียมสมอ

: ตรวจสอบให้แน่ใจว่าสมอภาคพื้นดิน (สมอคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับลวดสลิง สมอต้องได้รับการบ่มอย่างสมบูรณ์ (สำหรับคอนกรีต) และฝังแน่นเพื่อต้านทานแรงดึงออก

1. การเปิดเผยสลักเกลียวสมอ: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของสมอ (สลักเกลียวสมอของหอคอยลวดสลิง) ยื่นออกมาเหนือพื้นดินและมีเกลียวเพื่อรองรับฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของลวดสลิง
2. การสิ้นสุดสายไฟ: สิ้นสุดปลายอิสระของลวดสลิงโดยใช้ข้อต่อความแข็งแรงสูงแบบเดียวกัน (ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายมีความปลอดภัยและรับน้ำหนักได้
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งตัวปรับเกลียว (สำหรับการปรับแรงดึง) และห่วงคล้องเข้ากับลวดสลิงที่สิ้นสุด ตัวปรับเกลียวเชื่อมต่อกับสลักเกลียวสมอของหอคอยผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับแรงดึงของสายไฟได้อย่างละเอียด
4. การปรับแรงดึงและการยึด: ใช้ตัวปรับเกลียวเพื่อปรับแรงดึงลวดสลิงให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ทำให้สมอเคลื่อนที่ เมื่อปรับแรงดึงแล้ว ให้ล็อคตัวปรับเกลียวด้วยสลักนิรภัยหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
5. การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา สมอไม่แสดงอาการเคลื่อนไหว และลวดสลิงอยู่ในแนวที่ถูกต้องที่มุม 45-60 องศา ตรวจสอบการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายไฟ เพื่อให้แน่ใจว่าเป็นไปตาม IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
6. กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!2.

บรรจุภัณฑ์และการจัดส่ง

5. บริการของเรา

เจียเหยา จำกัด เป็นผู้ผลิตหอคอยโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและหอคอยสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ

เราเชี่ยวชาญในการออกแบบและผลิตหอคอยเหล็กฉาก หอคอยเหล็กท่อ หอคอยเสาเดี่ยว หอคอยต้นสน หอคอยลวดสลิง และหอคอยยาม แผนกของเราประกอบด้วยฝ่ายออกแบบ วิจัยและพัฒนา ตรวจสอบ ห้องปฏิบัติการ QC การชุบสังกะสี และแผนกหอคอยเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group

6. คำถามที่พบบ่อย
1. โครงสร้างหอคอยเป็นแบบชิ้นเดียวหรือไม่?
