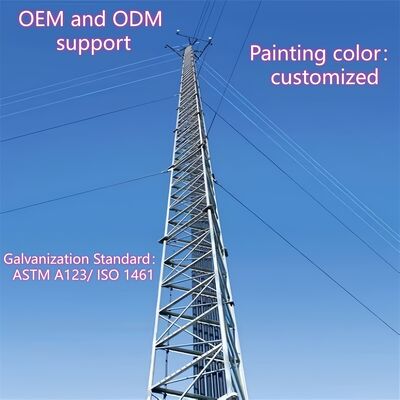

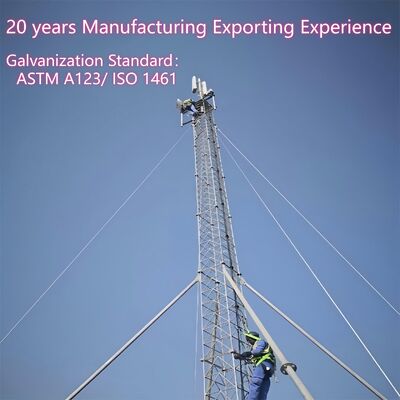

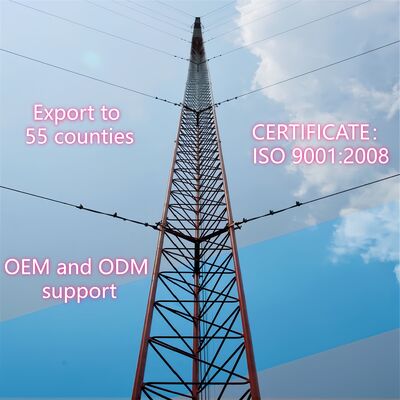

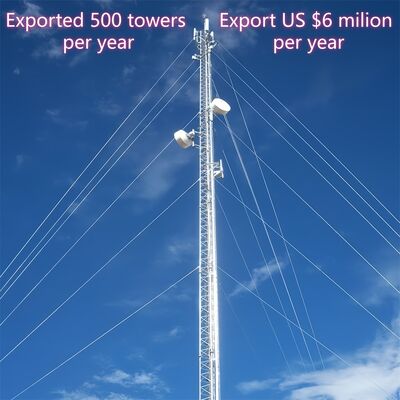

หอคอยลวดยิปซี(เรียกอีกอย่างว่าหอคอยแบบมีกาย) เป็นโครงสร้างที่สูงและเพรียวซึ่งอาศัยลวดภายนอก (สายเคเบิลเหล็กที่มีความแข็งแรงสูง) เพื่อความมั่นคง ต่างจากหอคอยแบบพยุงตัวเองที่ตั้งแยกจากกัน การออกแบบนี้ช่วยให้เข้าถึงความสูงได้มากขึ้นโดยใช้วัสดุที่มีโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือระดับความสูงที่กว้างขวาง
1.ข้อมูลจำเพาะ
| ออกแบบ |
| 1. รหัสการออกแบบ |
ANSI/TIA-222-G/H/F, EN 1991-1-4 และ EN 1993-3-1
|
| โครงสร้างเหล็ก |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| มาตรฐาน ASTM A36 |
ASTM A572 Gr50 |
| EN10025:S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

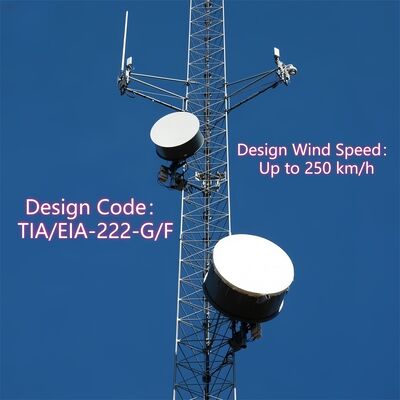

| 3. ออกแบบความเร็วลม |
สูงสุด 250 กม./ชม |
| 4. การโก่งตัวที่อนุญาต |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. แรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงของผลผลิต (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. แรงกระแทก KV (J) |
27(20°ซ)---Q235B(S235JR) |
27(20°ซ)---Q345B(S355JR) |
| 27(0°ซ)---Q235C(S235J0) |
27(0°ซ)---Q345C(S355J0) |
| 27(-20°ซ)---Q235D(S235J2) |
27(-20°ซ)---Q345D(S355J2) |
| สลักเกลียวและถั่ว |
| 9. เกรด |
ชั้นประถมศึกษาปีที่ 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติทางกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 ถั่ว |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานสำหรับมิติ |
| 11.1 สลักเกลียว |
ดิน7990, ดิน931, ดิน933 |
| 11.2 ถั่ว |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
ดิน7989, ดิน127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมอาร์กป้องกัน CO2 และการเชื่อมอาร์กใต้น้ำ (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายของสมาชิก |
ปั๊มกดไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีของส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีของสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
หอคอยของ Guyed Wire Tower คืออะไร?
ตัวหอคอยของหอลวดแบบมีโครง (อาคารเสาแบบมีโครง) เป็นโครงสร้างรับน้ำหนักตรงกลางที่เพรียวบางซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยลวดภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะใช้ความแข็งแกร่งในการรองรับตัวเอง) โดยทั่วไปจะสร้างเป็นโครงเหล็กท่อหรือขัดแตะโดยแคบกว่าอาคารรองรับในตัว และมีการออกแบบให้เรียว (ฐานกว้างกว่า แคบกว่าที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและความต้านทานลม ตัวทาวเวอร์ผลิตจากเหล็กโครงสร้างชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจถึงความต้านทานการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้ง โดยทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมหลัก เช่น บันไดปีน ฐานเสาอากาศ และถาดสายเคเบิล และการออกแบบแบบโมดูลาร์ทำให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 ม. จนถึงมากกว่า 200 ม. ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การแพร่ภาพกระจายเสียง โทรคมนาคม หรือการตรวจสอบอุตุนิยมวิทยา

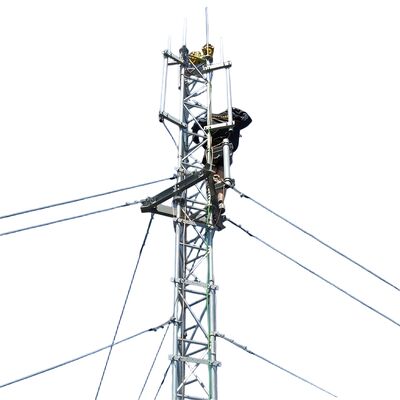

จะติดตั้งเสาอากาศบนหอคอยลวดยอยด์ได้อย่างไร?
การติดตั้งเสาอากาศบนหอลวดแบบมีโครงเป็นไปตามกระบวนการที่มีโครงสร้างและสอดคล้องกับความปลอดภัย ซึ่งสอดคล้องกับการออกแบบของหอและมาตรฐานอุตสาหกรรม:
- การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของทาวเวอร์เพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวทาวเวอร์ว่ามีการกัดกร่อน ความเสียหายของโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในพื้นที่ (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
- การติดตั้งเสาอากาศ: ติดตัวยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมในตัวของทาวเวอร์) เข้ากับจุดที่กำหนดไว้ล่วงหน้าบนตัวทาวเวอร์ โดยทั่วไปตัวยึดเหล่านี้จะถูกยึดโดยใช้สลักเกลียวที่มีความแข็งแรงสูงซึ่งเข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย ทำให้มั่นใจได้ถึงการเชื่อมต่อที่มั่นคงที่ทนทานต่อแรงลมและการสั่นสะเทือน
- การยกและการวางตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศให้สูงถึงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อความครอบคลุมสัญญาณที่เหมาะสมที่สุด) จัดตำแหน่งเสาอากาศตามทิศทางการส่ง/รับสัญญาณที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดการจัดตำแหน่งเพื่อความแม่นยำ
- การรักษาความปลอดภัยเสาอากาศ: ยึดเสาอากาศเข้ากับที่ยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันโบลต์ให้แน่นตามแรงบิดที่ระบุเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศอยู่ในแนวระดับและมั่นคง โดยไม่โยกเยกซึ่งอาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
- การกำหนดเส้นทางสายเคเบิลและบูรณาการ: เดินสายสัญญาณหรือตัวป้อนผ่านถาดสายเคเบิลในตัวของทาวเวอร์เพื่อป้องกันความเสียหายต่อสิ่งแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและต่อเข้ากับอุปกรณ์ภาคพื้นดิน เพื่อให้แน่ใจว่ามีฉนวนและกันซึมที่เหมาะสมที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบเสาอากาศ ตัวยึด และสายเคเบิลด้วยสายตาเพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อตรวจสอบการทำงาน และให้แน่ใจว่าได้ปฏิบัติตามระเบียบการด้านความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับพนักงาน) ตลอดกระบวนการ
Anti Climbing Device บนหอคอยลวดยิปซีคืออะไร?
อุปกรณ์ป้องกันการปีนสำหรับหอลวดแบบมีโครงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงในการล้ม การออกแบบทั่วไป ได้แก่ :
- ปก/กระโปรงป้องกันการปีน: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานของหอคอย (โดยทั่วไปจะสูงกว่าพื้นดิน 2-3 เมตร) เพื่อปิดกั้นความพยายามในการปีนโดยการปฏิเสธการยึดเกาะหรือตั้งหลัก
- สารยับยั้งที่แหลมหรือขรุขระ: การติดเหล็กปลายแหลมที่ไม่อันตรายถึงชีวิตไว้ที่ส่วนล่างของหอคอยหรือบันได เพื่อกีดขวางการปีนโดยไม่ได้รับอนุญาต
- ล็อคการเข้าถึง: หากอาคารมีแผงทางเข้าระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
อุปกรณ์เหล่านี้สร้างจากวัสดุที่ทนต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี ที่เข้ากันกับตัวทาวเวอร์) เพื่อให้ทนทานต่อสภาวะกลางแจ้ง วัตถุประสงค์หลักของพวกเขาคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนโดยไม่ได้ตั้งใจหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม ซึ่งสอดคล้องกับรหัสความปลอดภัยของอาคารในท้องถิ่นและการบรรเทาความรับผิดสำหรับผู้ควบคุมอาคาร
วิธีการเชื่อมต่อยอยด์ไวร์และทาวเวอร์ลวดยุ้ย?
การเชื่อมต่อสายโยงกับหอลวดแบบมีสายเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรองรับน้ำหนัก เพื่อให้แน่ใจว่าสายไฟจะสามารถทำให้หอคอยมีความเสถียรจากแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:
- การตระเตรียม: เลือกลวดสลิงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) เคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่สร้างไว้ล่วงหน้า (เช่น ตัวดึง โครงยึด หรือครอสอาร์ม) ในระยะ 20–30 ม. ตามที่ระบุไว้ในการออกแบบของหอคอย
- การติดตั้งฮาร์ดแวร์ที่แนบมา: ติดตั้งฉากยึดลวดสลิงสำหรับงานหนักหรือแยกเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของทาวเวอร์โดยใช้สลักเกลียวที่มีความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของทาวเวอร์) วงเล็บเหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อกระจายแรงตึงอย่างสม่ำเสมอทั่วทั้งตัวทาวเวอร์
- การสิ้นสุดสายไฟ: ใช้อุปกรณ์เชื่อมต่อแบบมืออาชีพ (เช่น ปลอกสวม แคลมป์รัดสาย หรือปลอกนิ้ว) เพื่อยึดปลายของสายไฟแต่ละเส้น ปลอก Swage จะถูกจีบเข้ากับสายไฟเพื่อการเชื่อมต่อแบบถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์รัดสายเคเบิลให้การปรับความตึงได้
- การเชื่อมต่อและการตึง: ติดปลายสุดของลวดสลิงเข้ากับโครงของทาวเวอร์โดยใช้กุญแจมือหรือหมุด เพื่อให้มั่นใจว่ากระชับพอดีโดยไม่หย่อน ใช้เครื่องมือปรับความตึง (เช่น ข้อต่อหมุนหรือข้อต่อพ่วง) เพื่อปรับความตึงของสายไฟให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งเป็นสิ่งสำคัญสำหรับการปรับสมดุลแรงด้านข้างบนหอคอย
- การยืนยัน: ตรวจสอบว่าการเชื่อมต่ออยู่ในแนวเดียวกับโครงสร้างเรียวของทาวเวอร์และสายไฟมีความตึงสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวทาวเวอร์เกิดความเครียดได้) ยืนยันว่าอุปกรณ์ฮาร์ดแวร์และอุปกรณ์ปลายสายมีความทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของทาวเวอร์
วิธีการเชื่อมต่อลวดยุ้ยและพุกยิปซั่ม?
การต่อสายไฟเข้ากับสลักเกลียวแบบมีเกลียว (พุกกราวด์) เป็นขั้นตอนสำคัญในการถ่ายโอนความตึงของสายไฟลงสู่พื้น เพื่อให้มั่นใจถึงความเสถียรของทาวเวอร์:
- การเตรียมสมอเรือ: ตรวจสอบให้แน่ใจว่าพุกกราวด์ (คอนกรีตสำหรับงานหนักหรือพุกเหล็ก ออกแบบมาสำหรับรับแรงดึง) ได้รับการติดตั้งอย่างเหมาะสมในกราวด์ที่มุม 45–60° สัมพันธ์กับลวดสลิง พุกจะต้องแข็งตัวเต็มที่ (สำหรับคอนกรีต) และฝังไว้อย่างแน่นหนาเพื่อต้านทานแรงดึงออก
- การเปิดรับ Anchor Bolt: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของพุก (สลักเกลียวแบบมีเกลียว) ยื่นออกมาเหนือพื้นดินและร้อยเกลียวเพื่อรองรับฮาร์ดแวร์สำหรับการเชื่อมต่อ สลักเกลียวควรทำจากเหล็กกล้าที่มีความแข็งแรงสูงเพื่อทนทานต่อความตึงของลวดสลิง
- การสิ้นสุดสายไฟ: ยุติปลายลวดตัวนำที่ว่างโดยใช้ข้อต่อที่มีความแข็งแรงสูงแบบเดียวกัน (ปลอกบีบ แคลมป์รัดสายเคเบิล หรือปลอกนิ้ว) ที่ใช้สำหรับการเชื่อมต่อแบบทาวเวอร์ เพื่อให้แน่ใจว่าปลายด้านรับน้ำหนักมีความปลอดภัย
- การประกอบฮาร์ดแวร์การเชื่อมต่อ: ติดข้อต่อเกลียวเร่ง (สำหรับปรับความตึง) และห่วงเข้ากับเส้นลวดที่ต่อเข้าปลายสาย ข้อต่อหมุนเชื่อมต่อกับสลักเกลียวแบบมีเกลียวโดยใช้น็อตหรือแหวนรอง ช่วยให้สามารถปรับความตึงของสายไฟได้อย่างละเอียด
- การตึงและการรักษาความปลอดภัย: ใช้ข้อต่อหมุนเพื่อตึงลวดสลิงให้ตรงตามข้อกำหนดที่ต้องการ เพื่อให้แน่ใจว่าจะต้านทานแรงด้านข้างโดยไม่ต้องดึงพุก เมื่อตึงแล้ว ให้ล็อคข้อต่อด้วยสลักผ่าหรือน็อตล็อคเพื่อป้องกันการคลายเมื่อเวลาผ่านไป
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา พุกไม่แสดงการเคลื่อนไหวใด ๆ และลวดสลิงอยู่ในแนวเดียวกันที่มุม 45–60° ที่ถูกต้อง ตรวจสอบการกัดกร่อนของสลักเกลียว ฮาร์ดแวร์ และขั้วต่อสายไฟ เพื่อให้มั่นใจว่าสอดคล้องกับ IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
