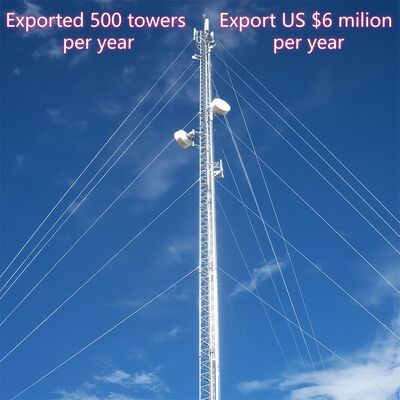

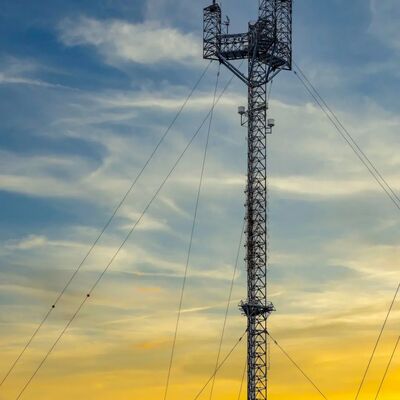

หอคอยสายโยง (หรือที่เรียกว่าหอคอยโยง) เป็นโครงสร้างที่สูงและเรียวบางที่อาศัยสายโยงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากหอคอยแบบรองรับตัวเองที่ตั้งอยู่ได้อย่างอิสระ การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือความสูงที่กว้างขวาง
1. ข้อมูลจำเพาะ
| การออกแบบ |
| 1. รหัสการออกแบบ |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| เหล็กโครงสร้าง |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. ความแข็งแรงแรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
| 9. เกรด |
เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายชิ้นส่วน |
การปั๊มด้วยไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีของส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีของสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
ตัวหอคอยของหอคอยสายโยงคืออะไร?

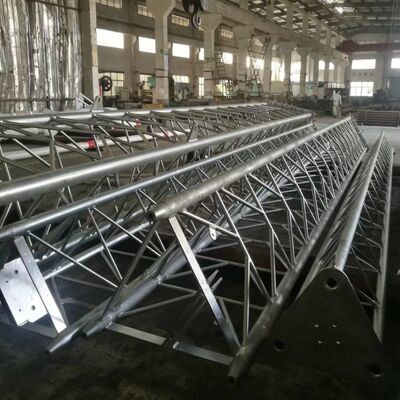

ตัวหอคอยของหอคอยสายโยง (หอคอยเสาโยง) คือโครงสร้างกลางที่เรียวบางที่รับน้ำหนักซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายโยงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแกร่งแบบรองรับตัวเอง) โดยทั่วไปสร้างขึ้นเป็นโครงเหล็กแบบท่อหรือแบบแลตทิซมีความแคบกว่าหอคอยแบบรองรับตัวเอง และมีดีไซน์แบบเรียว (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม ตัวหอคอยผลิตจากเหล็กโครงสร้างชุบสังกะสี (ตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจถึงความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้ง ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีน เสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศ
จะติดตั้งเสาอากาศบนหอคอยสายโยงได้อย่างไร?

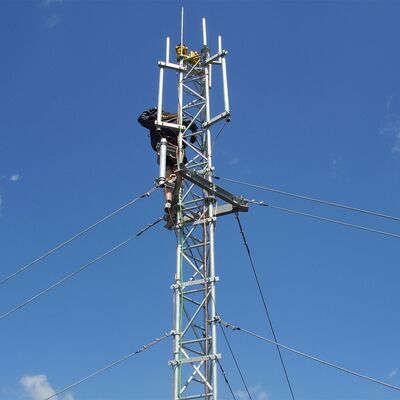

การติดตั้งเสาอากาศบนหอคอยสายโยงเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:
- การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวหอคอยเพื่อหาร่องรอยการกัดกร่อน ความเสียหายต่อโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
- การติดตั้งเสาอากาศ: ติดตั้งเสาอากาศที่ออกแบบมาโดยเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนตัวหอคอย เสาอากาศเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย เพื่อให้มั่นใจถึงการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
- การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อการครอบคลุมสัญญาณที่ดีที่สุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดแนวเพื่อความแม่นยำ
- การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับเสาที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
- การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสมที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ เสาอากาศ และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
อุปกรณ์ป้องกันการปีนป่ายบนหอคอยสายโยงคืออะไร?
อุปกรณ์ป้องกันการปีนป่ายสำหรับหอคอยสายโยงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:
- ปลอก/กระโปรงป้องกันการปีนป่าย: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานของหอคอย (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่เหยียบ
- อุปกรณ์ป้องกันแบบมีหนามหรือหยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนหอคอยส่วนล่างหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
- การเข้าถึงแบบล็อค: หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคไว้จะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
อุปกรณ์เหล่านี้ผลิตจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับตัวหอคอย) เพื่อทนทานต่อสภาพอากาศกลางแจ้ง วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอย
จะเชื่อมต่อสายโยงกับหอคอยสายโยงได้อย่างไร?
การเชื่อมต่อสายโยงกับหอคอยสายโยงเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแรงแผ่นดินไหวได้อย่างมีประสิทธิภาพ:
- การเตรียมการ: เลือกสายโยงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง ขายึด หรือคานขวาง) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบหอคอย
- การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายโยงสำหรับงานหนักหรือสลักเกลียวเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของหอคอยโดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งตัวหอคอย
- การสิ้นสุดสายเคเบิล: ใช้ฟิตติ้งปลายสายเคเบิลระดับมืออาชีพ (เช่น ปลอกสวาดจีบ ตัวหนีบสายเคเบิล หรือตาไก่) เพื่อยึดปลายสายโยงแต่ละเส้น ปลอกสวาดจีบจะถูกบีบเข้ากับสายเคเบิลเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่ตัวหนีบสายเคเบิลให้การปรับแรงตึง
- การเชื่อมต่อและการปรับแรงตึง: ต่อปลายสายโยงที่สิ้นสุดเข้ากับขายึดของหอคอยโดยใช้สลักหรือหมุด ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีการหย่อน ใช้เครื่องมือปรับแรงตึง (เช่น ตัวปรับแรงตึงหรือตัวดึง) เพื่อปรับแรงตึงของสายเคเบิลให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาสมดุลของแรงด้านข้างบนหอคอย
- การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อได้แนวกับโครงสร้างแบบเรียวของหอคอย และสายเคเบิลได้รับการปรับแรงตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวหอคอยเสียหายได้) ยืนยันว่าฮาร์ดแวร์และฟิตติ้งปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอย
จะเชื่อมต่อสายโยงกับสลักเกลียวสมอโยงได้อย่างไร?
การเชื่อมต่อสายโยงกับสลักเกลียวสมอโยง (สมอภาคพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงตึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจถึงความมั่นคงของหอคอย:
- การเตรียมสมอ: ตรวจสอบให้แน่ใจว่าสมอภาคพื้นดิน (สมอสำหรับงานหนัก คอนกรีตหรือเหล็ก ออกแบบมาสำหรับรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายโยง สมอต้องได้รับการบ่มอย่างสมบูรณ์ (สำหรับคอนกรีต) และฝังแน่นเพื่อต้านทานแรงดึงออก
- การเปิดเผยสลักเกลียวสมอ: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของสมอ (สลักเกลียวสมอโยง) ยื่นออกมาเหนือพื้นดินและมีเกลียวเพื่อรองรับฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายโยง
- การสิ้นสุดสายเคเบิล: สิ้นสุดปลายสายโยงที่ว่างด้วยฟิตติ้งความแข็งแรงสูงแบบเดียวกัน (ปลอกสวาดจีบ ตัวหนีบสายเคเบิล หรือตาไก่) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายเคเบิลมีความปลอดภัยและรับน้ำหนักได้
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งตัวปรับแรงตึง (สำหรับการปรับแรงตึง) และสลักเข้ากับสายโยงที่สิ้นสุด ตัวปรับแรงตึงจะเชื่อมต่อกับสลักเกลียวสมอโยงผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับแรงตึงของสายเคเบิลได้อย่างละเอียด
- การปรับแรงตึงและการยึด: ใช้ตัวปรับแรงตึงเพื่อปรับแรงตึงของสายโยงให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ทำให้สมอเคลื่อนที่ เมื่อปรับแรงตึงแล้ว ให้ล็อคตัวปรับแรงตึงด้วยสลักหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา สมอไม่แสดงอาการเคลื่อนไหว และสายโยงได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบร่องรอยการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตาม IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
