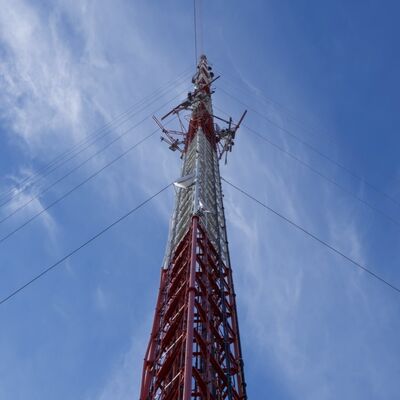

10m-150m ความแม่นยําสูง Hot Dip Galvanized Guyed Wind Measurement Mast Tower สําหรับการติดตามอุตสาหกรรมลม
1รายละเอียด
| การออกแบบ |
| 1กฎหมายการออกแบบ |
EN 1991-1-4 และ EN 1993-3-1 |
| โครงสร้างเหล็ก |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C, Q235D |
GB/T1591: Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0,S355J2 |

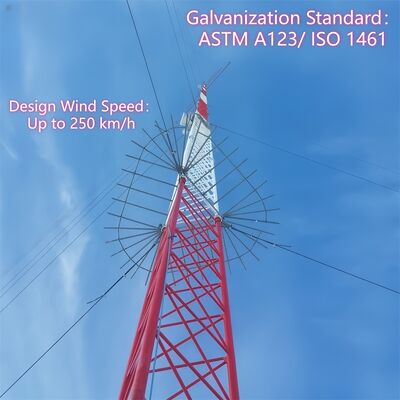

| 3. ออกแบบความเร็วลม |
ความเร็วสูงสุด 250 km/h |
| 4. การสับสนที่อนุญาต |
0.5 ~ 1.0 องศา @ ความเร็วในการทํางาน |
| 5ความแข็งแรงในการยืด (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6ความแข็งแรงของแรงผลิต (t≤16mm) (Mpa) |
355 |
235 |
| 7. ความยาว (%) |
20 |
24 |
| 8ความแรงกระแทก KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| โบลท์และเน็ต |
| 9. เกรด |
ระดับ 48, 6.8, 8.8 |
| 10. มาตรฐานสําหรับคุณสมบัติทางกล |
| 10.1 โบลท์ |
ISO 898-1 |
| 10.2 มะเขือเทศ |
ISO 898-2 |
| 10.3 เครื่องซักผ้า |
ISO 6507-1 |
| 11. มาตรฐานสําหรับขนาด |
| 11.1 โบลท์ |
DIN7990, DIN931, DIN933 |
| 11.2 มะเขือเทศ |
ISO4032 และ ISO4034 |
| 11.3 เครื่องซักผ้า |
DIN7989, DIN127B, ISO7091 |

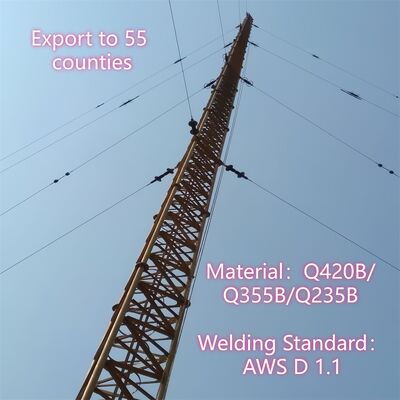

| การปั่น |
| 12วิธีการ |
การปั่น Arc Shielded CO2 และการปั่น Arc Submerged ((SAW) |
| 13. มาตรฐาน |
AWS D11 |
| การตรา |
| 14. วิธีการตราสมาชิก |
เครื่องพิมพ์ไฮดรอลิก |
| การกระชับกระชับ |
| 15. มาตรฐานการกระชับเหล็กของโครงการเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการกระชับกระชับกระชับกระชับกระชับ |
ISO 1461 หรือ ASTM A153 |
หอคอยบอดายของหอคอยสายไหม?
ตัวหอคอยของหอคอยสายด้ายแบบดัด (guided mast tower) คือโครงสร้างที่พกพาภาระกลางและบางที่รองรับแอนเทนนา, เซ็นเซอร์, หรืออุปกรณ์อื่น ๆมั่นใจในสายชายภายนอกสําหรับความมั่นคงด้านข้าง (แทนความแข็งแรงที่รองรับตัวเอง)โดยทั่วไปถูกสร้างขึ้นเป็นกรอบเหล็กแบบท่อหรือกล่อง, มันแคบกว่าหอคอยที่ถือตัวเองและมีการออกแบบแบบกระชับ (กว้างกว่าที่ฐาน, สั้นกว่าที่ด้านบน) เพื่อปรับปรุงการกระจายภาระและความต้านทานลม.ตัวหอคอยถูกผลิตจากเหล็กโครงสร้างกระปุก (ปฏิบัติตามมาตรฐาน ASTM A36 / S235JR) เพื่อรับรองความทนทานต่อการกัดสั่นและความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้งมันใช้เป็นพื้นฐานการติดตั้งสําหรับอุปกรณ์เสริมที่สําคัญ เช่นบันไดปีน, การติดตั้งแอนเทนน์, และเทรย์สายเคเบิลและการออกแบบแบบโมดูลของมันทําให้สามารถปรับแต่งความสูงตั้งแต่ 30m ถึงมากกว่า 200m, ปรับปรุงเพื่อการใช้งาน เช่น การออกอากาศ, การโทรคมนาคม, หรือการติดตามอากาศ

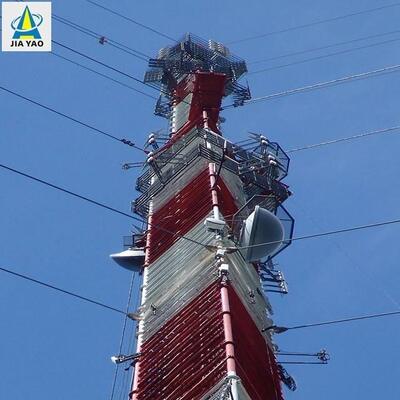

วิธีการติดตั้งแอนเทนเนียบนหอคอยสายไฟ
การติดตั้งแอนเทนเน่บนหอคอยสายไฟแบบมีสายไฟตามกระบวนการที่มีโครงสร้างและมีความปลอดภัย ที่สอดคล้องกับการออกแบบของหอคอยและมาตรฐานของอุตสาหกรรม
- การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการแบกภาระของหอคอยเพื่อให้แน่ใจว่ามันสามารถรองรับน้ําหนักของแอนเทนเน่ (รวมถึงอุปกรณ์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบร่างหอคอยสําหรับการกัดกรอง, ความเสียหายโครงสร้างหรือการเชื่อมต่อที่คล่องและยืนยันความเป็นไปตามกฎความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สําหรับการป้องกันไฟฟ้าฟ้า)
- การติดตั้งแอนเทนนา: ติดตั้งอุปกรณ์ติดตั้งแอนเทนเนียพิเศษ (อุปกรณ์เสริมที่บูรณาการของหอคอย) ที่จุดที่กําหนดไว้ก่อนบนร่างหอคอยการติดตั้งเหล่านี้มักจะมั่นคงด้วยการใช้โบลท์ความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กกระปุกของหอคอย, รับประกันการเชื่อมต่อที่มั่นคง ที่ทนต่อแรงลมและสั่นสะเทือน
- การยกแอนเทนนาและการตั้งตําแหน่ง: ใช้เครนหรืออุปกรณ์ยกเฉพาะเพื่อยกแอนเทนเน่ไปถึงความสูงเป้าหมาย (เลือกเป็นยุทธศาสตร์เพื่อการครอบคลุมสัญญาณที่ดีที่สุด)สอดคล้องแอนเทนเน่กับทิศทางการส่ง/รับที่ตั้งใจ, ใช้เครื่องมือเลเซอร์หรือเครื่องวัดการจัดสรรเพื่อความแม่นยํา
- การ ปลอดภัย แอนเทนนา: ติดแอนเทนเน่ไว้กับตัวติดตั้งก่อน โดยใช้ฮาร์ดแวร์ที่เข้ากันได้ โดยยึดโบลท์ให้แน่นถึงแรงหมุนที่กําหนดไว้ เพื่อป้องกันการเคลื่อนไหวไม่มีการสั่นที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบของโครงสร้าง.
- การนําทางและการบูรณาการสายเคเบิล: ส่งสายสัญญาณหรือเครื่องให้อาหารผ่านแผ่นสายไฟที่บูรณาการในหอคอย เพื่อป้องกันมันจากความเสียหายต่อสิ่งแวดล้อมการประกันความเหมาะสมและความกันน้ําที่จุดเชื่อมต่อ.
- การตรวจสอบครั้งสุดท้าย: ดําเนินการตรวจสอบภาพของแอนเทนน์, การติดตั้งและสายไฟเพื่อยืนยันการติดตั้งอย่างปลอดภัยและให้ความมั่นใจในโปรโตคอลความปลอดภัยทั้งหมด (e(เช่น การป้องกันการตกของแรงงาน) จะถูกปฏิบัติตามตลอดกระบวนการ
อะไรคืออุปกรณ์ป้องกันการปีนบนหอคอยสายไหม?
อุปกรณ์ป้องกันการปีนบนสําหรับหอคอยสายไฟแบบมีคนเป็นส่วนประกอบความปลอดภัยที่เชี่ยวชาญที่ติดตั้งบนร่างหอคอยเพื่อป้องกันการเข้าถึงโดยไม่อนุมัติและลดความเสี่ยงของการตก
- คอ/กระโปรงป้องกันการปีน: รางเหล็กแบบกลมหรือทรงโขนติดตั้งใกล้ฐานของหอคอย (มักจะอยู่เหนือพื้นดิน 2 ̊3 เมตร) เพื่อป้องกันการลองปีนด้วยการปฏิเสธการจับมือหรือเท้า
- สารกัดกรองขีดหรือขีด: การติดตั้งโลหะที่ไม่ฆ่าตาย ที่มีจุดเด่นบนส่วนล่างของหอคอยหรือบันได เพื่อลดการปีนที่ไม่ได้รับอนุญาต
- การเข้าใช้งานล็อค: หากหอคอยมีแผ่นการเข้าที่ระดับพื้นดินหรือจุดเข้าบันได ประตูล็อคจํากัดการเข้าเฉพาะบุคลากรที่ได้รับการรับรอง
อุปกรณ์เหล่านี้ถูกสร้างขึ้นจากวัสดุที่ทนทานต่อการกัดกรอง (เช่น เหล็กเหล็กกระปุก, เหมาะกับร่างหอคอย) เพื่อทนต่อสภาพภายนอกเป้าหมายหลักของพวกเขาคือการเพิ่มความปลอดภัย โดยป้องกันการปีนโดยไม่ตั้งใจ หรือโดยบังเอิญ โดยคนที่ไม่ได้รับการฝึกอบรม, สอดคล้องกับระเบียบความปลอดภัยของอาคารในท้องถิ่น และการลดความรับผิดชอบสําหรับผู้ประกอบการหอคอย
วิธีเชื่อมต่อสายไฟฟ้าและหอไฟฟ้า
การเชื่อมต่อสายไฟฟ้ากับหอคอยสายไฟฟ้าที่มีสายไฟฟ้ารวมไปถึงกระบวนการที่มีความปลอดภัย และสามารถรับน้ําหนักได้ เพื่อให้แน่ใจว่าสายไฟฟ้าสามารถทําให้หอคอยมั่นคงได้อย่างมีประสิทธิภาพต่อแรงลมและแรงแผ่นดินไหว
- การเตรียม: เลือกสาย guy ผลิตจากสายเหล็กความแข็งแรงสูง (ปฏิบัติตาม ASTM A475) กับยางหรือโพลีเมอร์เคลือบสําหรับความทนทานกล่อง, หรือ crossarms) ในระยะเวลา 20-30m ตามที่กําหนดไว้ในการออกแบบของหอคอย
- การติดตั้งฮาร์ดแวร์: ติดตั้งสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดสายพัดหมุนนี้ถูกออกแบบเพื่อกระจายความตึงเครียดอย่างเท่าเทียมกันทั่วร่างกายของหอคอย.
- การปิดสาย: ใช้อุปกรณ์ชุดปลายมืออาชีพ (ตัวอย่างเช่น, แขน swage, แคลมเคเบิล, หรือ thimbles) เพื่อรักษาปลายของสายผู้ชายแต่ละสาย. แขน swage ถูก crimped บนสายสําหรับการถาวร,การเชื่อมต่อความแข็งแรงสูงขณะที่แคลมเบลล์ให้ความเข้มข้นปรับได้
- การเชื่อมโยงและความเครียด: ติดปลายสาย guy ที่สิ้นสุดลงกับบราคเก็ตของหอคอยโดยใช้เชือกหรือปิน, รับประกันการเข้ากันอย่างมั่นคงโดยไม่มีการปลดใช้เครื่องมือการยืด (เช่น,การปรับความเข้มงวดของสายไฟให้ตรงกับรายละเอียดการออกแบบ.
- การตรวจสอบ: ตรวจสอบว่าการเชื่อมโยงตรงกับโครงสร้างกระชับของหอคอย และว่าสายไฟถูกกระชับอย่างเท่าเทียมกัน (หลีกเลี่ยงการกระชับเกิน ซึ่งอาจทําให้ร่างหอคอยเครียด)ยืนยันอุปกรณ์ฮาร์ดแวร์และเครื่องติดตั้งปลายเป็นทนทานต่อการกัดกร่อนและปฏิบัติตามมาตรฐานความปลอดภัยของหอคอย.

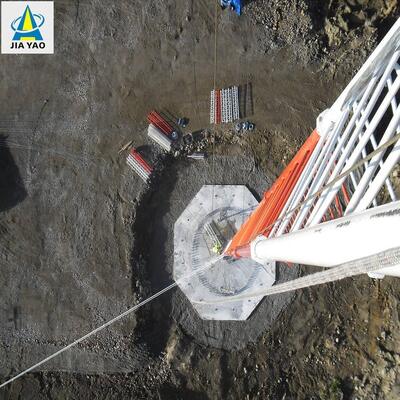

วิธีการเชื่อมต่อสายไฟและโบลท์แอนเกอร์
การเชื่อมสายไฟฟ้ากับโบลท์แอนเกอร์ (แอนเกอร์พื้นดิน) เป็นขั้นตอนสําคัญในการถ่ายทอดความตึงเครียดของสายไฟฟ้าไปยังพื้นดิน เพื่อรับประกันความมั่นคงของหอคอย:
- การเตรียมท่อ: ให้แน่ใจว่าแอนเกอร์พื้นดิน (คอนกรีตหนักหรือแอนเกอร์เหล็ก, ออกแบบสําหรับภาระความดัน) ถูกติดตั้งในพื้นดินในมุม 4560 ° เทียบกับสาย guy.แอนเกอร์ต้องแข็งครบ (สําหรับคอนกรีต) และติดตั้งอย่างมั่นคงเพื่อทนต่อแรงดึงออก.
- การเผยแพร่ของแอนเกอร์โบลท์: ให้แน่ใจว่าโบลท์ด้านบนของแอนเกอร์ (โบลท์แอนเกอร์แบบนําทาง) ออกเหนือพื้น และมีเส้นขัดเพื่อรองรับอุปกรณ์เชื่อมโบลท์ควรทําจากเหล็กความแข็งแรงสูงที่จะทนความตึงของสาย guy.
- การปิดสาย: ปิดปลายของสายสายพานโดยใช้อุปกรณ์ติดตั้งความแข็งแกร่งสูงเดียวกัน (สวาจ แคลมป์หรือนิ้ว) ที่ใช้สําหรับการเชื่อมต่อหอคอย, รับประกันปลายที่มั่นคงและรับภาระ
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ติด turnbuckle (สําหรับการปรับความดัน) และ shackle ไปยังสาย guy สิ้น. turnbuckle เชื่อมต่อกับ bolt แอนเกอร์ guyed ผ่านแมลงหรือ washer,ทําให้สามารถปรับความยืดหยุ่นของสาย.
- สะดวกและมั่นคง: ใช้ turnbuckle เพื่อขยายความเข้มงวดสาย guy ให้กับรายละเอียดที่ต้องการ, การันตีว่ามันจะทนต่อแรงด้าน โดยไม่ต้องดึงแอนเกอร์.ล็อค turnbuckle ด้วยสตาร์ปินหรือล็อคเน็ตเพื่อป้องกันการปลดตามเวลา.
- การตรวจสอบสุดท้าย: ตรวจสอบว่าการเชื่อมต่อที่มั่นคง, แอนเกอร์แสดงให้เห็นว่าไม่มีสัญญาณของการเคลื่อนไหว, และสาย guy ได้ถูกตรงกันที่มุม 4560 ° ถูกต้อง. ตรวจสอบสําหรับการกัดกรวย, อุปกรณ์,และการปิดสาย, รับประกันความสอดคล้องกับ IEC 62305 และรหัสความปลอดภัยท้องถิ่น
กรุณาคลิกที่นี่เพื่อข้อมูลเพิ่มเติม!!!!!!
3การร่วมมือ ลูกค้า
4การรับรอง
5บริการของเรา

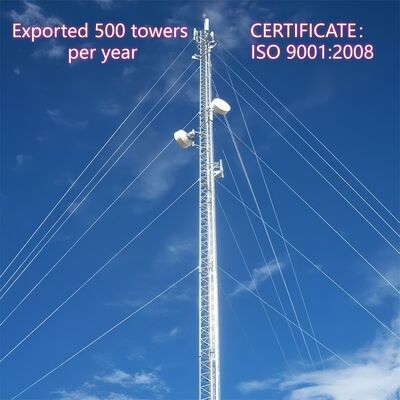

JIAYAO CO., LTD. เป็นผู้ผลิตหอคอยโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะให้ลูกค้ากับการแก้ไขที่ปรับปรุงที่สุดและหอคอยการสื่อสารที่ดีที่สุดผลิตภัณฑ์มากมายถูกส่งออกไปยังสหรัฐอเมริกา, ยุโรป และอีก 55 จังหวัด
เราเชี่ยวชาญในการออกแบบและผลิตของมุมหินหอคอย หัวหินหอคอย ท่อหินหอคอย monopole หัวหินหอคอยต้นไม้ไพน์ หัวหินหอคอยและหอคอยรักษาห้องปฏิบัติการ, QC, กระบวนการและสแตนเลสหอสาขา. วัสดุแท้ของเรามาจากโรงงานเหล็กดังในจีน: HBIS กลุ่ม, Baowu Steel กลุ่ม, Shougang กลุ่ม.
หากคุณต้องการมัน เรายินดีต้อนรับคุณ 24 ชั่วโมง!
