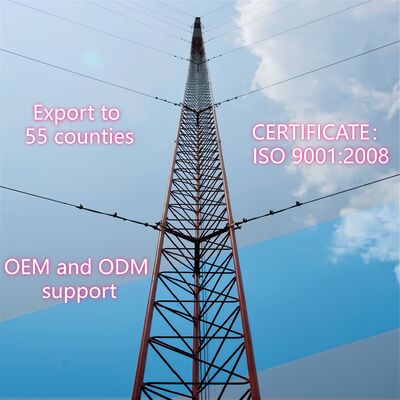

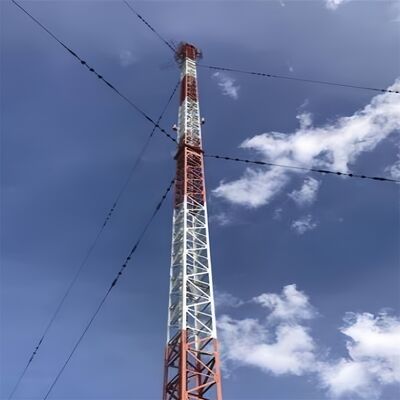

10m-80m หอคอยลวดสลิงเกรดมารีนป้องกันการกัดกร่อนสำหรับแท่นขุดเจาะนอกชายฝั่งและการสื่อสารชายฝั่ง

1. ข้อมูลจำเพาะ

ตัวหอคอยลวดสลิงคืออะไร?

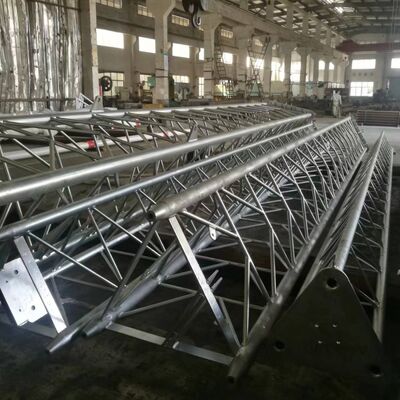

ตัวหอคอยลวดสลิง (guyed mast tower) คือโครงสร้างกลางที่บางและรับน้ำหนักได้ ซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยลวดสลิงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแกร่งแบบตั้งเองได้) โดยทั่วไปสร้างเป็นโครงเหล็กแบบท่อหรือแบบแลตทิซ มีขนาดเล็กกว่าหอคอยแบบตั้งเองได้ และมีการออกแบบให้เรียวลง (กว้างที่ฐาน แคบที่ยอด) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม ตัวหอคอยผลิตจากเหล็กโครงสร้างชุบสังกะสี (ตามมาตรฐาน ASTM A36/S235JR) เพื่อให้ทนทานต่อการกัดกร่อนและมีความทนทานในระยะยาวในสภาพแวดล้อมภายนอก ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีน เสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตรถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศจะติดตั้งเสาอากาศบนหอคอยลวดสลิงได้อย่างไร?การติดตั้งเสาอากาศบนหอคอยลวดสลิงเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:

การเตรียมการก่อนการติดตั้ง

: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวหอคอยเพื่อหาร่องรอยการกัดกร่อน ความเสียหายทางโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)

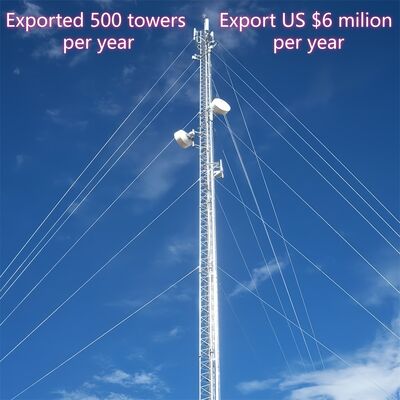

1. การติดตั้งเสาอากาศ: ติดตั้งเสาอากาศที่ออกแบบมาโดยเฉพาะ (อุปกรณ์เสริมของหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนตัวหอคอย โดยทั่วไปเสาอากาศจะยึดด้วยสลักเกลียวแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
2. การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อการครอบคลุมสัญญาณที่ดีที่สุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องมือวัดแนวเพื่อความแม่นยำ
3. การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับเสาที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง ไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
4. การเดินสายเคเบิลและการเชื่อมต่อ: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลของหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและการกันน้ำที่เหมาะสม ณ จุดเชื่อมต่อ
5. การตรวจสอบขั้นสุดท้าย: ตรวจสอบด้วยสายตาเสาอากาศ เสา และสายเคเบิล เพื่อยืนยันการติดตั้งที่แน่นหนา ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
6. อุปกรณ์ป้องกันการปีนบนหอคอยลวดสลิงคืออะไร?อุปกรณ์ป้องกันการปีนสำหรับหอคอยลวดสลิงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:

ปลอก/กระโปรงกันปีน

: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานหอคอย (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนโดยการกีดขวางที่จับหรือที่เหยียบ

• อุปกรณ์ป้องกันหนามแหลม/หยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนหอคอยส่วนล่างหรือบันไดเพื่อยับยั้งการปีนโดยไม่ได้รับอนุญาต
• การเข้าถึงแบบล็อค: หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
• อุปกรณ์เหล่านี้ผลิตจากวัสดุกันการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับตัวหอคอย) เพื่อทนทานต่อสภาพอากาศภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอยจะเชื่อมต่อลวดสลิงกับหอคอยลวดสลิงได้อย่างไร?

การเชื่อมต่อลวดสลิงกับหอคอยลวดสลิงเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าลวดสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแรงแผ่นดินไหวได้อย่างมีประสิทธิภาพ:

การเตรียมการ

: เลือกใช้ลวดสลิงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือแขนขวาง) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบหอคอย

1. การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดลวดสลิงหรือห่วงที่แข็งแรงทนทานเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของหอคอยโดยใช้สลักเกลียวแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งตัวหอคอย
2. การเข้าปลายสาย: ใช้ข้อต่อปลายสายแบบมืออาชีพ (เช่น ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายลวดสลิงแต่ละเส้น ปลอกสวมจะถูกบีบเข้ากับลวดเพื่อการเชื่อมต่อที่ถาวรและแข็งแรง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงตึง
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ต่อปลายลวดสลิงที่เข้าปลายแล้วเข้ากับขายึดของหอคอยโดยใช้ห่วงหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีการหย่อน ใช้เครื่องมือปรับแรงตึง (เช่น ตัวปรับเกลียวหรือตัวดึง) เพื่อปรับแรงตึงของลวดให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาสมดุลของแรงด้านข้างบนหอคอย
4. การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อสอดคล้องกับโครงสร้างที่เรียวลงของหอคอย และลวดมีการปรับแรงตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวหอคอยเสียหายได้) ยืนยันว่าฮาร์ดแวร์และข้อต่อปลายสายทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอย
5. จะเชื่อมต่อลวดสลิงกับสลักเกลียวสมอเรือลวดสลิงได้อย่างไร?การเชื่อมต่อลวดสลิงกับสลักเกลียวสมอเรือลวดสลิง (สมอภาคพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงตึงของลวดไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของหอคอย:

การเตรียมสมอ

: ตรวจสอบให้แน่ใจว่าสมอภาคพื้นดิน (สมอคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาสำหรับรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศาเทียบกับลวดสลิง สมอต้องได้รับการบ่มอย่างสมบูรณ์ (สำหรับคอนกรีต) และฝังแน่นเพื่อต้านทานแรงดึงออก

1. การเปิดเผยสลักเกลียวสมอ: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของสมอ (สลักเกลียวสมอเรือลวดสลิง) ยื่นออกมาเหนือพื้นดินและมีเกลียวสำหรับติดตั้งฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กแรงสูงเพื่อทนทานต่อแรงดึงของลวดสลิง
2. การเข้าปลายสาย: เข้าปลายอิสระของลวดสลิงโดยใช้ข้อต่อแรงสูงแบบเดียวกัน (ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อกับหอคอย เพื่อให้แน่ใจว่าปลายสายมีความแข็งแรงและรับน้ำหนักได้
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งตัวปรับเกลียว (สำหรับการปรับแรงตึง) และห่วงเข้ากับลวดสลิงที่เข้าปลายแล้ว ตัวปรับเกลียวจะเชื่อมต่อกับสลักเกลียวสมอเรือลวดสลิงผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับแรงตึงของลวดได้อย่างละเอียด
4. การปรับแรงตึงและการยึด: ใช้ตัวปรับเกลียวเพื่อปรับแรงตึงของลวดสลิงให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ทำให้สมอเคลื่อน เมื่อปรับแรงตึงแล้ว ให้ล็อคตัวปรับเกลียวด้วยสลักหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
5. การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา สมอไม่แสดงอาการเคลื่อนไหว และลวดสลิงอยู่ในแนวที่ถูกต้องที่มุม 45-60 องศา ตรวจสอบร่องรอยการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสาย ตรวจสอบให้แน่ใจว่าสอดคล้องกับ IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
6. กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!2.

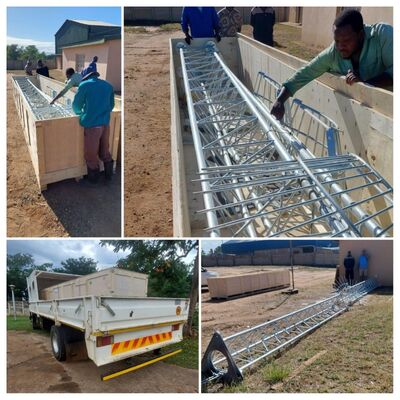

บรรจุภัณฑ์และการจัดส่ง

5. บริการของเรา

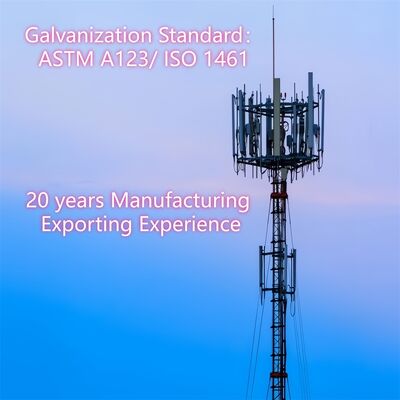

JIAYAO CO., LTD. เป็นผู้ผลิตหอคอยโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและหอคอยสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ

เราเชี่ยวชาญในการออกแบบและผลิตหอคอยเหล็กมุม หอคอยเหล็กท่อ หอคอยเสาเดี่ยว หอคอยต้นสน หอคอยลวดสลิง และหอคอยยาม แผนกของเราประกอบด้วยแผนกออกแบบ, R&D, ตรวจสอบ, ห้องปฏิบัติการ, QC, การชุบสังกะสี และแผนกหอคอยเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group

6. คำถามที่พบบ่อย
1. โครงสร้างหอคอยเป็นแบบชิ้นเดียวหรือไม่?
