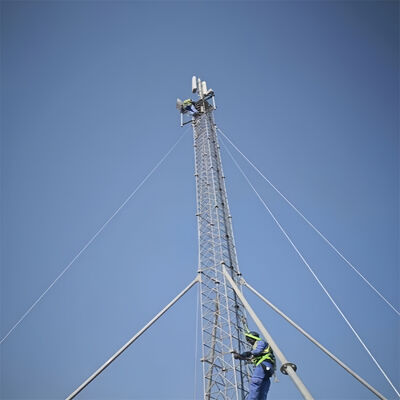

เสาแบบมีสายยึด (หรือที่เรียกว่าเสาแบบมีสายยึด) เป็นโครงสร้างที่สูงและเพรียวบางที่อาศัยสายยึดภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากเสาแบบตั้งตรงที่ตั้งได้เอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือความสูงที่กว้างขวางคุณสมบัติโครงสร้างและการออกแบบหลักโครงสร้างเสาที่เพรียวบาง
-
ระบบสายยึด: สายเคเบิลเหล็กหลายชุดยึดติดกับเสาที่ระยะห่าง 20-30 เมตร ยึดติดกับพื้นดินที่มุม 45-60 องศา เพื่อต้านทานแรงลม/แผ่นดินไหว
-
ช่วงความสูง: ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร (สูงกว่าเสาแบบตั้งตรงส่วนใหญ่) สามารถปรับแต่งได้ตามความต้องการเฉพาะ
-
อุปกรณ์เสริม: รวมถึงบันไดปีนเขา, แท่นยึดเสาอากาศ, รางสายเคเบิล และไฟเตือนการบิน (สำหรับความสูง >60 เมตร)
-
วัสดุและมาตรฐานหลักโครงสร้างเสา
-
สายยึด: สายเคเบิลเหล็กแรงดึงสูง (ASTM A475) พร้อมเคลือบสังกะสี/โพลีเมอร์เพื่อความทนทาน
-
จุดยึด: จุดยึดคอนกรีต/เหล็กสำหรับงานหนักเพื่อยึดสายเคเบิล ออกแบบมาเพื่อรับแรงดึง
-
การปฏิบัติตามข้อกำหนด: เป็นไปตามมาตรฐาน IEC 62305 (การป้องกันฟ้าผ่า) และรหัสความปลอดภัยอาคารในท้องถิ่น
-
สถานการณ์การใช้งานหลักการกระจายเสียง/โทรคมนาคม
-
การตรวจสอบสภาพอากาศ: ติดตั้งเซ็นเซอร์ตรวจวัดสภาพอากาศ/เรดาร์ที่ระดับความสูงเพื่อข้อมูลบรรยากาศที่แม่นยำ
-
การนำทางทางการบิน: ติดตั้งสัญญาณนำทางทางการบินในพื้นที่ห่างไกล (ภูเขา ชายฝั่ง)
-
การวิจัยทางวิทยาศาสตร์: ติดตั้งเครื่องมือตรวจวัดบรรยากาศ (เครื่องวัดโอโซน) เหนือการรบกวนจากพื้นดิน
-
1. ข้อมูลจำเพาะการออกแบบ
1. รหัสการออกแบบ
| ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| เหล็กโครงสร้าง |
2. เกรด
|
| เหล็กอ่อน |
| เหล็กแรงดึงสูง |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. ความแข็งแรงแรงดึง (Mpa) |
360~510 |
| 470~630 |
6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
355 |
| 235 |
7. การยืดตัว (%) |
20 |
| 24 |
8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
| 27(20°C)---Q345B(S355JR) |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
9. เกรด |
| เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
10.1 สลักเกลียว |
| ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
11.1 สลักเกลียว |
| DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |

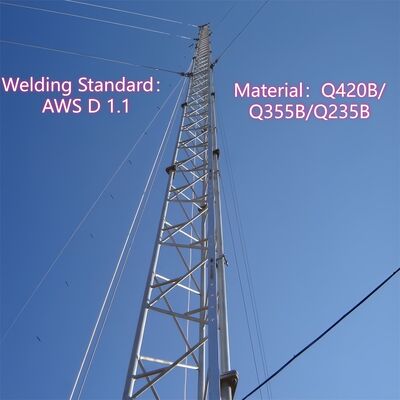

| การเชื่อม |
12. วิธีการ |
| การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
14. วิธีการทำเครื่องหมายชิ้นส่วน |
| การปั๊มด้วยไฮดรอลิก |
| การชุบสังกะสี |
15. มาตรฐานการชุบสังกะสีสำหรับส่วนเหล็ก |
| ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีสำหรับสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
| โครงสร้างเสาของเสาแบบมีสายยึดคืออะไร? |
โครงสร้างเสาของเสาแบบมีสายยึด (เสาแบบมีสายยึด) คือโครงสร้างกลางที่รับน้ำหนักได้ ซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายยึดภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแรงแบบตั้งตรง) โดยทั่วไปสร้างขึ้นเป็น |
โครงสร้างเหล็กแบบท่อหรือแบบแลตทิซ
มีขนาดแคบกว่าเสาแบบตั้งตรง และมีดีไซน์แบบเรียว (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม โครงสร้างเสาผลิตจากเหล็กโครงสร้างชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจในความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมภายนอก ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีนเขา แท่นยึดเสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศจะติดตั้งเสาอากาศบนเสาแบบมีสายยึดได้อย่างไร?การติดตั้งเสาอากาศบนเสาแบบมีสายยึดเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบเสาและมาตรฐานอุตสาหกรรม:

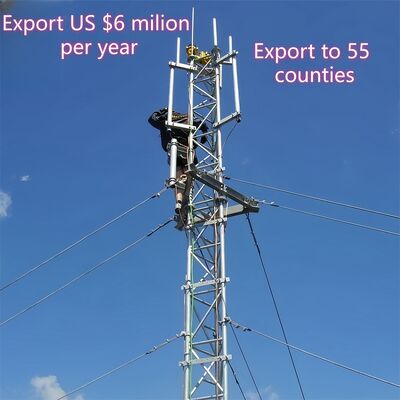

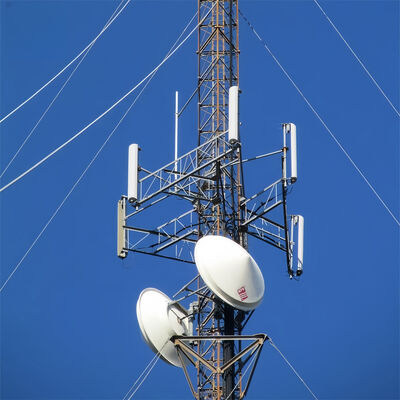

การเตรียมการก่อนการติดตั้ง
: ตรวจสอบความสามารถในการรับน้ำหนักของเสาเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบโครงสร้างเสาเพื่อการกัดกร่อน ความเสียหายทางโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
- การติดตั้งแท่นยึดเสาอากาศ: ติดตั้งแท่นยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในเสา) ที่จุดที่กำหนดไว้ล่วงหน้าบนโครงสร้างเสา แท่นยึดเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสา เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
- การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อประสิทธิภาพการครอบคลุมสัญญาณสูงสุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องมือวัดแนวเพื่อความแม่นยำ
- การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับแท่นยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนไหว ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
- การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในเสาเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสมที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ แท่นยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ

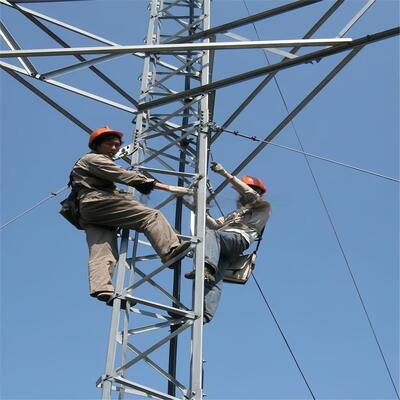

- อุปกรณ์ป้องกันการปีนป่ายบนเสาแบบมีสายยึดคืออะไร?อุปกรณ์ป้องกันการปีนป่ายสำหรับเสาแบบมีสายยึดเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนโครงสร้างเสาเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:
ปลอก/กระโปรงป้องกันการปีนป่าย
: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานเสา (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่วางเท้า
- อุปกรณ์ป้องกันแบบมีหนามหรือหยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนล่างของเสาหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
- การเข้าถึงแบบล็อค: หากเสามีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูแบบล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
- อุปกรณ์เหล่านี้สร้างขึ้นจากวัสดุทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับโครงสร้างเสา) เพื่อทนทานต่อสภาพภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการเสาจะเชื่อมต่อสายยึดกับเสาแบบมีสายยึดได้อย่างไร?
การเชื่อมต่อสายยึดกับเสาแบบมีสายยึดเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้เสามั่นคงต่อแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:
การเตรียมการ
: เลือกสายยึดที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (เป็นไปตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าโครงสร้างเสามีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือแขนไขว้) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบเสา
- การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายยึดสำหรับงานหนักหรือตัวเชื่อมเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของเสาโดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสา) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งโครงสร้างเสา
- การสิ้นสุดสายเคเบิล: ใช้ข้อต่อปลายสายเคเบิลระดับมืออาชีพ (เช่น ปลอกอัด, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายสายยึดแต่ละเส้น ปลอกอัดจะถูกบีบเข้ากับสายเคเบิลเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงตึง
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ต่อปลายสายยึดที่สิ้นสุดเข้ากับขายึดของเสาโดยใช้ห่วงคล้องหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีความหย่อน ใช้เครื่องมือปรับแรงตึง (เช่น ตัวปรับเกลียวหรือตัวดึง) เพื่อปรับแรงตึงของสายเคเบิลให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาสมดุลของแรงด้านข้างบนเสา
- การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อได้แนวกับโครงสร้างเรียวของเสา และสายเคเบิลได้รับการปรับแรงตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้โครงสร้างเสาเครียด) ยืนยันว่าฮาร์ดแวร์และข้อต่อปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของเสา
- จะเชื่อมต่อสายยึดกับสลักเกลียวจุดยึดสายยึดได้อย่างไร?การเชื่อมต่อสายยึดกับสลักเกลียวจุดยึดสายยึด (จุดยึดภาคพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงตึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของเสา:
การเตรียมจุดยึด
: ตรวจสอบให้แน่ใจว่าจุดยึดภาคพื้นดิน (จุดยึดคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายยึด จุดยึดต้องแข็งตัวเต็มที่ (สำหรับคอนกรีต) และฝังแน่นอย่างมั่นคงเพื่อต้านทานแรงดึงออก
- การเปิดเผยสลักเกลียวจุดยึด: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของจุดยึด (สลักเกลียวจุดยึดสายยึด) โผล่พ้นพื้นดินและมีเกลียวสำหรับติดตั้งฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายยึด
- การสิ้นสุดสายเคเบิล: สิ้นสุดปลายสายยึดที่ว่างด้วยข้อต่อความแข็งแรงสูงแบบเดียวกัน (ปลอกอัด, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อเสา เพื่อให้แน่ใจว่าปลายสายมีความแข็งแรงและรับน้ำหนักได้
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งตัวปรับเกลียว (สำหรับการปรับแรงตึง) และห่วงคล้องเข้ากับสายยึดที่สิ้นสุด ตัวปรับเกลียวเชื่อมต่อกับสลักเกลียวจุดยึดสายยึดผ่านน็อตหรือแหวนรอง ช่วยให้สามารถปรับแรงตึงของสายเคเบิลได้อย่างละเอียด
- การปรับแรงตึงและการยึด: ใช้ตัวปรับเกลียวเพื่อปรับแรงตึงของสายยึดให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ดึงจุดยึด เมื่อปรับแรงตึงแล้ว ให้ล็อคตัวปรับเกลียวด้วยสลักนิรภัยหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา จุดยึดไม่แสดงอาการเคลื่อนไหว และสายยึดได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
- กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!2.
การบรรจุและการจัดส่ง
5. บริการของเรา

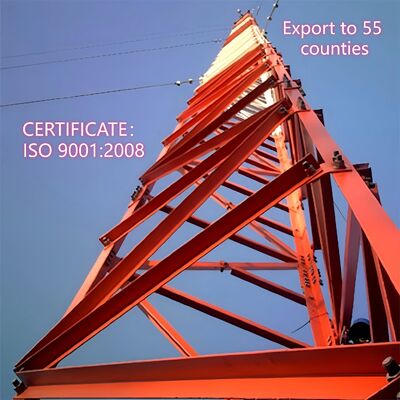

JIAYAO CO., LTD. เป็นผู้ผลิตเสาสื่อสารโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและเสาสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ
เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กมุม เสาเหล็กท่อ เสาโมโนโพล เสาต้นสน เสาแบบมีสายยึด และเสาเฝ้าระวัง แผนกของเราประกอบด้วยฝ่ายออกแบบ, ฝ่ายวิจัยและพัฒนา, ฝ่ายตรวจสอบ, ห้องปฏิบัติการ, ฝ่ายควบคุมคุณภาพ, ฝ่ายชุบสังกะสี และฝ่ายเสาเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
