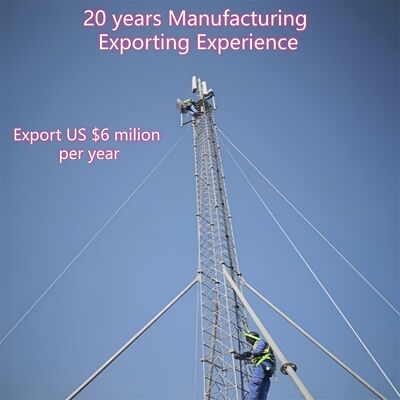

หอคอยลวดแบบ Guyed แบบประกอบได้อย่างรวดเร็วขนาด 10 ม. - 30 ม. เพื่อการสื่อสารฉุกเฉินสำรองเพื่อการบรรเทาภัยพิบัติ

: สร้างเป็นโครงสร้างเหล็กแบบท่อหรือแบบแลตทิซ (แคบกว่าเสาแบบตั้งตรง) โดยมีรูปทรงเรียวเพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนัก

• ระบบสายยึด: สายเคเบิลเหล็กหลายชุดยึดติดกับเสาที่ระยะห่าง 20-30 เมตร ยึดติดกับพื้นดินที่มุม 45-60 องศา เพื่อต้านทานแรงลม/แผ่นดินไหว

• ช่วงความสูง: ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร (สูงกว่าเสาแบบตั้งตรงส่วนใหญ่) สามารถปรับแต่งได้ตามความต้องการเฉพาะ

• อุปกรณ์เสริม: รวมถึงบันไดปีนเขา, แท่นยึดเสาอากาศ, รางสายเคเบิล และไฟเตือนการบิน (สำหรับความสูง >60 เมตร)

• วัสดุและมาตรฐานหลักโครงสร้างเสา

: เหล็กโครงสร้างชุบสังกะสี (ASTM A36/S235JR) เพื่อความทนทานต่อการกัดกร่อนและความแข็งแรง

• สายยึด: สายเคเบิลเหล็กแรงดึงสูง (ASTM A475) พร้อมเคลือบสังกะสี/โพลีเมอร์เพื่อความทนทาน

• จุดยึด: จุดยึดคอนกรีต/เหล็กสำหรับงานหนักเพื่อยึดสายเคเบิล ออกแบบมาเพื่อรับแรงดึง

• การปฏิบัติตามข้อกำหนด: เป็นไปตามมาตรฐาน IEC 62305 (การป้องกันฟ้าผ่า) และรหัสความปลอดภัยอาคารในท้องถิ่น

• สถานการณ์การใช้งานหลักการกระจายเสียง/โทรคมนาคม

: รองรับเสาอากาศโทรทัศน์/วิทยุ และเครื่องส่งสัญญาณไมโครเวฟระยะไกล (เพิ่มประสิทธิภาพการครอบคลุมสัญญาณสูงสุดผ่านความสูง)

• การตรวจสอบสภาพอากาศ: ติดตั้งเซ็นเซอร์ตรวจวัดสภาพอากาศ/เรดาร์ที่ระดับความสูงเพื่อข้อมูลบรรยากาศที่แม่นยำ

• การนำทางทางการบิน: ติดตั้งสัญญาณนำทางทางการบินในพื้นที่ห่างไกล (ภูเขา ชายฝั่ง)

• การวิจัยทางวิทยาศาสตร์: ติดตั้งเครื่องมือตรวจวัดบรรยากาศ (เครื่องวัดโอโซน) เหนือการรบกวนจากพื้นดิน

• 1. ข้อมูลจำเพาะการออกแบบ

1. รหัสการออกแบบ

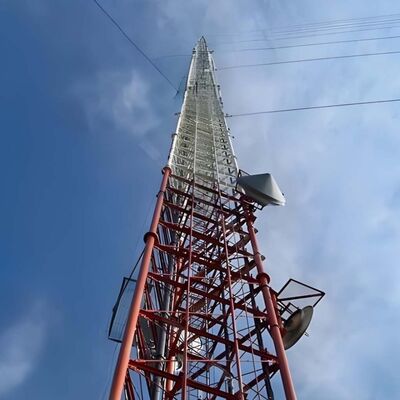

โครงสร้างเหล็กแบบท่อหรือแบบแลตทิซ

มีขนาดแคบกว่าเสาแบบตั้งตรง และมีดีไซน์แบบเรียว (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม โครงสร้างเสาผลิตจากเหล็กโครงสร้างชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจในความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมภายนอก ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีนเขา แท่นยึดเสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศจะติดตั้งเสาอากาศบนเสาแบบมีสายยึดได้อย่างไร?การติดตั้งเสาอากาศบนเสาแบบมีสายยึดเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบเสาและมาตรฐานอุตสาหกรรม:

การเตรียมการก่อนการติดตั้ง

: ตรวจสอบความสามารถในการรับน้ำหนักของเสาเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบโครงสร้างเสาเพื่อการกัดกร่อน ความเสียหายทางโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)

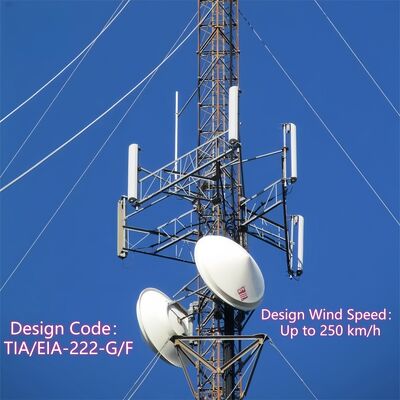

1. การติดตั้งแท่นยึดเสาอากาศ: ติดตั้งแท่นยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในเสา) ที่จุดที่กำหนดไว้ล่วงหน้าบนโครงสร้างเสา แท่นยึดเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสา เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
2. การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อประสิทธิภาพการครอบคลุมสัญญาณสูงสุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องมือวัดแนวเพื่อความแม่นยำ
3. การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับแท่นยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนไหว ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
4. การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในเสาเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสมที่จุดเชื่อมต่อ
5. การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ แท่นยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
6. อุปกรณ์ป้องกันการปีนป่ายบนเสาแบบมีสายยึดคืออะไร?อุปกรณ์ป้องกันการปีนป่ายสำหรับเสาแบบมีสายยึดเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนโครงสร้างเสาเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:

ปลอก/กระโปรงป้องกันการปีนป่าย

: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานเสา (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่วางเท้า

• อุปกรณ์ป้องกันแบบมีหนามหรือหยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนล่างของเสาหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
• การเข้าถึงแบบล็อค: หากเสามีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูแบบล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
• อุปกรณ์เหล่านี้สร้างขึ้นจากวัสดุทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับโครงสร้างเสา) เพื่อทนทานต่อสภาพภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการเสาจะเชื่อมต่อสายยึดกับเสาแบบมีสายยึดได้อย่างไร?

การเชื่อมต่อสายยึดกับเสาแบบมีสายยึดเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้เสามั่นคงต่อแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:

การเตรียมการ

: เลือกสายยึดที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (เป็นไปตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าโครงสร้างเสามีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือแขนไขว้) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบเสา

1. การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายยึดสำหรับงานหนักหรือตัวเชื่อมเข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าของเสาโดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของเสา) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งโครงสร้างเสา
2. การสิ้นสุดสายเคเบิล: ใช้ข้อต่อปลายสายเคเบิลระดับมืออาชีพ (เช่น ปลอกอัด, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายสายยึดแต่ละเส้น ปลอกอัดจะถูกบีบเข้ากับสายเคเบิลเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงตึง
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ต่อปลายสายยึดที่สิ้นสุดเข้ากับขายึดของเสาโดยใช้ห่วงคล้องหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีความหย่อน ใช้เครื่องมือปรับแรงตึง (เช่น ตัวปรับเกลียวหรือตัวดึง) เพื่อปรับแรงตึงของสายเคเบิลให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาสมดุลของแรงด้านข้างบนเสา
4. การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อได้แนวกับโครงสร้างเรียวของเสา และสายเคเบิลได้รับการปรับแรงตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้โครงสร้างเสาเครียด) ยืนยันว่าฮาร์ดแวร์และข้อต่อปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของเสา
5. จะเชื่อมต่อสายยึดกับสลักเกลียวจุดยึดสายยึดได้อย่างไร?การเชื่อมต่อสายยึดกับสลักเกลียวจุดยึดสายยึด (จุดยึดภาคพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงตึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของเสา:

การเตรียมจุดยึด

: ตรวจสอบให้แน่ใจว่าจุดยึดภาคพื้นดิน (จุดยึดคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายยึด จุดยึดต้องแข็งตัวเต็มที่ (สำหรับคอนกรีต) และฝังแน่นอย่างมั่นคงเพื่อต้านทานแรงดึงออก

1. การเปิดเผยสลักเกลียวจุดยึด: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของจุดยึด (สลักเกลียวจุดยึดสายยึด) โผล่พ้นพื้นดินและมีเกลียวสำหรับติดตั้งฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายยึด
2. การสิ้นสุดสายเคเบิล: สิ้นสุดปลายสายยึดที่ว่างด้วยข้อต่อความแข็งแรงสูงแบบเดียวกัน (ปลอกอัด, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อเสา เพื่อให้แน่ใจว่าปลายสายมีความแข็งแรงและรับน้ำหนักได้
3. การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งตัวปรับเกลียว (สำหรับการปรับแรงตึง) และห่วงคล้องเข้ากับสายยึดที่สิ้นสุด ตัวปรับเกลียวเชื่อมต่อกับสลักเกลียวจุดยึดสายยึดผ่านน็อตหรือแหวนรอง ช่วยให้สามารถปรับแรงตึงของสายเคเบิลได้อย่างละเอียด
4. การปรับแรงตึงและการยึด: ใช้ตัวปรับเกลียวเพื่อปรับแรงตึงของสายยึดให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ดึงจุดยึด เมื่อปรับแรงตึงแล้ว ให้ล็อคตัวปรับเกลียวด้วยสลักนิรภัยหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
5. การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา จุดยึดไม่แสดงอาการเคลื่อนไหว และสายยึดได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
6. กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!2.

การบรรจุและการจัดส่ง

5. บริการของเรา

JIAYAO CO., LTD. เป็นผู้ผลิตเสาสื่อสารโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและเสาสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ

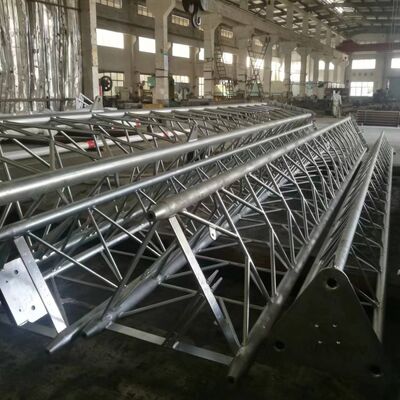

เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กมุม เสาเหล็กท่อ เสาโมโนโพล เสาต้นสน เสาแบบมีสายยึด และเสาเฝ้าระวัง แผนกของเราประกอบด้วยฝ่ายออกแบบ, ฝ่ายวิจัยและพัฒนา, ฝ่ายตรวจสอบ, ห้องปฏิบัติการ, ฝ่ายควบคุมคุณภาพ, ฝ่ายชุบสังกะสี และฝ่ายเสาเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group

6. คำถามที่พบบ่อย
1. โครงสร้างเสาเป็นแบบชิ้นเดียวหรือไม่?
