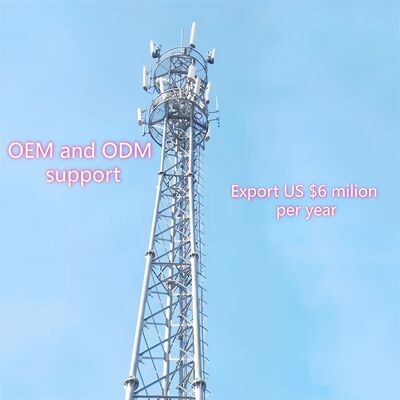

17 27 37M 3 ขา เสาสัญญาณสื่อสารโทรคมนาคมแบบท่อเหล็กชุบสังกะสีหลายแถบสำหรับภายนอกอาคาร 5G 4G ไมโครเวฟ ทีวี
เราเชี่ยวชาญในการออกแบบและผลิตเสาสัญญาณเหล็กแบบกำหนดเองสำหรับการใช้งานด้านโทรคมนาคม การเฝ้าระวัง การสังเกตการณ์ และความปลอดภัย ข้อมูลผลิตภัณฑ์โดยละเอียดมีดังนี้:
1.รายละเอียดสำคัญ:
แหล่งกำเนิดสินค้า: เหอเป่ย, จีน (แผ่นดินใหญ่); ชื่อแบรนด์: Jaoyao หรือ OEM; หมายเลขรุ่น: เสาสัญญาณโทรคมนาคม
การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน หรือ ทาสี
2.การบรรจุและจัดส่ง:
รายละเอียดการบรรจุ: เสาสัญญาณโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า
การจัดส่ง: จัดส่งภายใน 20 วันหลังจากการชำระเงินจากท่าเรือเทียนจิน
ส่วนประกอบเสา: เสาสัญญาณเหล็กหนึ่งต้นจะถูกแยกออกเป็นหลายมัด
สลักเกลียว: วัสดุบรรจุภัณฑ์เป็นถุงไนลอนที่แข็งแรง หรือ ถังเหล็ก
3.ข้อมูลทางเทคนิค
| การออกแบบ |
| 1. รหัสการออกแบบ |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|

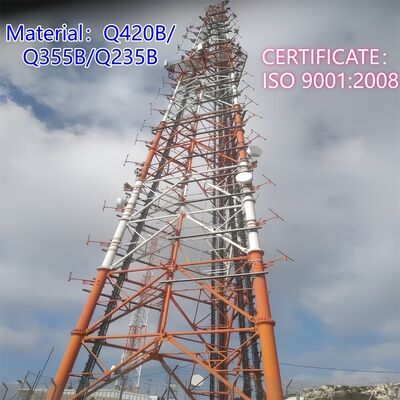

| เหล็กโครงสร้าง |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. ความแข็งแรงแรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
| 9. เกรด |
เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายส่วนประกอบ |
การปั๊มด้วยไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีของส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีของสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
| การทดสอบ |
| 17. การทดสอบในโรงงาน |
การทดสอบแรงดึง, การวิเคราะห์องค์ประกอบ, การทดสอบ Sharpy (การทดสอบแรงกระแทก), การดัดเย็น,
การทดสอบ Preece, การทดสอบด้วยค้อน |
| กำลังการผลิต |
| 18. กำลังการผลิตสูงสุด |
50,000 ตันต่อปี |

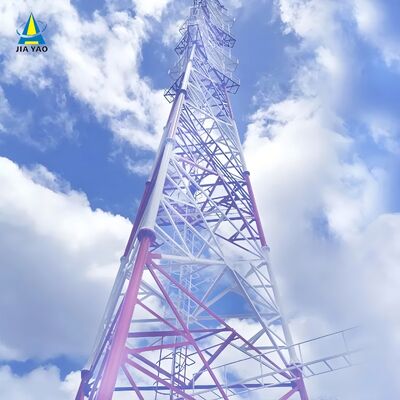

โครงสร้างตาข่ายของเสาท่อเหล็ก 3 ขาคืออะไร?
โครงสร้างตาข่ายของเสาท่อเหล็ก 3 ขาเป็นโครงสร้างแบบโครงถักที่เชื่อมต่อขาตั้งท่อแนวตั้งทั้งสามของเสา ประกอบด้วยท่อเหล็กกลวงขนาดเล็ก (สอดคล้องกับวัสดุขาหลัก เช่น ท่อเหล็กไร้รอยต่อ/เชื่อม) ส่วนประกอบตาข่ายเหล่านี้สร้างการเชื่อมต่อแนวนอนและแนวทแยงแบบไขว้ระหว่างขาตั้งทั้งสาม สร้างรูปแบบคล้ายใยแมงมุมสามเหลี่ยมตลอดความสูงของเสา โครงสร้างนี้ทำงานร่วมกับการออกแบบที่เรียวของเสา (กว้างที่ฐาน แคบที่ด้านบน) เพื่อกระจายแรงในแนวตั้ง (น้ำหนักเสา น้ำหนักอุปกรณ์) และแรงด้านข้าง (ลม แผ่นดินไหว) อย่างสม่ำเสมอทั่วทั้งสามขา ตาข่ายแบบท่อไม่เพียงแต่เพิ่มความแข็งแรงและความมั่นคงของโครงสร้างเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์อีกด้วย ลดแรงต้านลมได้ 30% เมื่อเทียบกับโครงสร้างตาข่ายเหล็กมุมแบบดั้งเดิม ทำให้เสามีความยืดหยุ่นสูงต่อสภาพแวดล้อมที่รุนแรงหรือมีลมแรง นอกจากนี้ การใช้ส่วนประกอบแบบท่อช่วยให้โครงสร้างมีน้ำหนักเบาในขณะที่ยังคงความสามารถในการรับน้ำหนักสูง

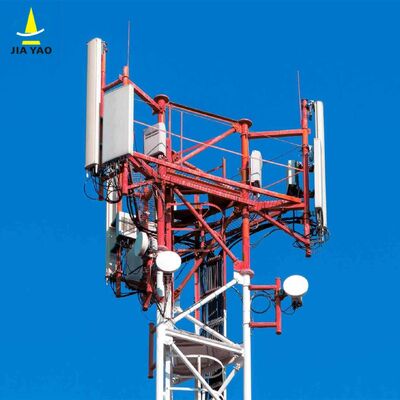

จะติดตั้งจาน MW บนเสาท่อเหล็ก 3 ขาได้อย่างไร?
การติดตั้งจานไมโครเวฟ (MW) บนเสาท่อเหล็ก 3 ขาเป็นไปตามกระบวนการที่ปลอดภัยและได้มาตรฐาน สอดคล้องกับการออกแบบโครงสร้างของเสาและมาตรฐานอุตสาหกรรม:
- การตรวจสอบก่อนการติดตั้ง: ยืนยันความสามารถในการรับน้ำหนักของเสา (ตามมาตรฐาน TIA-222-G และ GB 50017) เพื่อให้แน่ใจว่าสามารถรองรับจาน MW ฮาร์ดแวร์สำหรับติดตั้ง และน้ำหนักที่เกี่ยวข้อง ตรวจสอบขายึดเสาอากาศที่ติดตั้งไว้ล่วงหน้าของเสา (อุปกรณ์เสริมในตัว) เพื่อความสมบูรณ์ของโครงสร้าง
- การเตรียมขายึด: ใช้ขายึดเสาอากาศเฉพาะของเสา (หรือขายึดที่ผลิตเองซึ่งเข้ากันได้กับตาข่ายแบบท่อ) และยึดเข้ากับขาหลักของเสาหรือโครงตาข่ายโดยใช้สลักเกลียวแรงดึงสูงเกรด 8.8 (ISO 898) ตรวจสอบให้แน่ใจว่าขายึดอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการ และขันแน่นตามแรงบิดที่กำหนด
- การยกและจัดตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ไปยังความสูงเป้าหมาย (โดยทั่วไปจะอยู่ใกล้ส่วนบนของเสาหรือบนแท่นบำรุงรักษา) ปรับมุมราบและมุมเงยของจานให้ตรงกับจุดรับ/ส่งปลายทาง โดยใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์เพื่อความแม่นยำ
- การยึดให้แน่น: ติดตั้งจาน MW เข้ากับขายึดที่ติดตั้งไว้ โดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนา ไม่สั่นคลอน ตรวจสอบแรงบิดของสลักเกลียวอีกครั้งด้วยเครื่องมือที่สอบเทียบแล้ว เพื่อให้เป็นไปตามมาตรฐานการเชื่อมและการยึด AWS D1.1
- การเดินสายเคเบิล: เดินสายสัญญาณและสายไฟของจานผ่านระบบจัดการสายเคเบิลในตัวของเสา (หรือตามเส้นทางที่ได้รับการป้องกันบนโครงตาข่าย) เพื่อหลีกเลี่ยงความเสียหายจากสภาพแวดล้อม ตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการหุ้มฉนวนอย่างเหมาะสมและกันน้ำที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของจาน ขายึด และการเชื่อมต่อเพื่อยืนยันความมั่นคง ทดสอบการส่งสัญญาณเพื่อยืนยันการจัดตำแหน่งและการทำงาน ปฏิบัติตามมาตรการความปลอดภัย (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดการติดตั้ง

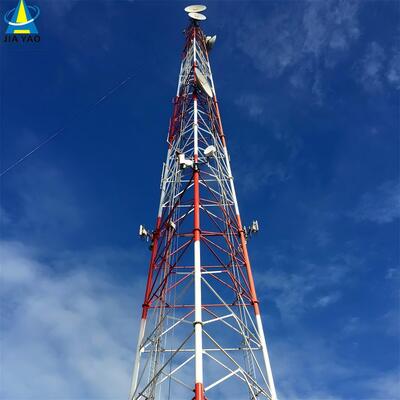

โครงสร้างหลักของเสาท่อเหล็ก 3 ขาคืออะไร?
โครงสร้างหลักของเสาท่อเหล็ก 3 ขาเป็นระบบโครงถักสามเหลี่ยมแบบรองรับตัวเอง ออกแบบมาเพื่อความมั่นคง การรับน้ำหนัก และประสิทธิภาพตามหลักอากาศพลศาสตร์ ประกอบด้วยส่วนประกอบหลักสามส่วน:
- ขาตั้งท่อแนวตั้งสามขา: ส่วนประกอบรับน้ำหนักหลัก ทำจากท่อเหล็กไร้รอยต่อหรือเชื่อม (เป็นไปตามมาตรฐาน Q345B/ASTM A500) จัดเรียงเป็นรูปสามเหลี่ยม ขาเหล่านี้ถ่ายเทน้ำหนักรวมของเสา (รวมถึงอุปกรณ์และน้ำหนักจากสภาพแวดล้อม) ไปยังฐานราก
- โครงตาข่ายท่อ: ท่อเหล็กกลวงขนาดเล็กที่เชื่อมต่อขาหลักทั้งสามในแนวนอนและแนวทแยง ระบบโครงถักแบบไขว้กระจายน้ำหนักอย่างสม่ำเสมอ เพิ่มความแข็งแรงของโครงสร้าง และลดแรงต้านลม สร้างรูปแบบตาข่ายที่เป็นลักษณะเฉพาะของเสา

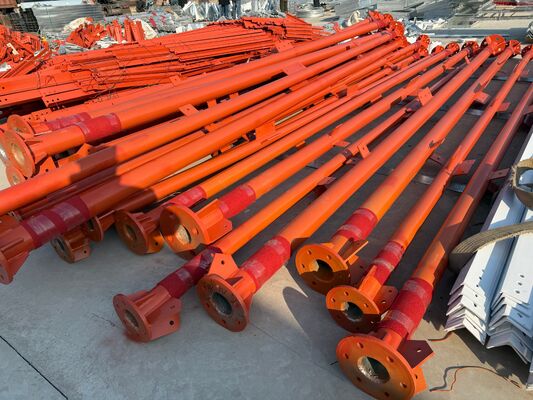

- โครงสร้างเรียวและการเชื่อมต่อหน้าแปลน: เสาจะแคบลงเรื่อยๆ จากฐานถึงด้านบน (ฐานกว้าง ด้านบนแคบ) เพื่อเพิ่มประสิทธิภาพในการต้านทานลมแรง (สูงสุด 200 กม./ชม.) และแผ่นดินไหว ส่วนประกอบของเสาจะเชื่อมต่อกันด้วยหน้าแปลนสลักเกลียวแรงดึงสูง ทำให้การประกอบมีความปลอดภัยและลดความเสี่ยงในการบำรุงรักษา
ส่วนประกอบเหล่านี้ประกอบกันเป็นกระดูกสันหลังของโครงสร้าง โดยมีอุปกรณ์เสริมในตัว (เช่น แท่นบันได) เพิ่มการรองรับการใช้งานโดยไม่กระทบต่อความสมบูรณ์ของโครงสร้างหลัก
แท่นวาง, บันได
A. แท่นวาง
- วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานที่มั่นคงบนที่สูงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบจาน MW เสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ นอกจากนี้ยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานระหว่างการเข้าถึงเสา
- คุณสมบัติการออกแบบ: ผลิตจากเหล็กชุบสังกะสี (ตามมาตรฐาน ASTM A123 เพื่อความทนทานต่อการกัดกร่อน) และรวมเข้ากับโครงสร้างตาข่ายที่ความสูงที่กำหนด พร้อมราวกันตกเพื่อป้องกันการตก และพื้นผิวกันลื่นเพื่อความมั่นคงของคนงาน ออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ โดยสอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของเสา อาจมีช่องทางเข้าเพื่อความสะดวกในการเคลื่อนย้ายระหว่างส่วนต่างๆ ของเสา
- ข้อได้เปรียบหลัก: วางตำแหน่งอย่างมีกลยุทธ์ใกล้กับจุดติดตั้งอุปกรณ์เพื่อปรับปรุงงานบำรุงรักษา เพิ่มประสิทธิภาพการดำเนินงาน
B. บันได
- วัตถุประสงค์: ระบบการเข้าถึงเพื่อความปลอดภัยโดยเฉพาะที่ช่วยให้คนงานสามารถปีนเสาเพื่อเข้าถึงแท่นวาง อุปกรณ์ หรือส่วนบนสุดสำหรับการติดตั้ง การตรวจสอบ หรือการซ่อมแซม
- คุณสมบัติการออกแบบ: ผลิตจากเหล็กชุบสังกะสีเพื่อความทนทานและการทนต่อการกัดกร่อน พร้อมขั้นบันไดที่เว้นระยะห่างเท่ากัน (ตามมาตรฐานความปลอดภัยอุตสาหกรรม) เพื่อความสะดวกในการปีน พร้อมกลไกป้องกันการตก (เช่น รางนำสายสำหรับสายรัดนิรภัย) เพื่อลดความเสี่ยงจากการตก สอดคล้องกับข้อกำหนดการออกแบบ "บันไดป้องกันการตก" ของเสา ติดตั้งในแนวตั้งกับขาหลักหรือโครงตาข่าย เพื่อให้เส้นทางที่ปลอดภัยและมั่นคง
- การปฏิบัติตามข้อกำหนด: ออกแบบตามกฎระเบียบความปลอดภัยและมาตรฐานการออกแบบเสา (เช่น TIA-222-G, GB 50017) โดยให้ความสำคัญกับการปกป้องคนงานระหว่างการเข้าถึงในแนวตั้ง
โดยรวมแล้ว แท่นวางและบันไดช่วยเพิ่มความสามารถในการใช้งานของเสาโดยการอำนวยความสะดวกในการเข้าถึงอุปกรณ์บนที่สูงอย่างปลอดภัยและมีประสิทธิภาพ รองรับการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง ในขณะที่ยังคงเป็นไปตามข้อกำหนดด้านความปลอดภัยและความทนทานของอุตสาหกรรม
กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!
การเยี่ยมชมของลูกค้า
การประกอบ,การทดสอบเสาสัญญาณเหล็กชุบสังกะสี
การรับรอง
กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!
ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ

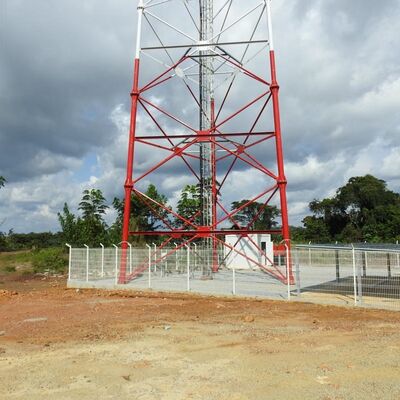

เสารองรับตัวเอง
เสารองรับตัวเองมักจะเป็นเสา 3 ขา หรือ 4 ขา และวัสดุเป็นท่อเหล็ก หรือ เหล็กฉาก สำหรับการเชื่อมต่อ เสาท่อจะเชื่อมต่อด้วยหน้าแปลน และเสาเหล็กฉากจะเชื่อมต่อด้วยน็อตและสลักเกลียว
คุณสมบัติ:
1. สัมประสิทธิ์แรงลมต่ำ ต้านทานลมแรง
2. ประหยัดทรัพยากรที่ดิน ทำเลสะดวก
ขนส่งและติดตั้งสะดวก

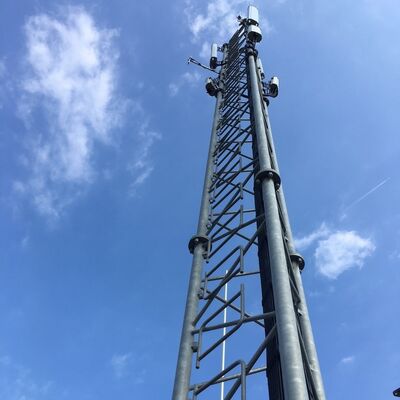

เสาท่อเหล็ก
เสาท่อ หมายถึง โครงสร้างเหล็กสูงแบบรองรับตัวเอง โดยมีเสาของหอคอยทำจากท่อเหล็ก และส่วนลำตัวของหอคอยมีรูปทรงสามเหลี่ยม ลักษณะสำคัญคือเสาท่อทั้งสามทำจากท่อเหล็ก และส่วนลำตัวของหอคอยมีรูปทรงสามเหลี่ยม ซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กฉาก
เสาโมโนโพล
เสาท่อเดี่ยว หรือที่เรียกว่าเสาโมโนโพล เป็นประเภทที่ใช้กันทั่วไป มีรูปลักษณ์สวยงาม ครอบคลุมพื้นที่เล็กน้อย 9 ถึง 18 ตารางเมตร คุ้มค่า และได้รับการยอมรับจากผู้ก่อสร้างส่วนใหญ่ ลำตัวเสาใช้ส่วนตัดที่สมเหตุสมผลกว่า ซึ่งเชื่อมต่อกันด้วยสลักเกลียวแรงดึงสูง มีคุณสมบัติการติดตั้งง่าย และสามารถปรับให้เข้ากับสภาพพื้นที่ที่ซับซ้อนได้หลากหลาย
เสาแบบยึดโยง
เสาแบบยึดโยงมีรูปลักษณ์แปลกตา และลักษณะที่ใหญ่ที่สุดคือเสริมความแข็งแรงด้วยลวดสลิงเหล็ก เสาแบบยึดโยงเป็นเสาสื่อสารประเภททั่วไปที่ประหยัดและใช้งานได้จริง มีน้ำหนักเบาและราคาถูกกว่าประเภทอื่น เหมาะอย่างยิ่งสำหรับพื้นที่กว้างทางภูมิศาสตร์
หอสังเกตการณ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้เป็นหลักในการสังเกตสภาพแวดล้อมโดยรอบ และมีบทบาทสำคัญในหลายสาขา การออกแบบเน้นความกลมกลืนและความเป็นหนึ่งเดียวกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะสอดคล้องกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยลำตัวเสา แท่นวาง หอคอย และบันได โดยมีโครงสร้างที่กะทัดรัดและทนทาน
เสาต้นไม้พราง
เสาต้นไม้พรางเป็นเสาเทียมประเภทหนึ่งของเสาต้นไม้เลียนแบบ โดยมีฐานเหมือนจริง บวกกับการออกแบบที่ประณีต เมื่อวางไว้ท่ามกลางต้นไม้จริงในบริเวณที่เที่ยวชม สวนสาธารณะ และจัตุรัส จะกลายเป็นส่วนหนึ่งของธรรมชาติ
คุณสมบัติ:
1. โครงสร้างประณีตและรูปลักษณ์สวยงาม
2. ความเสถียรของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน
3. พื้นที่ครอบครองน้อยและผลตอบแทนทางเศรษฐกิจสูง
บริการของเรา
JIAYAO CO., LTD. เป็นผู้ผลิตเสาสัญญาณโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและเสาสัญญาณสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ
เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กฉาก เสาท่อ เสาโมโนโพล เสาต้นสน เสาแบบยึดโยง และหอสังเกตการณ์ แผนกของเราประกอบด้วยฝ่ายออกแบบ วิจัยและพัฒนา ตรวจสอบ ห้องปฏิบัติการ ควบคุมคุณภาพ ชุบสังกะสี และแผนกเสาสัญญาณเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
