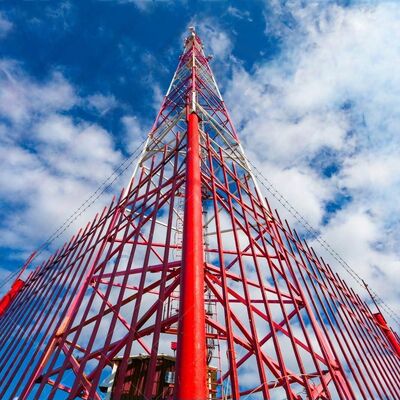

45M หอคอยเหล็กท่อ 3 ขาสำหรับงานหนัก มีความแข็งแรงทนทานต่อแรงกระแทกสูง เหมาะสำหรับหอคอยโทรคมนาคม ไมโครเวฟ และระบบรักษาความปลอดภัย
เราเชี่ยวชาญในการออกแบบและผลิตหอคอยเหล็กแบบกำหนดเองสำหรับงานโทรคมนาคม การเฝ้าระวัง การสังเกตการณ์ และการรักษาความปลอดภัย ข้อมูลผลิตภัณฑ์โดยละเอียดมีดังนี้:
1.รายละเอียดสำคัญ:
แหล่งกำเนิดสินค้า: เหอเป่ย, จีน (แผ่นดินใหญ่) ; ชื่อแบรนด์: Jaoyao หรือ OEM ; หมายเลขรุ่น: หอคอยโทรคมนาคม
การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน หรือ ทาสี
2.การบรรจุและจัดส่ง:
รายละเอียดการบรรจุ: หอคอยโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า
การจัดส่ง: จัดส่งภายใน 20 วันหลังจากการชำระเงินจากท่าเรือเทียนจิน
ส่วนประกอบหอคอย: หอคอยเหล็กหนึ่งหอจะถูกแยกออกเป็นหลายมัด
สลักเกลียว: วัสดุบรรจุภัณฑ์เป็นถุงไนลอนที่แข็งแรง หรือ ถังเหล็ก
3.ข้อมูลทางเทคนิค
| การออกแบบ |
| 1. รหัสการออกแบบ |

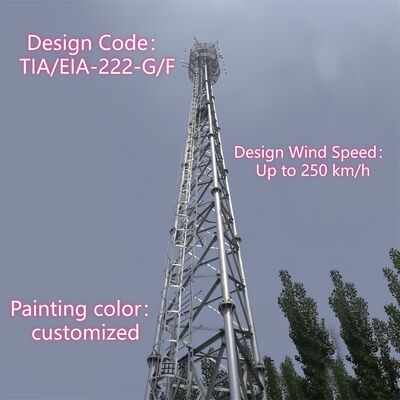

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| เหล็กโครงสร้าง |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. ความแข็งแรงแรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
| 9. เกรด |
เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายส่วนประกอบ |
การปั๊มด้วยไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีสำหรับส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีสำหรับสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
| การทดสอบ |
| 17. การทดสอบในโรงงาน |
การทดสอบแรงดึง, การวิเคราะห์องค์ประกอบ, การทดสอบชาร์ปี้ (การทดสอบแรงกระแทก), การดัดเย็น,
การทดสอบพรีซ, การทดสอบค้อน |
| กำลังการผลิต |
| 18. กำลังการผลิตสูงสุด |
50,000 ตันต่อปี |

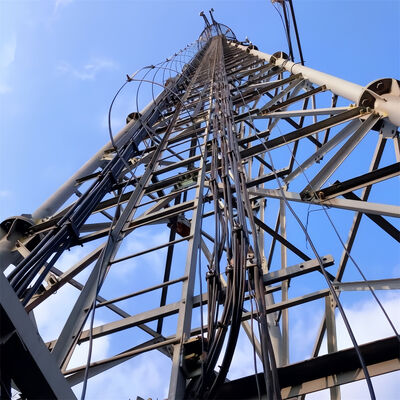

โครงสร้างตาข่ายของหอคอยเหล็กท่อ 3 ขาคืออะไร?
โครงสร้างตาข่ายของหอคอยเหล็กท่อ 3 ขาเป็นโครงสร้างแบบโครงถักที่เชื่อมต่อขาหอคอยที่เป็นท่อกลม 3 ขาเข้าด้วยกัน ประกอบด้วยท่อเหล็กกลวงขนาดเล็ก (เหมือนกับวัสดุขาหลัก เช่น ท่อเหล็กไร้ตะเข็บ/เชื่อม) สมาชิกตาข่ายเหล่านี้สร้างการเชื่อมต่อแบบไขว้แนวนอนและแนวทแยงระหว่างขา 3 ขา สร้างรูปแบบคล้ายใยแมงมุมสามเหลี่ยมตลอดความสูงของหอคอย โครงสร้างนี้ทำงานร่วมกับการออกแบบที่เรียวของหอคอย (กว้างที่ฐาน แคบที่ด้านบน) เพื่อกระจายแรงในแนวตั้ง (น้ำหนักหอคอย น้ำหนักอุปกรณ์) และแรงด้านข้าง (ลม แผ่นดินไหว) อย่างสม่ำเสมอทั่วทั้ง 3 ขา ตาข่ายแบบท่อไม่เพียงแต่เพิ่มความแข็งแกร่งและความมั่นคงของโครงสร้างเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์อีกด้วย ลดแรงต้านลมได้ 30% เมื่อเทียบกับโครงสร้างตาข่ายเหล็กมุมแบบดั้งเดิม ทำให้หอคอยสามารถปรับตัวเข้ากับสภาพแวดล้อมที่รุนแรงหรือมีลมแรงได้อย่างดีเยี่ยม นอกจากนี้ การใช้สมาชิกแบบท่อทำให้โครงสร้างมีน้ำหนักเบาในขณะที่ยังคงความสามารถในการรับน้ำหนักสูง

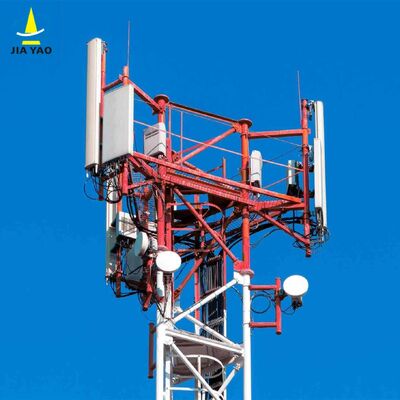

จะติดตั้งจาน MW บนหอคอยเหล็กท่อ 3 ขาได้อย่างไร?
การติดตั้งจานไมโครเวฟ (MW) บนหอคอยเหล็กท่อ 3 ขาเป็นไปตามกระบวนการที่ปลอดภัยและได้มาตรฐาน สอดคล้องกับการออกแบบโครงสร้างของหอคอยและมาตรฐานอุตสาหกรรม:
- การตรวจสอบก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอย (ตามมาตรฐาน TIA-222-G และ GB 50017) เพื่อให้แน่ใจว่าสามารถรองรับจาน MW ฮาร์ดแวร์สำหรับติดตั้ง และน้ำหนักที่เกี่ยวข้องได้ ตรวจสอบตัวยึดเสาอากาศที่ติดตั้งไว้ล่วงหน้าของหอคอย (อุปกรณ์เสริมที่รวมอยู่) เพื่อความสมบูรณ์ของโครงสร้าง
- การเตรียมตัวยึด: ใช้ตัวยึดเสาอากาศเฉพาะของหอคอย (หรือตัวยึดที่ผลิตขึ้นเองซึ่งเข้ากันได้กับตาข่ายแบบท่อ) และยึดเข้ากับขาหลักของหอคอยหรือโครงถักตาข่ายโดยใช้สลักเกลียวแรงดึงสูงเกรด 8.8 (ISO 898) ตรวจสอบให้แน่ใจว่าตัวยึดอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการ และขันแน่นตามแรงบิดที่กำหนด
- การยกและจัดตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ไปยังความสูงเป้าหมาย (โดยทั่วไปจะอยู่ใกล้ส่วนบนของหอคอยหรือบนแท่นบำรุงรักษา) ปรับมุมราบและมุมเงยของจานให้ตรงกับจุดรับ/ส่งปลายทาง โดยใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์เพื่อความแม่นยำ
- การยึดให้แน่น: ติดตั้งจาน MW เข้ากับตัวยึดที่ติดตั้งไว้โดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนา ไม่สั่นคลอน ตรวจสอบแรงบิดของสลักเกลียวอีกครั้งด้วยเครื่องมือที่สอบเทียบแล้ว เพื่อให้เป็นไปตามมาตรฐานการเชื่อมและการยึด AWS D1.1
- การเดินสายเคเบิล: เดินสายสัญญาณและสายไฟของจานผ่านระบบจัดการสายเคเบิลในตัวของหอคอย (หรือตามเส้นทางที่ได้รับการป้องกันบนโครงสร้างตาข่าย) เพื่อหลีกเลี่ยงความเสียหายจากสภาพแวดล้อม ตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการหุ้มฉนวนอย่างเหมาะสมและกันน้ำที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของจาน ตัวยึด และการเชื่อมต่อเพื่อยืนยันความมั่นคง ทดสอบการส่งสัญญาณเพื่อยืนยันการจัดตำแหน่งและการทำงาน ปฏิบัติตามมาตรการความปลอดภัย (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดการติดตั้ง

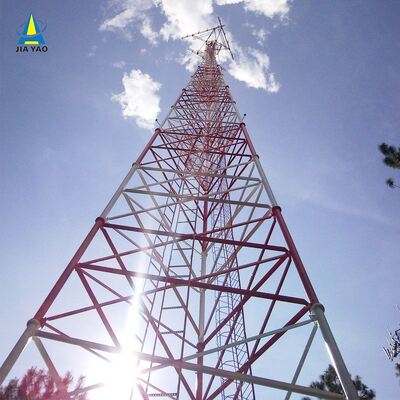

โครงสร้างหลักของหอคอยเหล็กท่อ 3 ขาคืออะไร?
โครงสร้างหลักของหอคอยเหล็กท่อ 3 ขาเป็นระบบโครงสร้างแบบสามเหลี่ยมที่รองรับตัวเองได้ ออกแบบมาเพื่อความมั่นคง การรับน้ำหนัก และประสิทธิภาพตามหลักอากาศพลศาสตร์ ประกอบด้วยส่วนประกอบหลัก 3 ส่วน:

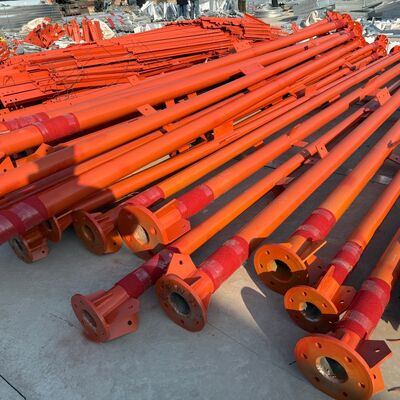

- ขาหอคอยที่เป็นท่อกลม 3 ขา: ส่วนประกอบรับน้ำหนักหลัก ทำจากท่อเหล็กไร้ตะเข็บหรือเชื่อม (ตามมาตรฐาน Q345B/ASTM A500) จัดเรียงเป็นรูปสามเหลี่ยม ขาเหล่านี้จะถ่ายเทน้ำหนักรวมของหอคอย (รวมถึงอุปกรณ์และน้ำหนักจากสภาพแวดล้อม) ไปยังฐานราก
- โครงถักตาข่ายแบบท่อ: ท่อเหล็กกลวงขนาดเล็กที่เชื่อมต่อขาหลัก 3 ขาในแนวนอนและแนวทแยง ระบบโครงถักแบบไขว้กระจายน้ำหนักอย่างสม่ำเสมอ เพิ่มความแข็งแกร่งของโครงสร้าง และลดแรงต้านลม สร้างรูปแบบตาข่ายที่เป็นลักษณะเฉพาะของหอคอย
- โครงสร้างเรียวและการเชื่อมต่อหน้าแปลน: หอคอยจะแคบลงเรื่อยๆ จากฐานถึงด้านบน (ฐานกว้าง ด้านบนแคบ) เพื่อเพิ่มประสิทธิภาพในการต้านทานลมแรง (สูงสุด 200 กม./ชม.) และแผ่นดินไหว ส่วนของหอคอยจะเชื่อมต่อกันด้วยหน้าแปลนสลักเกลียวแรงดึงสูง ทำให้การประกอบมีความปลอดภัยและลดความเสี่ยงในการบำรุงรักษา
ส่วนประกอบเหล่านี้ประกอบกันเป็นกระดูกสันหลังของโครงสร้าง โดยมีอุปกรณ์เสริมในตัว (เช่น แท่นบันได) เพิ่มการรองรับการใช้งานโดยไม่กระทบต่อความสมบูรณ์ของโครงสร้างหลัก
แท่นวาง, บันได
A. แท่นวาง
- วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานที่มั่นคงบนที่สูงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบจาน MW เสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ นอกจากนี้ยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานระหว่างการเข้าถึงหอคอย
- คุณสมบัติการออกแบบ: ผลิตจากเหล็กอาบสังกะสี (ตามมาตรฐาน ASTM A123 เพื่อความทนทานต่อการกัดกร่อน) และรวมเข้ากับโครงสร้างตาข่ายที่ความสูงที่กำหนด พร้อมราวกันตกเพื่อป้องกันการตก และพื้นผิวกันลื่นเพื่อความมั่นคงของคนงาน ออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ ให้สอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของหอคอย อาจมีช่องทางเข้าเพื่อความสะดวกในการเคลื่อนย้ายระหว่างส่วนต่างๆ ของหอคอย
- ข้อได้เปรียบหลัก: วางตำแหน่งอย่างมีกลยุทธ์ใกล้กับจุดติดตั้งอุปกรณ์เพื่อปรับปรุงงานบำรุงรักษา เพิ่มประสิทธิภาพการดำเนินงาน
B. บันได
- วัตถุประสงค์: ระบบการเข้าถึงเพื่อความปลอดภัยโดยเฉพาะที่ช่วยให้คนงานสามารถปีนหอคอยเพื่อเข้าถึงแท่นวาง อุปกรณ์ หรือส่วนบนสุดสำหรับการติดตั้ง การตรวจสอบ หรือการซ่อมแซม
- คุณสมบัติการออกแบบ: สร้างจากเหล็กอาบสังกะสีเพื่อความทนทานและการทนต่อการกัดกร่อน พร้อมขั้นบันไดที่เว้นระยะห่างเท่าๆ กัน (ตามมาตรฐานความปลอดภัยอุตสาหกรรม) เพื่อความสะดวกในการปีน พร้อมกลไกป้องกันการตก (เช่น รางนำสายเคเบิลสำหรับสายรัดนิรภัย) เพื่อลดความเสี่ยงจากการตก ซึ่งสอดคล้องกับข้อกำหนดการออกแบบ "บันไดป้องกันการตก" ของหอคอย ติดตั้งในแนวตั้งกับขาหลักหรือโครงถักตาข่าย เพื่อให้เส้นทางที่ปลอดภัยและมั่นคง
- การปฏิบัติตามข้อกำหนด: ออกแบบตามกฎระเบียบความปลอดภัยและมาตรฐานการออกแบบหอคอย (เช่น TIA-222-G, GB 50017) โดยให้ความสำคัญกับการปกป้องคนงานระหว่างการเข้าถึงในแนวตั้ง
โดยรวมแล้ว แท่นวางและบันไดช่วยเพิ่มประโยชน์ใช้สอยของหอคอยโดยช่วยให้สามารถเข้าถึงอุปกรณ์บนที่สูงได้อย่างปลอดภัยและมีประสิทธิภาพ สนับสนุนการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง ในขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านความปลอดภัยและความทนทานของอุตสาหกรรม
กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!
การเยี่ยมชมของลูกค้า
การประกอบ,การทดสอบหอคอยเหล็กชุบสังกะสี
การรับรอง
กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!
ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ
หอคอยแบบตั้งอิสระ
หอคอยแบบตั้งอิสระมักจะเป็นหอคอย 3 ขาหรือ 4 ขา และวัสดุเป็นท่อเหล็กหรือเหล็กฉาก สำหรับการเชื่อมต่อ หอคอยท่อจะเชื่อมต่อด้วยหน้าแปลน และหอคอยเหล็กฉากจะเชื่อมต่อด้วยน็อตและสลักเกลียว
คุณสมบัติ:
1. สัมประสิทธิ์แรงลมต่ำ ต้านทานลมแรง
2. ประหยัดทรัพยากรที่ดิน ทำเลสะดวก
ขนส่งและติดตั้งสะดวก
หอคอยเหล็กท่อ
หอคอยท่อหมายถึงโครงสร้างเหล็กสูงแบบตั้งอิสระที่มีเสาหอคอยทำจากท่อเหล็กและส่วนลำตัวหอคอยเป็นรูปสามเหลี่ยม ลักษณะสำคัญคือเสาหอคอยท่อทั้งสามทำจากท่อเหล็กและส่วนลำตัวหอคอยเป็นรูปสามเหลี่ยม ซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กฉาก
หอคอยเสาเดี่ยว
หอคอยท่อเดี่ยว หรือที่เรียกว่าหอคอยเสาเดี่ยว เป็นประเภทที่ใช้กันทั่วไป มีรูปลักษณ์สวยงาม ครอบคลุมพื้นที่ขนาดเล็ก 9 ถึง 18 ตารางเมตร คุ้มค่า และได้รับการยอมรับจากผู้ก่อสร้างส่วนใหญ่ ลำตัวหอคอยใช้ส่วนตัดที่สมเหตุสมผลกว่า ซึ่งเชื่อมต่อกันด้วยสลักเกลียวแรงสูง มีคุณสมบัติการติดตั้งง่ายและสามารถปรับให้เข้ากับไซต์งานที่ซับซ้อนได้หลากหลาย
หอคอยแบบยึดโยง
หอคอยแบบยึดโยงมีรูปลักษณ์แปลกใหม่ และลักษณะที่ใหญ่ที่สุดคือเสริมความแข็งแรงด้วยการใช้ลวดสลิงเหล็ก หอคอยแบบยึดโยงเป็นหอคอยสื่อสารประเภททั่วไปที่ประหยัดและใช้งานได้จริง มีน้ำหนักเบาและราคาถูกกว่าประเภทอื่น เหมาะอย่างยิ่งสำหรับพื้นที่ทางภูมิศาสตร์ที่กว้างขวาง
หอคอยยาม
หอคอยยามเป็นอาคารอเนกประสงค์ที่ใช้เป็นหลักในการสังเกตสภาพแวดล้อมโดยรอบ และมีบทบาทสำคัญในหลายสาขา การออกแบบเน้นความกลมกลืนและความเป็นหนึ่งเดียวกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะสอดคล้องกับสภาพแวดล้อมโดยรอบ หอคอยสังเกตการณ์มักประกอบด้วยลำตัวหอคอย แท่นวาง หอคอย และบันได โครงสร้างมีความกะทัดรัดและทนทาน
หอคอยต้นไม้พราง
หอคอยต้นไม้พรางเป็นหอคอยเลียนแบบต้นไม้เทียมอีกชนิดหนึ่ง โดยมีฐานเหมือนต้นไม้จริง บวกกับการออกแบบที่ประณีต เมื่อวางไว้ท่ามกลางต้นไม้จริงในบริเวณชมวิว สวนสาธารณะ และจัตุรัส ก็จะเป็นส่วนหนึ่งของธรรมชาติ
คุณสมบัติ:
1. โครงสร้างประณีตและรูปลักษณ์สวยงาม
2. ความเสถียรของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน
3. พื้นที่ครอบครองน้อยและผลตอบแทนทางเศรษฐกิจสูง
บริการของเรา
JIAYAO CO., LTD. เป็นผู้ผลิตหอคอยโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและหอคอยสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศที่แตกต่างกัน
เราเชี่ยวชาญในการออกแบบและผลิตหอคอยเหล็กฉาก หอคอยเหล็กท่อ หอคอยเสาเดี่ยว หอคอยต้นสน หอคอยแบบยึดโยง และหอคอยยาม แผนกของเราประกอบด้วยฝ่ายออกแบบ วิจัยและพัฒนา ตรวจสอบ ห้องปฏิบัติการ ควบคุมคุณภาพ ชุบสังกะสี และแผนกหอคอยเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
