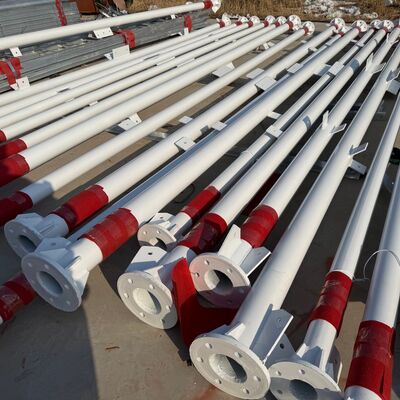

เสาโทรคมนาคมชุบสังกะสีแบบท่อ 3 ขาที่มีอายุการใช้งานยาวนาน ออกแบบมาสำหรับการใช้งานเครือข่ายไมโครเวฟ 5G 4G กลางแจ้ง
เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กแบบกำหนดเองสำหรับการใช้งานด้านโทรคมนาคม การตรวจสอบ การสังเกตการณ์ และการรักษาความปลอดภัยด้านล่างนี้เป็นข้อมูลผลิตภัณฑ์โดยละเอียด:
1.รายละเอียดที่สำคัญ:
แหล่งกำเนิดสินค้า: เหอเป่ย์, จีน (แผ่นดินใหญ่) ; ชื่อแบรนด์: Jaoyao หรือ OEM; หมายเลขรุ่น: เทเลคอมทาวเวอร์
การรักษาพื้นผิว: จุ่มร้อนชุบสังกะสีหรือทาสี
2. บรรจุภัณฑ์และการจัดส่ง:
รายละเอียดบรรจุภัณฑ์: เทเลคอมทาวเวอร์จะรวมกลุ่มด้วยสายรัดสังกะสีตามความต้องการของลูกค้า
ส่งมอบ: จัดส่งภายใน 20 วันหลังจากชำระเงินจากท่าเรือเทียนจิน
สมาชิกของหอคอย: หอคอยเหล็กหนึ่งหอถูกแยกออกเป็นหลายกลุ่ม
สลักเกลียว: วัสดุบรรจุภัณฑ์เป็นถุงไนลอนหรือถังเหล็กที่แข็งแรง
3. ข้อมูลทางเทคนิค
| ออกแบบ |
| 1. รหัสการออกแบบ |
ANSI/TIA-222-G/H/F, EN 1991-1-4 และ EN 1993-3-1
|
| โครงสร้างเหล็ก |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| มาตรฐาน ASTM A36 |
ASTM A572 Gr50 |
| EN10025:S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ออกแบบความเร็วลม |
สูงสุด 250 กม./ชม |
| 4. การโก่งตัวที่อนุญาต |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. แรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงของผลผลิต (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. แรงกระแทก KV (J) |
27(20°ซ)---Q235B(S235JR) |
27(20°ซ)---Q345B(S355JR) |
| 27(0°ซ)---Q235C(S235J0) |
27(0°ซ)---Q345C(S355J0) |
| 27(-20°ซ)---Q235D(S235J2) |
27(-20°ซ)---Q345D(S355J2) |
| สลักเกลียวและถั่ว |
| 9. เกรด |
ชั้นประถมศึกษาปีที่ 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติทางกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 ถั่ว |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานสำหรับมิติ |
| 11.1 สลักเกลียว |
ดิน7990, ดิน931, ดิน933 |
| 11.2 ถั่ว |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
ดิน7989, ดิน127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมอาร์กป้องกัน CO2 และการเชื่อมอาร์กใต้น้ำ (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายของสมาชิก |
ปั๊มกดไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีของส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีของสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
| ทดสอบ |
| 17. การทดสอบจากโรงงาน |
การทดสอบแรงดึง, การวิเคราะห์องค์ประกอบ, การทดสอบความคมชัด (การทดสอบแรงกระแทก), การดัดเย็น,
การทดสอบล่วงหน้า, การทดสอบค้อน |
| ความจุ |
| 18. กำลังการผลิตสูงสุด |
50,000 ตันต่อปี |

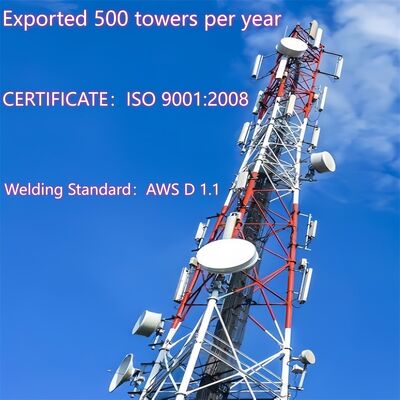

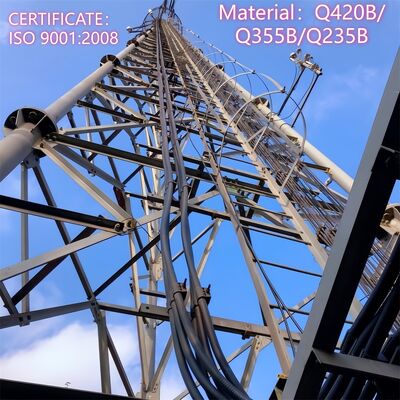

โครงสร้าง Lattcie ของหอเหล็กท่อ 3 ขาคืออะไร?
โครงสร้างขัดแตะของหอคอยเหล็กท่อ 3 ขาเป็นโครงคล้ายโครงถักที่เชื่อมต่อขาท่อแนวตั้งทั้งสามของหอคอย ประกอบด้วยท่อเหล็กกลวงขนาดเล็ก (สอดคล้องกับวัสดุขาหลัก เช่น ท่อเหล็กไร้ตะเข็บ/เชื่อม) โครงสร้างโครงตาข่ายเหล่านี้สร้างการเชื่อมต่อแบบกากบาทในแนวนอนและแนวทแยงระหว่างขาทั้งสามข้าง ทำให้เกิดลวดลายคล้ายใยสามเหลี่ยมตลอดความสูงของหอคอย โครงสร้างนี้ทำงานควบคู่กับการออกแบบให้เรียวของหอคอย (ฐานกว้างขึ้น แคบลงที่ด้านบน) เพื่อกระจายน้ำหนักในแนวตั้ง (น้ำหนักของหอคอย น้ำหนักอุปกรณ์) และแรงด้านข้าง (ลม แผ่นดินไหว) ให้เท่ากันทั่วทั้งขาทั้งสาม โครงสร้างตาข่ายแบบท่อไม่เพียงแต่ช่วยเพิ่มความแข็งแกร่งและเสถียรภาพของโครงสร้างเท่านั้น แต่ยังเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์อีกด้วย โดยลดการลากลมลงถึง 30% เมื่อเทียบกับโครงสร้างโครงตาข่ายเหล็กเชิงมุมแบบดั้งเดิม ทำให้หอคอยสามารถปรับตัวให้เข้ากับสภาพแวดล้อมที่รุนแรงหรือมีลมแรงได้สูง นอกจากนี้ การใช้ส่วนประกอบแบบท่อทำให้โครงสร้างมีน้ำหนักเบาในขณะที่ยังคงความสามารถในการรับน้ำหนักสูง
จะติดจาน MW บนทาวเวอร์เหล็กท่อ 3 ขา ได้อย่างไร?
การติดตั้งจานไมโครเวฟ (MW) บนหอคอยเหล็กท่อ 3 ขาเป็นไปตามกระบวนการที่ปลอดภัยและเป็นมาตรฐาน ซึ่งสอดคล้องกับการออกแบบโครงสร้างและมาตรฐานอุตสาหกรรมของหอคอย:
- การตรวจสอบก่อนการติดตั้ง: ยืนยันความสามารถในการรับน้ำหนักของทาวเวอร์ (ตามมาตรฐาน TIA-222-G และ GB 50017) เพื่อให้แน่ใจว่าสามารถรองรับจาน MW ฮาร์ดแวร์สำหรับติดตั้ง และน้ำหนักที่เกี่ยวข้องได้ ตรวจสอบขายึดเสาอากาศที่ติดตั้งไว้ล่วงหน้าของทาวเวอร์ (อุปกรณ์เสริมในตัว) เพื่อความสมบูรณ์ของโครงสร้าง
- การเตรียมวงเล็บ: ใช้ขายึดเสาอากาศเฉพาะของทาวเวอร์ (หรือขายึดแบบสั่งทำพิเศษที่เข้ากันได้กับโครงตาข่ายแบบท่อ) และยึดเข้ากับขาหลักของหอคอยหรือโครงตาข่ายโดยใช้สลักเกลียวความแข็งแรงสูงเกรด 8.8 (ISO 898) ตรวจสอบให้แน่ใจว่าฉากยึดอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการและขันให้แน่นตามแรงบิดที่ระบุ
- การยกและการวางตำแหน่งจาน: จ้างเครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ให้สูงถึงเป้าหมาย (โดยทั่วไปจะอยู่ใกล้ส่วนบนของหอคอยหรือบนแท่นบำรุงรักษา) ปรับมุมราบและความสูงของจานให้สอดคล้องกับจุดสิ้นสุดการรับ/ส่งสัญญาณ โดยใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์เพื่อความแม่นยำ
- การยึดที่ปลอดภัย: ติดจาน MW เข้ากับขายึดที่ติดตั้งโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ทำให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนาและไม่โยกเยก ตรวจสอบแรงบิดของโบลต์อีกครั้งด้วยเครื่องมือที่ปรับเทียบแล้วเพื่อให้เป็นไปตามมาตรฐานการเชื่อมและการยึด AWS D1.1
- การกำหนดเส้นทางสายเคเบิล: เดินสายสัญญาณและสายไฟของจานผ่านระบบจัดการสายเคเบิลแบบรวมของทาวเวอร์ (หรือตามเส้นทางที่มีการป้องกันบนโครงสร้างขัดแตะ) เพื่อหลีกเลี่ยงความเสียหายต่อสิ่งแวดล้อม ตรวจสอบให้แน่ใจว่าสายเคเบิลมีฉนวนอย่างเหมาะสมและกันน้ำที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบจาน ตัวยึด และการเชื่อมต่อด้วยสายตาเพื่อยืนยันความมั่นคง ทดสอบการส่งสัญญาณเพื่อตรวจสอบการจัดตำแหน่งและการทำงาน ปฏิบัติตามระเบียบการด้านความปลอดภัย (เช่น อุปกรณ์ป้องกันการตกสำหรับผู้ปฏิบัติงาน) ตลอดการติดตั้ง

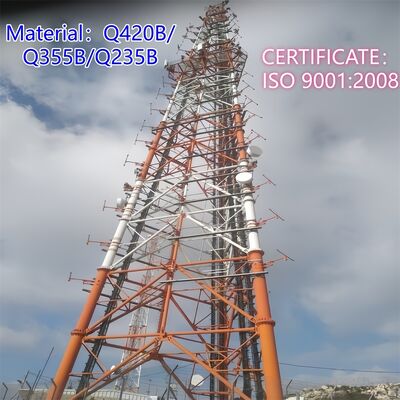

โครงสร้างหลักของหอเหล็กท่อ 3 ขา?
โครงสร้างหลักของหอเหล็กท่อ 3 ขาเป็นระบบโครงสามเหลี่ยมรองรับตัวเอง ออกแบบมาเพื่อความเสถียร การแบกรับน้ำหนัก และประสิทธิภาพทางอากาศพลศาสตร์ ซึ่งประกอบด้วยองค์ประกอบหลัก 3 ส่วน:
- ขาท่อแนวตั้งสามอัน: องค์ประกอบรับน้ำหนักหลัก ทำจากท่อเหล็กไร้ตะเข็บหรือเชื่อม (เป็นไปตามมาตรฐาน Q345B/ASTM A500) ขาเหล่านี้จัดวางเป็นรูปสามเหลี่ยม โดยจะถ่ายน้ำหนักรวมของหอคอย (รวมถึงอุปกรณ์และภาระด้านสิ่งแวดล้อม) ไปยังฐานราก
- โครงถักตาข่ายแบบท่อ: ท่อเหล็กกลวงขนาดเล็กกว่าที่เชื่อมขาหลักทั้งสามในแนวนอนและแนวทแยง ระบบโครงแบบไขว้นี้กระจายโหลดอย่างเท่าเทียมกัน เพิ่มความแข็งแกร่งของโครงสร้าง และลดความต้านทานลม ทำให้เกิดรูปแบบโครงตาข่ายอันเป็นเอกลักษณ์ของหอคอย
- การเชื่อมต่อเฟรมและหน้าแปลนเรียว: หอคอยค่อยๆ แคบลงจากฐานขึ้นไปด้านบน (ฐานกว้างขึ้น ด้านบนแคบลง) เพื่อเพิ่มประสิทธิภาพในการต้านทานลมแรง (สูงสุด 200 กม./ชม.) และแผ่นดินไหว ส่วนทาวเวอร์เชื่อมต่อกันผ่านหน้าแปลนสลักเกลียวแรงดึงสูง ช่วยให้มั่นใจในการประกอบที่ปลอดภัยและลดความเสี่ยงในการบำรุงรักษา
ส่วนประกอบเหล่านี้เป็นกระดูกสันหลังของโครงสร้าง โดยมีอุปกรณ์เสริมในตัว (เช่น แท่น บันได) เพิ่มการรองรับการใช้งานโดยไม่กระทบต่อความสมบูรณ์ของโครงสร้างหลัก
ชานชาลา, บันได
ก. แพลตฟอร์ม
- วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานยกระดับที่มั่นคงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบจาน MW เสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ นอกจากนี้ยังเป็นสถานที่พักผ่อนที่ปลอดภัยสำหรับคนงานระหว่างการเข้าถึงหอคอย
- คุณสมบัติการออกแบบ: ผลิตจากเหล็กชุบสังกะสี (ตาม ASTM A123 สำหรับการต้านทานการกัดกร่อน) และประกอบเข้ากับโครงสร้างโครงตาข่ายที่ความสูงที่กำหนด มีราวกั้นเพื่อความปลอดภัยป้องกันการล้มและพื้นผิวกันลื่นเพื่อความมั่นคงของพนักงาน ออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ โดยสอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของทาวเวอร์ อาจมีทางเข้าออกเพื่อให้เคลื่อนย้ายได้ง่ายระหว่างส่วนหอคอย
- ข้อได้เปรียบที่สำคัญ: วางตำแหน่งเชิงกลยุทธ์ใกล้กับจุดติดตั้งอุปกรณ์เพื่อปรับปรุงงานบำรุงรักษา เพิ่มประสิทธิภาพการดำเนินงาน
บี. บันได
- วัตถุประสงค์: ระบบการเข้าถึงความปลอดภัยโดยเฉพาะที่ช่วยให้พนักงานปีนหอคอยเพื่อเข้าถึงชานชาลา อุปกรณ์ หรือส่วนบนเพื่อติดตั้ง ตรวจสอบ หรือซ่อมแซม
- คุณสมบัติการออกแบบ: สร้างจากเหล็กชุบสังกะสีเพื่อความทนทานและทนต่อการกัดกร่อน โดยมีระยะเว้นระยะเท่ากัน (ตามมาตรฐานความปลอดภัยของอุตสาหกรรม) เพื่อการปีนเขาที่สะดวกสบาย ติดตั้งกลไกป้องกันการตก (เช่น ตัวนำสายเคเบิลสำหรับสายรัดนิรภัย) เพื่อลดความเสี่ยงในการล้ม ซึ่งสอดคล้องกับข้อกำหนดการออกแบบ "บันไดป้องกันการตก" ของทาวเวอร์ ติดในแนวตั้งกับขาหลักหรือโครงตาข่าย เพื่อให้มั่นใจถึงเส้นทางที่มั่นคงและมั่นคง
- การปฏิบัติตาม: ออกแบบให้สอดคล้องกับกฎระเบียบด้านความปลอดภัยและมาตรฐานการออกแบบหอคอย (เช่น TIA-222-G, GB 50017) โดยให้ความสำคัญกับการปกป้องผู้ปฏิบัติงานระหว่างการเข้าถึงในแนวตั้ง
แท่นและบันไดร่วมกันช่วยยกระดับการใช้งานของหอคอยโดยช่วยให้สามารถเข้าถึงอุปกรณ์ในระดับความสูงได้อย่างปลอดภัยและมีประสิทธิภาพ รองรับการทำงานและการบำรุงรักษาอย่างต่อเนื่อง ในขณะเดียวกันก็ปฏิบัติตามข้อกำหนดด้านความปลอดภัยและความทนทานของอุตสาหกรรม
กรุณาคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม!!!
การเยี่ยมชมของลูกค้า
การประกอบ,การทดสอบทาวเวอร์เหล็กชุบสังกะสี
การรับรอง
กรุณาคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม!!!
ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ
หอคอยพยุงตัวเอง
หอคอยรองรับตัวเองมักจะเป็นหอคอย 3 ขา 4 ขาและวัสดุของมันคือท่อเหล็กหรือเหล็กฉาก สำหรับการเชื่อมต่อนั้น หอท่อเชื่อมต่อกันด้วยหน้าแปลน และหอเหล็กมุมเชื่อมต่อกันด้วยน็อตและสลักเกลียว
คุณสมบัติ:
1.ค่าสัมประสิทธิ์แรงลมเล็กน้อย ต้านทานลมแรง
2.ประหยัดทรัพยากรที่ดิน ทำเลสะดวก
การคมนาคมและการติดตั้งที่สะดวก
ทาวเวอร์ท่อเหล็ก
หอคอยท่อหมายถึงโครงสร้างเหล็กสูงที่รองรับตัวเองโดยมีเสาทาวเวอร์ทำจากท่อเหล็กและส่วนตัวหอคอยเป็นรูปสามเหลี่ยม ลักษณะสำคัญคือเสาทาวเวอร์สามท่อทำจากท่อเหล็กและส่วนตัวหอคอยเป็นรูปสามเหลี่ยมซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กมุม
โมโนโพลทาวเวอร์
หอคอยแบบท่อเดี่ยวเรียกอีกอย่างว่าหอคอยโมโนโพล เป็นประเภทที่ใช้กันทั่วไป มีลักษณะสวยงาม ครอบคลุมพื้นที่ขนาดเล็ก 9 ถึง 18 ตารางเมตร คุ้มค่า และถูกนำมาใช้โดยการก่อสร้างส่วนใหญ่ ตัวทาวเวอร์ใช้ส่วนที่เหมาะสมกว่าซึ่งเชื่อมต่อด้วยสลักเกลียวที่มีความแข็งแรงสูง มีลักษณะติดตั้งง่ายและสามารถปรับให้เข้ากับพื้นที่สนามที่ซับซ้อนได้หลากหลาย
กายด์ทาวเวอร์
หอคอย Guyed มีรูปลักษณ์แปลกใหม่ และลักษณะที่ใหญ่ที่สุดของมันถูกเสริมความแข็งแกร่งด้วยการใช้ลวดเหล็ก หอคอย Guyed เป็นหอสื่อสารประเภททั่วไปที่ประหยัดและใช้งานได้จริง มันเบาและถูกกว่าที่อื่น เหมาะมากสำหรับพื้นที่ทางภูมิศาสตร์ที่กว้าง
หอคอยพิทักษ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้สำหรับการสังเกตสภาพแวดล้อมโดยรอบเป็นหลักและมีบทบาทสำคัญในหลายด้าน การออกแบบเน้นความสามัคคีและความสามัคคีกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะประสานกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยตัวหอคอย ชานชาลา หอคอย และบันได โดยมีโครงสร้างที่กะทัดรัดและทนทาน
หอคอยต้นไม้พรางตัว
Camouflaged Tree Tower ยังเป็นต้นไม้เทียมชนิดหนึ่งของ Bionic tree tower ที่มีฐานเหมือนจริง บวกกับการออกแบบที่พิถีพิถัน เมื่อวางไว้ท่ามกลางต้นไม้จริงในพื้นที่ท่องเที่ยว สวนสาธารณะ และจัตุรัส ก็จะเป็นส่วนหนึ่งของธรรมชาติ
คุณสมบัติ:
1. โครงสร้างที่ประณีตและรูปลักษณ์อันงดงาม
2. ความมั่นคงของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน
3. ครอบคลุมพื้นที่ขนาดเล็กและมีผลกระทบทางเศรษฐกิจอย่างมาก
บริการของเรา
เจียเหยา บจก. เป็นผู้ผลิตหอโทรคมนาคมมืออาชีพและได้รับการรับรองโดย ISO9001 เรามุ่งมั่นที่จะมอบโซลูชั่นที่เหมาะสมที่สุดและหอสื่อสารที่ดีที่สุดแก่ลูกค้า สินค้าจำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 มณฑลที่แตกต่างกัน
เราเชี่ยวชาญในการออกแบบและผลิตทาวเวอร์เหล็กมุม, ทาวเวอร์เหล็กท่อ, ทาวเวอร์โมโนโพล, ทาวเวอร์ต้นสน, ทาวเวอร์ Guyed และหอคอยยาม แผนกของเราประกอบด้วยแผนกการออกแบบ R&D การตรวจสอบ ห้องปฏิบัติการ QC การชุบสังกะสี และแผนกหอเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
