ป้องกันการกัดกร่อน 40M เสาอากาศ 4 ขาได้รับการรับรองมาตรฐาน Iso สำหรับโครงสร้างพื้นฐานโทรคมนาคม

ป้องกันการกัดกร่อน 40M เสาอากาศ 4 ขาได้รับการรับรองมาตรฐาน Iso สำหรับโครงสร้างพื้นฐานโทรคมนาคม

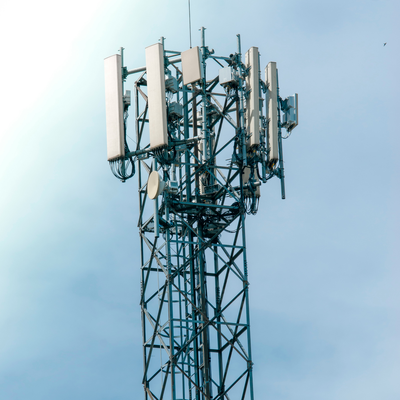

หอคอยขัดแตะเหล็กเชิงมุม 4 ขาเป็นโครงสร้างเหล็กอิสระที่มีความแข็งแรงสูง ออกแบบมาเพื่อรองรับโครงสร้างพื้นฐานที่สำคัญ โดดเด่นด้วยโครงสี่ขาฐานสี่เหลี่ยมจัตุรัสและการเชื่อมต่อโครงตาข่ายแบบไขว้ โดยทำหน้าที่เป็นแกนหลักที่เชื่อถือได้สำหรับการสื่อสาร การส่งกำลัง และการใช้งานทางอุตสาหกรรมอื่นๆ ทั่วโลก ซึ่งแตกต่างจากอาคารแบบมีโครงซึ่งต้องใช้สายไฟภายนอกเพื่อความมั่นคง การออกแบบที่รองรับตัวเองนี้มีความโดดเด่นอย่างเป็นอิสระ ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมที่หลากหลายตั้งแต่เขตเมืองไปจนถึงพื้นที่ห่างไกล

ในฐานะรากฐานสำคัญของโครงสร้างพื้นฐานสมัยใหม่ หอคอยโครงตาข่ายเหล็กเชิงมุม 4 ขาผสมผสานความทนทาน ความคล่องตัว และการใช้งานจริง เพื่อตอบสนองความต้องการที่เพิ่มขึ้นของภาคการสื่อสาร พลังงาน และการเฝ้าระวัง การออกแบบที่สมบูรณ์และประสิทธิภาพที่เชื่อถือได้ทำให้เป็นตัวเลือกยอดนิยมสำหรับโครงการทั่วโลก

รายละเอียดสินค้า

รายละเอียดบรรจุภัณฑ์:เสาโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า

ส่งมอบ:จัดส่งภายใน 20 วันหลังจากชำระเงินจากท่าเรือเทียนจิน

สมาชิกทาวเวอร์:หอคอยเหล็กหนึ่งหลังถูกแยกออกเป็นหลายมัด

สลักเกลียว:กระเป๋า Pacrum.lon หรือเหล็ก

เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กแบบกำหนดเองสำหรับการใช้งานด้านโทรคมนาคม การตรวจสอบ การสังเกตการณ์ และการรักษาความปลอดภัยด้านล่างนี้เป็นข้อมูลผลิตภัณฑ์โดยละเอียด:

โครงสร้าง Lattcie ของหอเหล็กเชิงมุม 4 ขาคืออะไร?

โครงสร้างขัดแตะของหอคอยเหล็กเชิงมุม 4 ขานั้นเป็นโครงแบบกากบาทคล้ายโครงถักที่เชื่อมต่อขาเหล็กมุมแนวตั้งทั้งสี่ของหอคอย ประกอบด้วยส่วนประกอบเหล็กที่เชื่อมต่อถึงกัน (โดยทั่วไปคือเหล็กเชิงมุมหรือแท่งขัดแตะ) ทำให้เกิดรูปแบบคล้ายใยที่กระจายน้ำหนัก รวมถึงน้ำหนักของหอคอย น้ำหนักอุปกรณ์ ลม แรงแผ่นดินไหว และภาระน้ำแข็ง โดยเท่ากันทั่วทั้งขาทั้งสี่ โครงสร้างนี้ถูกรวมเข้าด้วยกันตลอดความสูงของหอคอย เสริมการออกแบบให้เรียวของหอคอย (ฐานกว้างขึ้น แคบลงที่ด้านบน) เพื่อเพิ่มความสมบูรณ์และเสถียรภาพของโครงสร้าง โครงสร้างแบบขัดแตะสร้างความสมดุลระหว่างความแข็งแกร่งสูงกับประสิทธิภาพน้ำหนักเบา ช่วยลดการใช้วัสดุ ในขณะเดียวกันก็เพิ่มความสามารถในการรับน้ำหนักสูงสุดและความต้านทานต่อสภาพแวดล้อมที่รุนแรง นอกจากนี้ยังอำนวยความสะดวกในการไหลเวียนของอากาศ ลดความต้านทานลม และปรับปรุงเสถียรภาพโดยรวมของทาวเวอร์อีกด้วย

จะติดจาน MW บนทาวเวอร์เหล็กเชิงมุม 4 ขา ได้อย่างไร?​

การติดตั้งจานไมโครเวฟ (MW) บนหอคอยเหล็กเชิงมุม 4 ขาเป็นไปตามกระบวนการที่เป็นระบบและเป็นไปตามมาตรฐานความปลอดภัย:

1. การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของทาวเวอร์เพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของจาน MW ได้ (รวมถึงจาน ขายึด และฮาร์ดแวร์ที่เกี่ยวข้อง) ตรวจสอบว่าการออกแบบของทาวเวอร์เป็นไปตามมาตรฐานที่เกี่ยวข้อง (เช่น TIA/EIA-222-G/F) สำหรับการติดตั้งอุปกรณ์
2. การติดตั้งวงเล็บ: ติดขายึดเสาอากาศ/ไมโครเวฟเฉพาะ (ให้มาพร้อมกับทาวเวอร์หรือแบบสั่งทำพิเศษ) เข้ากับจุดยึดที่กำหนดไว้ล่วงหน้าบนตัวทาวเวอร์หรือแท่นอุปกรณ์ ฉากยึดเหล่านี้ยึดแน่นด้วยสลักเกลียวที่มีความแข็งแรงสูง (เป็นไปตามมาตรฐาน ISO 898 เกรด 6.8/8.8) เพื่อให้แน่ใจว่ามีการเชื่อมต่อกับโครงสร้างโครงตาข่ายหรือขาหอคอยอย่างแน่นหนา
3. การยกและการวางตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกแบบพิเศษเพื่อยกจาน MW ให้สูงถึงเป้าหมาย (โดยทั่วไปจะอยู่ที่ส่วนบนของหอคอยหรือแท่นอุปกรณ์เฉพาะ) ตรวจสอบให้แน่ใจว่าจานอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการ (ปรับสำหรับราบและระดับความสูงตามต้องการ)
4. การรักษาความปลอดภัยจาน: ยึดจาน MW เข้ากับฉากยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่ระบุด้วยเครื่องมือที่ปรับเทียบแล้ว ตรวจสอบให้แน่ใจว่าจานได้ระดับและมั่นคง ไม่มีการโยกเยกหรือเคลื่อนไหว
5. การกำหนดเส้นทางสายเคเบิลและบูรณาการ: เดินสายสัญญาณของจานผ่านถาดสายเคเบิลในตัวของทาวเวอร์ เพื่อป้องกันความเสียหายต่อสิ่งแวดล้อม เชื่อมต่อสายเคเบิลกับอุปกรณ์ที่เหมาะสม (เช่น เครื่องส่ง/เครื่องรับ) ที่ฐานทาวเวอร์หรือชานชาลากลาง เพื่อให้แน่ใจว่าเป็นฉนวนและกันซึมที่เหมาะสม
6. การตรวจสอบขั้นสุดท้าย: ดำเนินการตรวจสอบด้วยสายตาเพื่อยืนยันว่าจานได้รับการติดตั้งอย่างแน่นหนา ตัวยึดไม่เสียหาย และสายเคเบิลได้รับการจัดระเบียบอย่างเหมาะสม ทดสอบการส่งสัญญาณของจานเพื่อตรวจสอบการจัดตำแหน่งและการทำงาน โดยเป็นไปตามระเบียบการด้านความปลอดภัยตลอดกระบวนการ

โครงสร้างหลักของหอเหล็กเชิงมุม 4 ขาคืออะไร?

โครงสร้างหลักของหอเหล็กเชิงมุม 4 ขาเป็นโครงรองรับตัวเองที่ออกแบบมาเพื่อความมั่นคงและรับน้ำหนักซึ่งประกอบด้วยองค์ประกอบหลัก 3 ส่วน:

• ขาเหล็กฉากแนวตั้งสี่ขา: องค์ประกอบรับน้ำหนักหลัก ทำจากเหล็กโครงสร้างคุณภาพสูง (เช่น Q235B, Q345B, Q420 สอดคล้องกับ ASTM A36/A572) และจัดเรียงในรูปแบบฐานสี่เหลี่ยม ขาเหล่านี้จะถ่ายเทน้ำหนักรวมของหอคอย (รวมถึงอุปกรณ์และภาระด้านสิ่งแวดล้อม) ไปยังฐานราก
• การเชื่อมต่อโครงตาข่าย: โครงเหล็กไขว้ (เหล็กเชิงมุมหรือเหล็กเส้นขัดแตะ) ที่เชื่อมขาทั้งสี่ในแนวนอนและแนวทแยง ระบบโครงถักนี้กระจายน้ำหนักอย่างสม่ำเสมอทั่วทั้งโครงสร้าง เพิ่มความแข็งแกร่ง และต้านทานแรงด้านข้าง (ลม แผ่นดินไหว) ทำให้เกิดรูปแบบโครงตาข่ายอันเป็นเอกลักษณ์ของหอคอย
• การออกแบบกรอบเรียว: หอคอยค่อยๆ แคบลงจากฐานขึ้นไปด้านบน (กว้างขึ้นที่ด้านล่าง แคบลงที่ด้านบน) ปรับความสมบูรณ์ของโครงสร้างให้เหมาะสมโดยเน้นวัสดุที่รับน้ำหนักมากที่สุด (ที่ฐาน) และลดความต้านทานลมที่ระดับความสูงที่สูงขึ้น

องค์ประกอบโครงสร้างเสริม (เช่น แท่นอุปกรณ์ บันไดปีน และถาดเคเบิล) ถูกรวมเข้าไว้ในกรอบงานหลักเพื่อรองรับการใช้งานจริง แต่ขาแนวตั้งทั้งสี่และการเชื่อมต่อโครงตาข่ายจะสร้างกระดูกสันหลังของโครงสร้างของหอคอย

ชานชาลาบันไดของหอคอยเหล็กเชิงมุม 4 ขา

ก. แพลตฟอร์ม

• วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานยกระดับและมั่นคงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบอุปกรณ์ (เช่น จาน MW, เสาอากาศ 5G, อุปกรณ์เฝ้าระวัง) และส่วนประกอบของหอคอย อีกทั้งยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานขณะปีนเขาอีกด้วย
• คุณสมบัติการออกแบบ: โดยทั่วไปทำจากเหล็กชุบสังกะสี (เป็นไปตาม ASTM A123/ISO 1461 สำหรับการต้านทานการกัดกร่อน) และประกอบเข้ากับโครงสร้างขัดแตะของหอคอยที่ความสูงที่กำหนด ชานชาลาอาจรวมถึงราวนิรภัย พื้นผิวกันลื่น และช่องทางเข้าเพื่อความปลอดภัยของผู้ปฏิบัติงาน ได้รับการออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ โดยสอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของทาวเวอร์
• การปรับแต่ง: สามารถเพิ่มได้หลายความสูงตามความต้องการของโครงการ (เช่น ใกล้จุดติดตั้งเสาอากาศหรือหอคอยกลางเพื่อการบำรุงรักษา)

บี. บันได

• วัตถุประสงค์: ระบบการเข้าถึงความปลอดภัยโดยเฉพาะที่ช่วยให้พนักงานปีนหอคอยเพื่อเข้าถึงชานชาลา อุปกรณ์ หรือส่วนบนเพื่อติดตั้ง ตรวจสอบ หรือซ่อมแซม
• คุณสมบัติการออกแบบ: สร้างจากเหล็กชุบสังกะสีเพื่อความทนทานและทนต่อการกัดกร่อน โดยมีระยะเว้นระยะเท่ากัน (ตามมาตรฐานความปลอดภัยของอุตสาหกรรม) เพื่อการปีนเขาที่สะดวกสบาย คุณลักษณะด้านความปลอดภัยที่สำคัญ ได้แก่ ราวจับ ระบบป้องกันการตก (เช่น รางเคเบิลสำหรับสายรัด) และบางครั้งมีกรงหุ้มไว้เพื่อป้องกันการตก บันไดจะติดในแนวตั้งกับขาของหอคอยหรือโครงตาข่าย เพื่อให้มั่นใจว่ามีเส้นทางที่มั่นคงและมั่นคง
• การปฏิบัติตาม: ออกแบบให้สอดคล้องกับกฎระเบียบด้านความปลอดภัยและมาตรฐานอุตสาหกรรม (เช่น TIA/EIA-222-G/F) โดยให้ความสำคัญกับการปกป้องผู้ปฏิบัติงานระหว่างการเข้าถึงในแนวตั้ง

แท่นและบันไดร่วมกันช่วยยกระดับการใช้งานของหอคอยโดยช่วยให้สามารถเข้าถึงอุปกรณ์และส่วนประกอบในระดับความสูงได้อย่างปลอดภัยและมีประสิทธิภาพ อีกทั้งยังสนับสนุนการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง

​

การทดสอบหอคอยเหล็กเชิงมุมชุบสังกะสี

การชุบสังกะสีเป็นการรักษาพื้นผิวที่สำคัญสำหรับหอคอยขัดแตะเหล็กเชิงมุม 4 ขา ให้ความต้านทานการกัดกร่อนในระยะยาวเพื่อทนต่อสภาพกลางแจ้งที่รุนแรง และยืดอายุการใช้งานของทาวเวอร์เกินกว่า 20 ปี ด้านล่างนี้เป็นภาพรวมอย่างง่ายของการทดสอบการชุบสังกะสี:

1. วัตถุประสงค์การทดสอบหลัก

• ตรวจสอบให้แน่ใจว่ามีความหนาเคลือบเพียงพอสำหรับการป้องกันการกัดกร่อนที่ทนทาน
• ตรวจสอบความสม่ำเสมอของการเคลือบสังกะสีและการยึดเกาะที่แข็งแรง (ป้องกันการหลุดลอก/หลุดล่อน)
• ตรวจสอบว่าไม่มีข้อบกพร่องร้ายแรง (เช่น เหล็กเปลือย รอยแตก หลุม)
• เป็นไปตามมาตรฐานสากล (ASTM A123, ISO 1461)

2. วิธีการทดสอบที่สำคัญ (ดำเนินการหลังโรงงานและหลังการติดตั้ง)

• ความหนาของการเคลือบ: ใช้เกจวัดความหนาแบบแม่เหล็ก (แบบไม่ทำลาย) หรือไมโครมิเตอร์ (แบบทำลายตัวอย่างเท่านั้น) ขั้นต่ำ 85–120 μm (หนากว่าสำหรับสภาพแวดล้อมที่รุนแรง)
• การยึดเกาะ: การทดสอบการโค้งงอ (180°) การทดสอบด้วยค้อน หรือการทดสอบการตัดขวางของมีด ไม่อนุญาตให้มีการเคลือบหลุดออก
• การตรวจสอบด้วยสายตา: ตรวจสอบเหล็กเปลือย รอยแตก การสะสมของสังกะสีที่ไม่สม่ำเสมอ หรือการปนเปื้อน ความผิดปกติเล็กน้อยสามารถยอมรับได้หากไม่ส่งผลกระทบ
• ความต้านทานการกัดกร่อน: การทดสอบสเปรย์เกลือ (ASTM B117/ISO 9227) เป็นเวลา 100–500 ชั่วโมง (ต้านทานสนิมแดง) การเปิดรับสนามในระยะยาว
• การวิเคราะห์ทางเคมีทางเลือก: AAS/XRF เพื่อยืนยันความบริสุทธิ์ของสังกะสี ≥98% และตรวจจับสิ่งเจือปน

3. มาตรฐานการปฏิบัติตาม

ปฏิบัติตาม ASTM (A123, B117, A572), ISO (1461, 9227, 898), รหัสการออกแบบหอคอย (TIA/EIA-222-G/F) และข้อบังคับท้องถิ่น

4. การตรวจสอบจุดหลังการติดตั้ง

• วัดความหนาอีกครั้งที่ข้อต่อวิกฤต
• ตรวจสอบความเสียหาย (รอยขีดข่วน รอยบุบ) และทาสีที่อุดมด้วยสังกะสีหากจำเป็น
• ตรวจสอบความสมบูรณ์ของการเคลือบที่รูโบลต์และบริเวณที่มีการสึกหรอสูง

การทดสอบนี้ทำให้มั่นใจได้ถึงความน่าเชื่อถือของการเคลือบสังกะสี ซึ่งสนับสนุนประสิทธิภาพของทาวเวอร์ในการใช้งานโครงสร้างพื้นฐาน

กรุณาคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม !!!!!!

บรรจุภัณฑ์และการจัดส่ง

ใบรับรอง

​กรุณาคลิกที่นี่เพื่อดูข้อมูลเพิ่มเติม !!!!!!

ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ

หอคอยพยุงตัวเอง 
หอคอยที่รองรับตัวเองมักจะเป็นหอคอย 3 ขาหรือ 4 ขา และวัสดุของมันคือท่อเหล็กหรือเหล็กฉาก สำหรับการเชื่อมต่อนั้น หอท่อเชื่อมต่อกันด้วยหน้าแปลน และหอเหล็กมุมเชื่อมต่อกันด้วยน็อตและสลักเกลียว
คุณสมบัติ:
1.ค่าสัมประสิทธิ์แรงลมเล็กน้อย ต้านทานลมแรง
2.ประหยัดทรัพยากรที่ดิน ทำเลสะดวก
การคมนาคมและการติดตั้งที่สะดวก

ทาวเวอร์ท่อเหล็ก
หอคอยท่อหมายถึงโครงสร้างเหล็กสูงที่รองรับตัวเองโดยมีเสาทาวเวอร์ทำจากท่อเหล็กและส่วนตัวหอคอยเป็นรูปสามเหลี่ยม ลักษณะสำคัญคือเสาทาวเวอร์สามท่อทำจากท่อเหล็กและส่วนตัวหอคอยเป็นรูปสามเหลี่ยมซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กฉาก

โมโนโพลทาวเวอร์

โมโนโพลทาวเวอร์ เป็นแบบที่ใช้กันทั่วไป มีลักษณะสวยงาม ครอบคลุมพื้นที่ขนาดเล็ก 9 ถึง 18 ตารางเมตร คุ้มราคา และได้รับการยอมรับจากการก่อสร้างส่วนใหญ่ ตัวทาวเวอร์ใช้ส่วนที่เหมาะสมกว่าซึ่งเชื่อมต่อผ่านสลักเกลียวที่มีความแข็งแรงสูงหรือทับซ้อนกัน (การเชื่อมต่อแบบสลิป) มีลักษณะติดตั้งง่ายและสามารถปรับให้เข้ากับพื้นที่สนามที่ซับซ้อนได้หลากหลาย

กายด์ทาวเวอร์ 
หอคอย Guyed มีรูปลักษณ์แปลกใหม่ และลักษณะที่ใหญ่ที่สุดของมันถูกเสริมความแข็งแกร่งด้วยการใช้ลวดเหล็ก หอคอย Guyed เป็นหอสื่อสารประเภททั่วไปที่ประหยัดและใช้งานได้จริง มันเบาและถูกกว่าที่อื่น เหมาะมากสำหรับพื้นที่ทางภูมิศาสตร์ที่กว้าง

หอคอยพิทักษ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้สำหรับการสังเกตสภาพแวดล้อมโดยรอบเป็นหลักและมีบทบาทสำคัญในหลายด้าน การออกแบบเน้นความสามัคคีและความสามัคคีกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะประสานกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยตัวหอคอย ชานชาลา หอคอย และบันได โดยมีโครงสร้างที่กะทัดรัดและทนทาน

หอคอยต้นไม้พรางตัว
Camouflaged Tree Tower ยังเป็นต้นไม้เทียมชนิดหนึ่งของ Bionic tree tower ที่มีฐานเหมือนจริง บวกกับการออกแบบที่พิถีพิถัน เมื่อวางไว้ท่ามกลางต้นไม้จริงในพื้นที่ท่องเที่ยว สวนสาธารณะ และจัตุรัส ก็จะเป็นส่วนหนึ่งของธรรมชาติ
คุณสมบัติ:
1. โครงสร้างที่ประณีตและรูปลักษณ์อันงดงาม
2. ความมั่นคงของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน
3. ครอบคลุมพื้นที่ขนาดเล็กและมีผลกระทบทางเศรษฐกิจอย่างมาก

บริการของเรา

เจียเหยา บจก. เป็นผู้ผลิตหอโทรคมนาคมมืออาชีพและได้รับการรับรองโดย ISO9001 เรามุ่งมั่นที่จะมอบโซลูชั่นที่เหมาะสมที่สุดและหอสื่อสารที่ดีที่สุดแก่ลูกค้า สินค้าจำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 มณฑลที่แตกต่างกัน
เราเชี่ยวชาญในการออกแบบและผลิตทาวเวอร์เหล็กมุม, ทาวเวอร์เหล็กท่อ, ทาวเวอร์โมโนโพล, ทาวเวอร์ต้นสน, ทาวเวอร์ Guyed และหอคอยยาม แผนกของเราประกอบด้วยแผนกการออกแบบ R&D การตรวจสอบ ห้องปฏิบัติการ QC การชุบสังกะสี และแผนกหอเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
​
