32M หอคอยลวดเหล็กกัลวาไนซ์แบบยึดด้วยสายแรงดึง สูงพิเศษสำหรับไมโครเวฟระยะไกล
กหอคอยเสาแบบยึดด้วยสายแรงดึง (หรือที่เรียกว่าหอคอยแบบยึด) เป็นโครงสร้างที่สูงและเพรียวบางซึ่งอาศัยสายแรงดึงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากหอคอยแบบตั้งตรงที่ตั้งได้เอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือความสูงที่กว้างขวาง
-

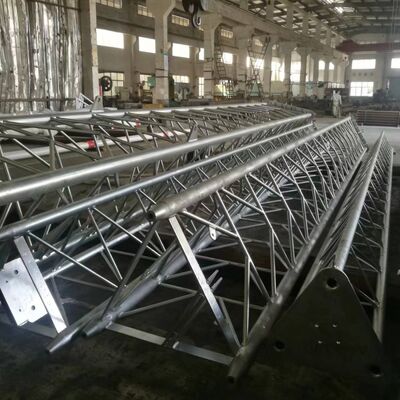

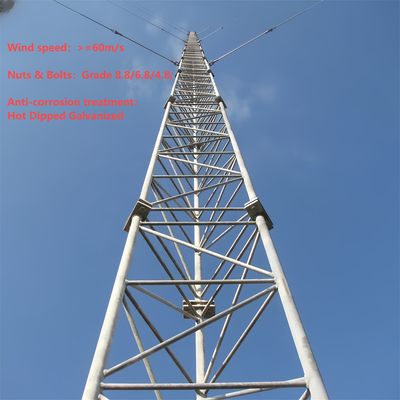

ตัวหอคอยเพรียวบาง: สร้างเป็นโครงสร้างเหล็กแบบท่อหรือแบบโครงตาข่าย (แคบกว่าหอคอยแบบตั้งตรง) โดยมีรูปทรงเรียวเพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนัก
-
ระบบสายแรงดึง: สายเคเบิลเหล็กหลายชุดยึดติดกับเสาที่ระยะห่าง 20-30 เมตร ยึดติดกับพื้นดินที่มุม 45-60 องศา เพื่อต้านทานแรงลม/แผ่นดินไหว
-
ช่วงความสูง: ตั้งแต่ 30 เมตรถึงกว่า 200 เมตร (สูงกว่าหอคอยแบบตั้งตรงส่วนใหญ่) สามารถปรับแต่งได้ตามความต้องการเฉพาะ
-

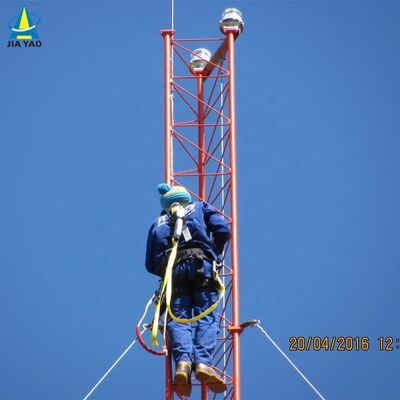

อุปกรณ์เสริม: รวมถึงบันไดปีนเขา แท่นยึดเสาอากาศ ถาดสายเคเบิล และไฟเตือนการบิน (สำหรับความสูง >60 เมตร)
-
ตัวหอคอย: เหล็กโครงสร้างกัลวาไนซ์ (ASTM A36/S235JR) เพื่อความทนทานต่อการกัดกร่อนและความแข็งแรง
-
สายแรงดึง: สายเคเบิลเหล็กแรงดึงสูง (ASTM A475) พร้อมเคลือบสังกะสี/โพลีเมอร์เพื่อความทนทาน
-
สมอ: สมอคอนกรีต/เหล็กสำหรับงานหนักเพื่อยึดสายเคเบิล ออกแบบมาเพื่อรับแรงดึง
-
การปฏิบัติตามข้อกำหนด: เป็นไปตามมาตรฐาน IEC 62305 (การป้องกันฟ้าผ่า) และรหัสความปลอดภัยอาคารในท้องถิ่น
-

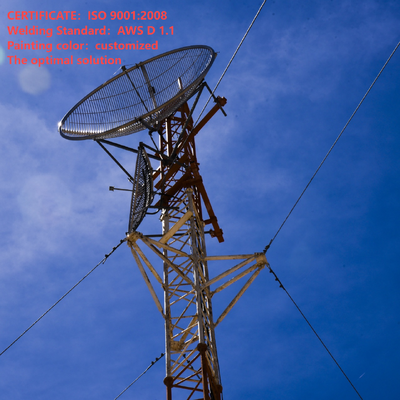

การกระจายเสียง/โทรคมนาคม: รองรับเสาอากาศโทรทัศน์/วิทยุ และเครื่องส่งสัญญาณไมโครเวฟระยะไกล (เพิ่มประสิทธิภาพการครอบคลุมสัญญาณสูงสุดผ่านความสูง)
-
การตรวจสอบสภาพอากาศ: ติดตั้งเซ็นเซอร์ตรวจอากาศ/เรดาร์ที่ระดับความสูงเพื่อข้อมูลบรรยากาศที่แม่นยำ
-
การนำทางอากาศยาน: ติดตั้งสัญญาณนำทางอากาศยานในพื้นที่ห่างไกล (ภูเขา ชายฝั่ง)
-
การวิจัยทางวิทยาศาสตร์: ติดตั้งเครื่องมือวัดบรรยากาศ (เครื่องวัดโอโซน) เหนือการรบกวนจากพื้นดิน
1. ข้อมูลจำเพาะ
| การออกแบบ |
| 1. รหัสการออกแบบ |

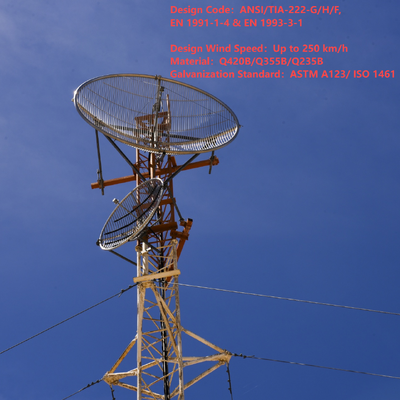

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| เหล็กโครงสร้าง |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. ความต้านทานแรงดึง (Mpa) |
360~510 |
470~630 |
| 6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
| 9. เกรด |
เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายชิ้นส่วน |
การปั๊มด้วยไฮดรอลิก |
| การชุบกัลวาไนซ์ |
| 15. มาตรฐานการชุบกัลวาไนซ์สำหรับส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบกัลวาไนซ์สำหรับสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
ตัวหอคอยของหอคอยลวดเหล็กแบบยึดคืออะไร?
ตัวหอคอยของหอคอยลวดเหล็กแบบยึด (หอคอยเสาแบบยึด) คือโครงสร้างรับน้ำหนักส่วนกลางที่เพรียวบางซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายแรงดึงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแรงแบบตั้งตรง) โดยทั่วไปจะสร้างเป็น โครงเหล็กแบบท่อหรือแบบโครงตาข่าย มีขนาดแคบกว่าหอคอยแบบตั้งตรง และมีดีไซน์แบบเรียว (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม ตัวหอคอยผลิตจากเหล็กโครงสร้างกัลวาไนซ์ (เป็นไปตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจในความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมกลางแจ้ง ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีนเขา แท่นยึดเสาอากาศ และถาดสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตรถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจสอบสภาพอากาศ

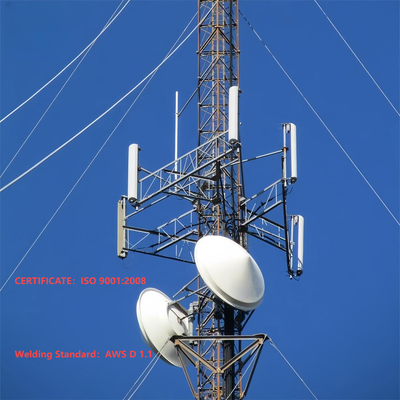

จะติดตั้งเสาอากาศบนหอคอยลวดเหล็กแบบยึดได้อย่างไร?
การติดตั้งเสาอากาศบนหอคอยลวดเหล็กแบบยึดเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:
- การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวหอคอยเพื่อหาร่องรอยการกัดกร่อน ความเสียหายต่อโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
- การติดตั้งแท่นยึดเสาอากาศ: ติดตั้งแท่นยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนตัวหอคอย แท่นยึดเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กกัลวาไนซ์ของหอคอย เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
- การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อประสิทธิภาพสัญญาณสูงสุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องมือวัดแนวเพื่อความแม่นยำ
- การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับแท่นยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
- การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านถาดสายเคเบิลที่รวมอยู่ในหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสมที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ แท่นยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
อุปกรณ์ป้องกันการปีนป่ายบนหอคอยลวดเหล็กแบบยึดคืออะไร?
อุปกรณ์ป้องกันการปีนป่ายสำหรับหอคอยลวดเหล็กแบบยึดเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:
- ปลอก/กระโปรงป้องกันการปีนป่าย: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานของหอคอย (โดยทั่วไปคือ 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่เหยียบ
- อุปกรณ์ป้องกันหนามแหลมหรือหยัก: อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนล่างของหอคอยหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
- การเข้าถึงแบบล็อค: หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูที่ล็อคไว้จะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
อุปกรณ์เหล่านี้สร้างขึ้นจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กกัลวาไนซ์ ซึ่งเข้ากันได้กับตัวหอคอย) เพื่อทนทานต่อสภาพแวดล้อมภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอย
จะเชื่อมต่อสายแรงดึงและหอคอยลวดเหล็กแบบยึดได้อย่างไร?
การเชื่อมต่อสายแรงดึงเข้ากับหอคอยลวดเหล็กแบบยึดเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:

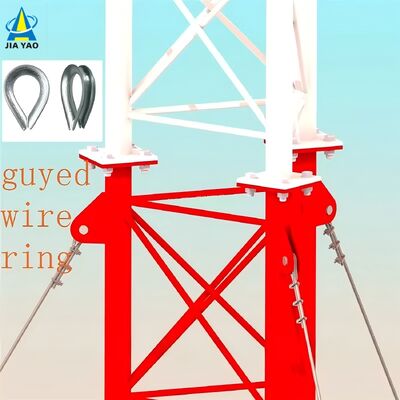

- การเตรียมการ: เลือกสายแรงดึงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (เป็นไปตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง ขายึด หรือแขนไขว้) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบหอคอย
- การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายแรงดึงสำหรับงานหนักหรือห่วงที่จุดยึดที่กำหนดไว้ล่วงหน้าของหอคอย โดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กกัลวาไนซ์ของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งตัวหอคอย
- การสิ้นสุดสายเคเบิล: ใช้ฟิตติ้งปลายสายเคเบิลระดับมืออาชีพ (เช่น ปลอกสวาดจีบ, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายสายแรงดึงแต่ละเส้น ปลอกสวาดจีบจะถูกบีบเข้ากับสายเคเบิลเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับแรงดึง
- การเชื่อมต่อและการปรับแรงดึง: ต่อปลายสายแรงดึงที่สิ้นสุดเข้ากับขายึดของหอคอยโดยใช้ห่วงหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีความหย่อน ใช้เครื่องมือปรับแรงดึง (เช่น เทิร์นบัคเคิล หรือคัมอะลอง) เพื่อปรับแรงดึงของสายเคเบิลให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการสร้างสมดุลของแรงด้านข้างบนหอคอย
- การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อได้แนวเดียวกับโครงสร้างแบบเรียวของหอคอย และสายเคเบิลได้รับการปรับแรงดึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวหอคอยเครียด) ยืนยันว่าฮาร์ดแวร์และฟิตติ้งปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอย
จะเชื่อมต่อสายแรงดึงและสลักเกลียวสมอแบบยึดได้อย่างไร?

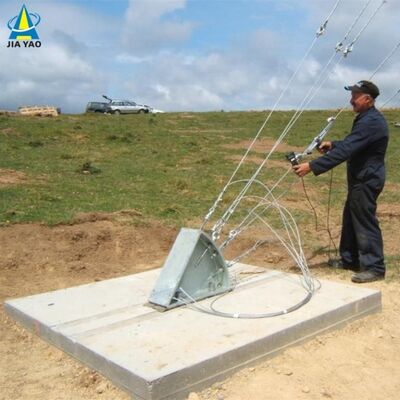

การเชื่อมต่อสายแรงดึงเข้ากับสลักเกลียวสมอแบบยึด (สมอดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงดึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของหอคอย:
- การเตรียมสมอ: ตรวจสอบให้แน่ใจว่าสมอดิน (สมอคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายแรงดึง สมอต้องได้รับการบ่มอย่างสมบูรณ์ (สำหรับคอนกรีต) และฝังอย่างแน่นหนาเพื่อต้านทานแรงดึงออก
- การเปิดเผยสลักเกลียวสมอ: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของสมอ (สลักเกลียวสมอแบบยึด) ยื่นออกมาเหนือพื้นดินและมีเกลียวเพื่อรองรับฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายแรงดึง
- การสิ้นสุดสายเคเบิล: สิ้นสุดปลายอิสระของสายแรงดึงโดยใช้ฟิตติ้งความแข็งแรงสูงแบบเดียวกัน (ปลอกสวาดจีบ, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายมีความแข็งแรงและรับน้ำหนักได้
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งเทิร์นบัคเคิล (สำหรับการปรับแรงดึง) และห่วงเข้ากับสายแรงดึงที่สิ้นสุด เทิร์นบัคเคิลเชื่อมต่อกับสลักเกลียวสมอแบบยึดผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับแรงดึงของสายเคเบิลได้อย่างละเอียด
- การปรับแรงดึงและการยึด: ใช้เทิร์นบัคเคิลเพื่อปรับแรงดึงของสายแรงดึงให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ดึงสมอ เมื่อปรับแรงดึงแล้ว ให้ล็อคเทิร์นบัคเคิลด้วยสลักนิรภัยหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา สมอไม่แสดงสัญญาณการเคลื่อนไหว และสายแรงดึงได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบร่องรอยการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
