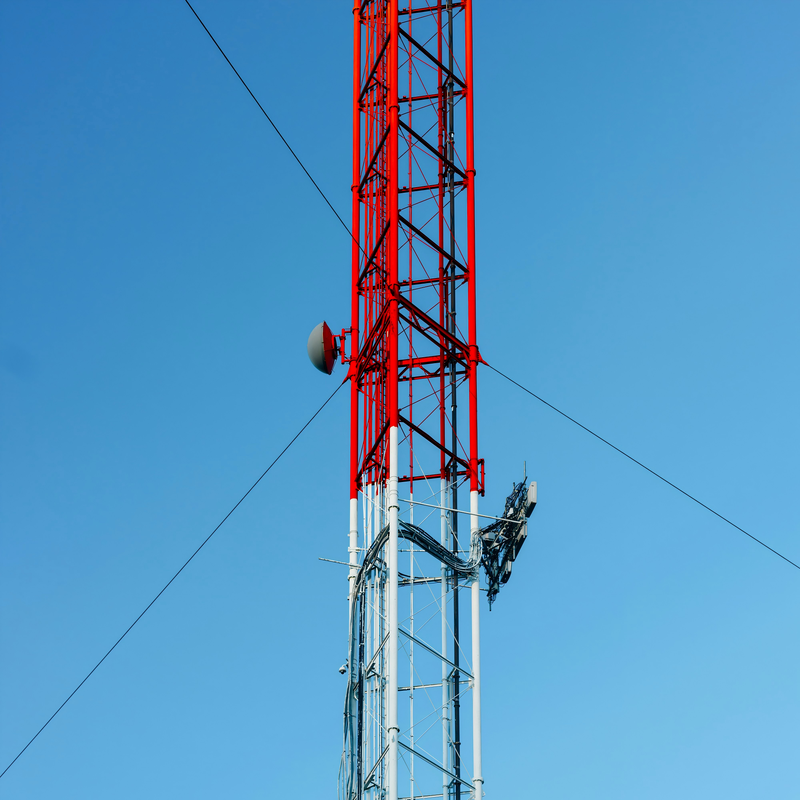

หอคอยลวดแบบยึดโยง 38 เมตร สำหรับการสื่อสารบรรเทาภัยพิบัติฉุกเฉิน
หอคอยหอคอยเสาแบบยึดโยง(หรือที่เรียกว่าหอคอยแบบยึดโยง) เป็นโครงสร้างที่สูงและเรียวบางที่อาศัยสายโยงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากหอคอยแบบตั้งอิสระที่ตั้งได้เอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นโดยใช้วัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการความครอบคลุมหรือความสูงที่กว้างขวาง
-

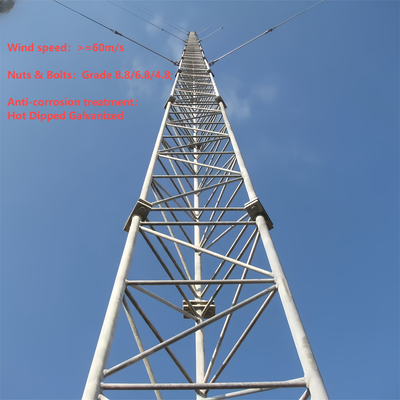

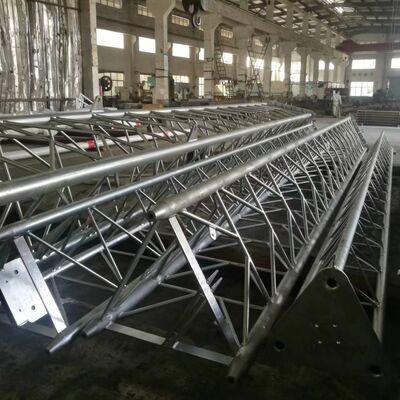

ตัวหอคอยเรียว: สร้างเป็นโครงสร้างเหล็กแบบท่อหรือแบบแลตทิซ (แคบกว่าหอคอยแบบตั้งอิสระ) โดยมีรูปทรงเรียวเพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนัก
-
ระบบสายโยง: สายเคเบิลเหล็กหลายชุดยึดติดกับเสาที่ระยะห่าง 20-30 เมตร ยึดกับพื้นดินที่มุม 45-60 องศา เพื่อต้านทานแรงลม/แผ่นดินไหว
-
ช่วงความสูง: ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร (สูงกว่าหอคอยแบบตั้งอิสระส่วนใหญ่) สามารถปรับแต่งได้ตามความต้องการเฉพาะ
-
อุปกรณ์เสริม: รวมถึงบันไดปีนเขา, แท่นยึดเสาอากาศ, รางสายเคเบิล และไฟเตือนการบิน (สำหรับความสูง >60 เมตร)
-
ตัวหอคอย: เหล็กโครงสร้างชุบสังกะสี (ASTM A36/S235JR) เพื่อความทนทานต่อการกัดกร่อนและความแข็งแรง
-
สายโยง: สายเคเบิลเหล็กแรงดึงสูง (ASTM A475) พร้อมเคลือบสังกะสี/โพลีเมอร์เพื่อความทนทาน
-
จุดยึด: จุดยึดคอนกรีต/เหล็กสำหรับงานหนักเพื่อยึดสายเคเบิล ออกแบบมาเพื่อรับแรงดึง
-
การปฏิบัติตามข้อกำหนด: เป็นไปตามมาตรฐาน IEC 62305 (การป้องกันฟ้าผ่า) และรหัสความปลอดภัยอาคารในท้องถิ่น
-
การกระจายเสียง/โทรคมนาคม: รองรับเสาอากาศโทรทัศน์/วิทยุ และเครื่องส่งสัญญาณไมโครเวฟระยะไกล (เพิ่มประสิทธิภาพการครอบคลุมสัญญาณสูงสุดผ่านความสูง)
-
การตรวจวัดสภาพอากาศ: ติดตั้งเซ็นเซอร์สภาพอากาศ/เรดาร์ที่ระดับความสูงเพื่อข้อมูลบรรยากาศที่แม่นยำ
-
การนำทางอากาศยาน: ติดตั้งสัญญาณนำทางอากาศยานในพื้นที่ห่างไกล (ภูเขา ชายฝั่ง)
-
การวิจัยทางวิทยาศาสตร์: ติดตั้งเครื่องมือวัดบรรยากาศ (เครื่องวัดโอโซน) เหนือการรบกวนจากพื้นดิน
1. ข้อมูลจำเพาะ
| การออกแบบ |
| 1. รหัสการออกแบบ |

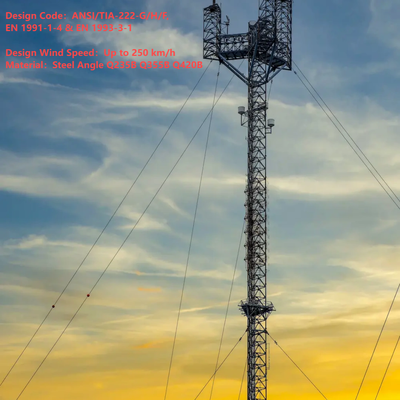

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| เหล็กโครงสร้าง |
| 2. เกรด |
เหล็กอ่อน |
เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ความเร็วลมออกแบบ |
สูงสุด 250 กม./ชม. |
| 4. การโก่งตัวที่ยอมรับได้ |
0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
| 5. แรงดึง (Mpa) |
360~510 |
470~630 |
| 6. กำลังคราก (t≤16mm) (Mpa) |
355 |
235 |
| 7. การยืดตัว (%) |
20 |
24 |
| 8. ความแข็งแรงจากการกระแทก KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| สลักเกลียวและน็อต |
| 9. เกรด |
เกรด 4.8, 6.8, 8.8 |
| 10. มาตรฐานคุณสมบัติเชิงกล |
| 10.1 สลักเกลียว |
ISO 898-1 |
| 10.2 น็อต |
ISO 898-2 |
| 10.3 แหวนรอง |
ISO 6507-1 |
| 11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
DIN7990, DIN931, DIN933 |
| 11.2 น็อต |
ISO4032, ISO4034 |
| 11.3 แหวนรอง |
DIN7989, DIN127B, ISO7091 |
| การเชื่อม |
| 12. วิธีการ |
การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
| 13. มาตรฐาน |
AWS D1.1 |
| การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายชิ้นส่วน |
การปั๊มด้วยไฮดรอลิก |
| การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีสำหรับส่วนเหล็ก |
ISO 1461 หรือ ASTM A123 |
| 16. มาตรฐานการชุบสังกะสีสำหรับสลักเกลียวและน็อต |
ISO 1461 หรือ ASTM A153 |
ตัวหอคอยของหอคอยลวดแบบยึดโยงคืออะไร?
ตัวหอคอยของหอคอยลวดแบบยึดโยง (หอคอยเสาแบบยึดโยง) คือโครงสร้างกลางที่เรียวบางรับน้ำหนักที่รองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายโยงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแกร่งแบบตั้งอิสระ) โดยทั่วไปสร้างขึ้นเป็นโครงสร้างเหล็กแบบท่อหรือแบบแลตทิซมีขนาดแคบกว่าหอคอยแบบตั้งอิสระ และมีดีไซน์แบบเรียว (กว้างที่ฐาน แคบที่ยอด) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม ตัวหอคอยผลิตจากเหล็กโครงสร้างชุบสังกะสี (ตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจในความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมภายนอก ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีนเขา แท่นยึดเสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจวัดสภาพอากาศ

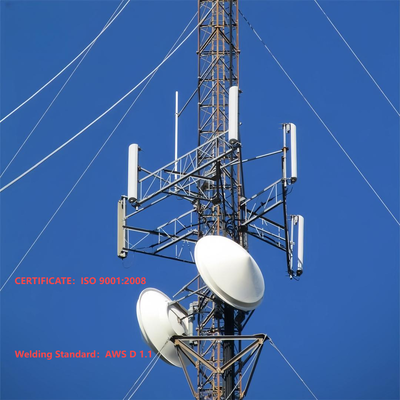

จะติดตั้งเสาอากาศบนหอคอยลวดแบบยึดโยงได้อย่างไร?
การติดตั้งเสาอากาศบนหอคอยลวดแบบยึดโยงเป็นกระบวนการที่มีโครงสร้างและเป็นไปตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:
- การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบตัวหอคอยเพื่อหาร่องรอยการกัดกร่อน ความเสียหายของโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)
- การติดตั้งแท่นยึดเสาอากาศ: ติดตั้งแท่นยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนตัวหอคอย แท่นยึดเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือน
- การยกและจัดตำแหน่งเสาอากาศ: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อประสิทธิภาพการครอบคลุมสัญญาณสูงสุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดแนวเพื่อความแม่นยำ
- การยึดเสาอากาศ: ยึดเสาอากาศเข้ากับแท่นยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนที่ ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้าง
- การเดินสายและการเชื่อมต่อสายเคเบิล: เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและการกันน้ำที่เหมาะสมที่จุดเชื่อมต่อ
- การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของเสาอากาศ แท่นยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการ
อุปกรณ์ป้องกันการปีนป่ายบนหอคอยลวดแบบยึดโยงคืออะไร?
อุปกรณ์ป้องกันการปีนป่ายสำหรับหอคอยลวดแบบยึดโยงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนตัวหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปประกอบด้วย:
- ปลอก/กระโปรงป้องกันการปีนป่าย: แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานหอคอย (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่เหยียบ
- อุปกรณ์ป้องกันแบบมีหนามหรือหยัก: อุปกรณ์ติดปลายแหลมที่ไม่เป็นอันตรายบนส่วนล่างของหอคอยหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาต
- การเข้าถึงแบบล็อค: หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูแบบล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้น
อุปกรณ์เหล่านี้ผลิตจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับตัวหอคอย) เพื่อทนทานต่อสภาพภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอย
จะเชื่อมต่อสายโยงกับหอคอยลวดแบบยึดโยงได้อย่างไร?
การเชื่อมต่อสายโยงกับหอคอยลวดแบบยึดโยงเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:
- การเตรียมการ: เลือกสายโยงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าตัวหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือแขนขวาง) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบหอคอย
- การติดตั้งฮาร์ดแวร์ยึด: ติดตั้งขายึดสายโยงสำหรับงานหนักหรือห่วงที่จุดยึดที่กำหนดไว้ล่วงหน้าของหอคอย โดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งตัวหอคอย
- การสิ้นสุดสายเคเบิล: ใช้ฟิตติ้งปลายสายเคเบิลระดับมืออาชีพ (เช่น ปลอกสวาดจ์, แคลมป์สายเคเบิล หรือห่วง) เพื่อยึดปลายสายโยงแต่ละเส้น ปลอกสวาดจ์จะถูกบีบเข้ากับสายเคเบิลเพื่อการเชื่อมต่อที่ถาวรและมีความแข็งแรงสูง ในขณะที่แคลมป์สายเคเบิลให้การปรับความตึง
- การเชื่อมต่อและการปรับความตึง: เชื่อมต่อปลายสายโยงที่สิ้นสุดแล้วเข้ากับขายึดของหอคอยโดยใช้ห่วงหรือสลัก ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนาโดยไม่มีความหย่อน ใช้เครื่องมือปรับความตึง (เช่น เทิร์นบัคเคิล หรือคัมอะลอง) เพื่อปรับความตึงของสายเคเบิลให้เป็นไปตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการสร้างสมดุลของแรงด้านข้างบนหอคอย
- การตรวจสอบ: ตรวจสอบว่าการเชื่อมต่อได้แนวเดียวกับโครงสร้างเรียวของหอคอย และสายเคเบิลได้รับการปรับความตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้ตัวหอคอยเสียหาย) ยืนยันว่าฮาร์ดแวร์และฟิตติ้งปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอย

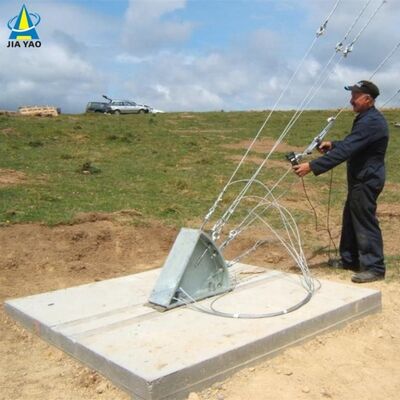

จะเชื่อมต่อสายโยงกับสลักเกลียวจุดยึดแบบยึดโยงได้อย่างไร?
การเชื่อมต่อสายโยงกับสลักเกลียวจุดยึดแบบยึดโยง (จุดยึดพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงดึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของหอคอย:
- การเตรียมจุดยึด: ตรวจสอบให้แน่ใจว่าจุดยึดพื้นดิน (จุดยึดคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายโยง จุดยึดต้องได้รับการบ่มอย่างสมบูรณ์ (สำหรับคอนกรีต) และฝังอย่างแน่นหนาเพื่อต้านทานแรงดึงออก
- การเปิดเผยสลักเกลียวจุดยึด: ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของจุดยึด (สลักเกลียวจุดยึดแบบยึดโยง) โผล่พ้นพื้นดินและมีเกลียวสำหรับติดตั้งฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายโยง
- การสิ้นสุดสายเคเบิล: สิ้นสุดปลายสายโยงที่ว่างโดยใช้ฟิตติ้งความแข็งแรงสูงแบบเดียวกัน (ปลอกสวาดจ์, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายเคเบิลมีความปลอดภัยและรับน้ำหนักได้
- การประกอบฮาร์ดแวร์เชื่อมต่อ: ติดตั้งเทิร์นบัคเคิล (สำหรับการปรับความตึง) และห่วงเข้ากับสายโยงที่สิ้นสุดแล้ว เทิร์นบัคเคิลเชื่อมต่อกับสลักเกลียวจุดยึดแบบยึดโยงผ่านน็อตหรือแหวนรอง ช่วยให้สามารถปรับความตึงของสายเคเบิลได้อย่างละเอียด
- การปรับความตึงและการยึด: ใช้เทิร์นบัคเคิลเพื่อปรับความตึงของสายโยงให้เป็นไปตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ทำให้จุดยึดดึงออก เมื่อปรับความตึงแล้ว ให้ล็อคเทิร์นบัคเคิลด้วยสลักเกลียวหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไป
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบว่าการเชื่อมต่อแน่นหนา จุดยึดไม่แสดงอาการเคลื่อนไหว และสายโยงได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบร่องรอยการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน IEC 62305 และรหัสความปลอดภัยในท้องถิ่น
