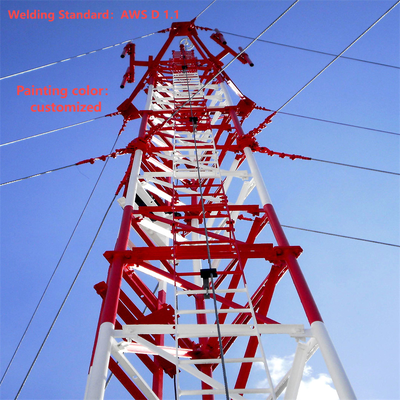

หอคอยแบบยึดโยง 42 เมตร ประหยัดค่าใช้จ่าย สำหรับการครอบคลุมสัญญาณกระจายเสียงในชนบท
หอคอยหอคอยแบบยึดโยง (หรือที่เรียกว่าหอคอยแบบโยง) เป็นโครงสร้างสูง เพรียวบาง ที่อาศัยสายโยงภายนอก (สายเคเบิลเหล็กความแข็งแรงสูง) เพื่อความมั่นคง ซึ่งแตกต่างจากหอคอยแบบตั้งตรงที่ตั้งได้เอง การออกแบบนี้ช่วยให้สามารถเข้าถึงความสูงที่มากขึ้นด้วยวัสดุโครงสร้างน้อยลง ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานที่ต้องการการครอบคลุมหรือความสูงที่กว้างขวางคุณสมบัติหลักของโครงสร้างและการออกแบบ
-
: สร้างเป็นโครงสร้างเหล็กแบบท่อหรือแบบโครงตาข่าย (แคบกว่าหอคอยแบบตั้งตรง) โดยมีรูปทรงเรียวเพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักระบบสายโยง
-
: สายเคเบิลเหล็กหลายชุดยึดติดกับเสาที่ระยะห่าง 20-30 เมตร ยึดกับพื้นดินที่มุม 45-60 องศา เพื่อต้านทานแรงลม/แผ่นดินไหวช่วงความสูง
-
: ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร (สูงกว่าหอคอยแบบตั้งตรงส่วนใหญ่) สามารถปรับแต่งได้ตามความต้องการเฉพาะอุปกรณ์เสริม
-
: รวมถึงบันไดปีนเขา, แท่นยึดเสาอากาศ, รางสายเคเบิล และไฟเตือนการบิน (สำหรับความสูง >60 เมตร)วัสดุและมาตรฐานหลัก
-
: เหล็กโครงสร้างชุบสังกะสี (ASTM A36/S235JR) เพื่อความทนทานต่อการกัดกร่อนและความแข็งแรงสายโยง
-
: สายเคเบิลเหล็กแรงดึงสูง (ASTM A475) พร้อมเคลือบสังกะสี/โพลีเมอร์ เพื่อความทนทานจุดยึด
-
: จุดยึดคอนกรีต/เหล็กสำหรับงานหนัก เพื่อยึดสายเคเบิล ออกแบบมาเพื่อรับแรงดึงการปฏิบัติตามข้อกำหนด
-
: เป็นไปตาม IEC 62305 (การป้องกันฟ้าผ่า) และรหัสความปลอดภัยอาคารในท้องถิ่นสถานการณ์การใช้งานหลัก
-

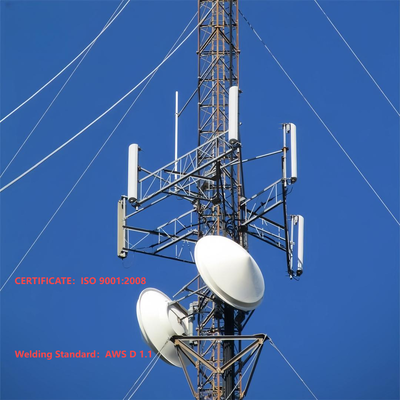

: รองรับเสาอากาศโทรทัศน์/วิทยุ และเครื่องส่งสัญญาณไมโครเวฟระยะไกล (เพิ่มประสิทธิภาพการครอบคลุมสัญญาณสูงสุดผ่านความสูง)การตรวจวัดสภาพอากาศ
-
: ติดตั้งเซ็นเซอร์สภาพอากาศ/เรดาร์ที่ระดับความสูงเพื่อข้อมูลบรรยากาศที่แม่นยำการนำทางอากาศยาน
-
: ติดตั้งสัญญาณนำทางอากาศยานในพื้นที่ห่างไกล (ภูเขา, ชายฝั่ง)การวิจัยทางวิทยาศาสตร์
-
: ติดตั้งเครื่องมือวัดบรรยากาศ (เครื่องวัดโอโซน) เหนือสิ่งรบกวนบนพื้นดิน1. ข้อมูลจำเพาะ
การออกแบบ
| 1. รหัสการออกแบบ |
| ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
เหล็กโครงสร้าง
|
| 2. เกรด |
| เหล็กอ่อน |
เหล็กแรงดึงสูง |
GB/T 700:Q235B, Q235C,Q235D |
| GB/T1591:Q345B, Q345C,Q3455D |
ASTM A36 |
| ASTM A572 Gr50 |
EN10025: S235JR, S235J0,S235J2 |
| EN10025: S355JR, S355J0,S355J2 |

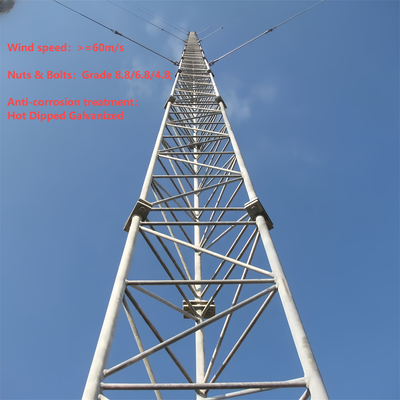

3. ความเร็วลมออกแบบ |
| สูงสุด 250 กม./ชม. |
4. การโก่งตัวที่ยอมรับได้ |
| 0.5 ~1.0 องศา @ ความเร็วในการทำงาน |
5. ความต้านทานแรงดึง (Mpa) |
| 360~510 |
470~630 |
6. ความแข็งแรงคราก (t≤16mm) (Mpa) |
| 355 |
235 |
7. การยืดตัว (%) |
| 20 |
24 |
8. ความแข็งแรงจากการกระแทก KV (J) |
| 27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
27(0°C)---Q235C(S235J0) |
| 27(0°C)---Q345C(S355J0) |
27(-20°C)---Q235D(S235J2) |
| 27(-20°C)---Q345D(S355J2) |
สลักเกลียวและน็อต |
| 9. เกรด |
| เกรด 4.8, 6.8, 8.8 |
10. มาตรฐานคุณสมบัติทางกล |
| 10.1 สลักเกลียว |
| ISO 898-1 |
10.2 น็อต |
| ISO 898-2 |
10.3 แหวนรอง |
| ISO 6507-1 |
11. มาตรฐานมิติ |
| 11.1 สลักเกลียว |
| DIN7990, DIN931, DIN933 |
11.2 น็อต |
| ISO4032, ISO4034 |
11.3 แหวนรอง |
| DIN7989, DIN127B, ISO7091 |
การเชื่อม |
| 12. วิธีการ |
| การเชื่อมด้วยอาร์คแบบมีแก๊ส CO2 และการเชื่อมแบบจม (SAW) |
13. มาตรฐาน |
| AWS D1.1 |
การทำเครื่องหมาย |
| 14. วิธีการทำเครื่องหมายชิ้นส่วน |
| การปั๊มด้วยไฮดรอลิก |
การชุบสังกะสี |
| 15. มาตรฐานการชุบสังกะสีสำหรับส่วนโครงสร้างเหล็ก |
| ISO 1461 หรือ ASTM A123 |
16. มาตรฐานการชุบสังกะสีสำหรับสลักเกลียวและน็อต |
| ISO 1461 หรือ ASTM A153 |
โครงสร้างหอคอยของหอคอยแบบยึดโยงคืออะไร? |

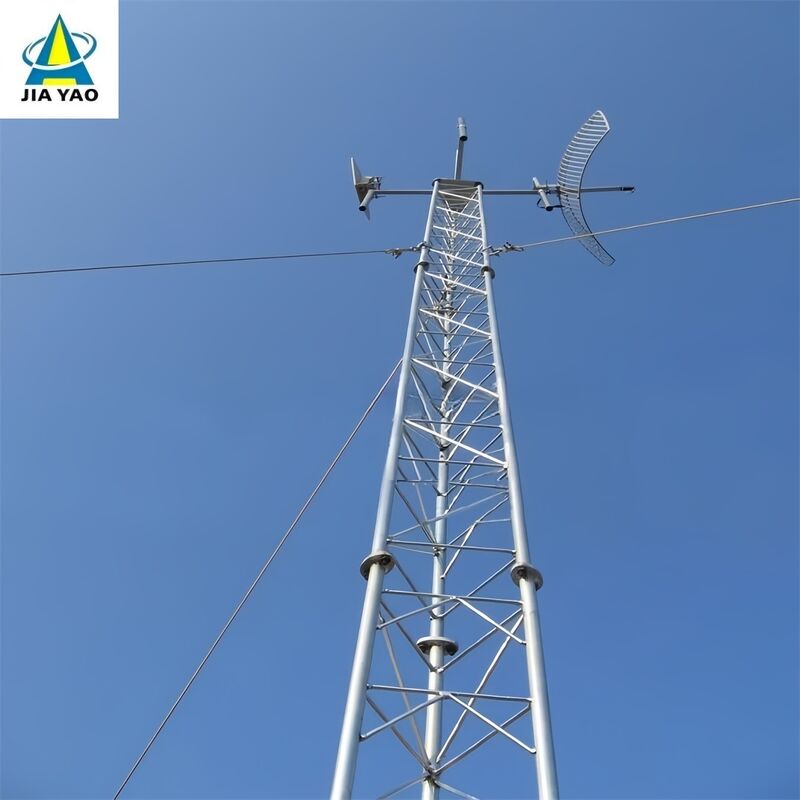

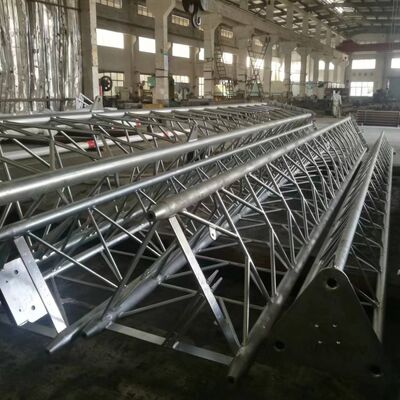

โครงสร้างหอคอยของหอคอยแบบยึดโยง (หอคอยแบบเสาโยง) คือโครงสร้างกลางที่เพรียวบาง รับน้ำหนัก ซึ่งรองรับเสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ โดยอาศัยสายโยงภายนอกเพื่อความมั่นคงด้านข้าง (แทนที่จะเป็นความแข็งแรงแบบตั้งตรง) โดยทั่วไปสร้างเป็น
โครงสร้างเหล็กแบบท่อหรือแบบโครงตาข่ายมีขนาดแคบกว่าหอคอยแบบตั้งตรง และมีดีไซน์เรียว (กว้างที่ฐาน แคบที่ยอด) เพื่อเพิ่มประสิทธิภาพการกระจายน้ำหนักและการต้านทานลม โครงสร้างหอคอยผลิตจากเหล็กโครงสร้างชุบสังกะสี (ตามมาตรฐาน ASTM A36/S235JR) เพื่อให้มั่นใจในความทนทานต่อการกัดกร่อนและความทนทานในระยะยาวในสภาพแวดล้อมภายนอก ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์เสริมที่สำคัญ เช่น บันไดปีนเขา แท่นยึดเสาอากาศ และรางสายเคเบิล และการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งความสูงได้ตั้งแต่ 30 เมตร ถึงกว่า 200 เมตร ซึ่งปรับให้เหมาะกับการใช้งาน เช่น การกระจายเสียง โทรคมนาคม หรือการตรวจวัดสภาพอากาศจะติดตั้งเสาอากาศบนหอคอยแบบยึดโยงได้อย่างไร?

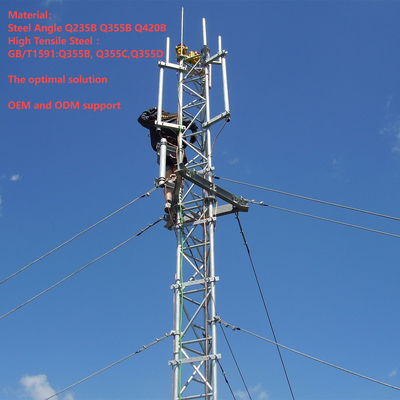

การติดตั้งเสาอากาศบนหอคอยแบบยึดโยงเป็นกระบวนการที่มีโครงสร้าง ปฏิบัติตามข้อกำหนดด้านความปลอดภัย สอดคล้องกับการออกแบบหอคอยและมาตรฐานอุตสาหกรรม:
การเตรียมการก่อนการติดตั้ง
- : ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของเสาอากาศได้ (รวมถึงฮาร์ดแวร์และสายเคเบิลที่เกี่ยวข้อง) ตรวจสอบโครงสร้างหอคอยเพื่อการกัดกร่อน ความเสียหายทางโครงสร้าง หรือการเชื่อมต่อที่หลวม และยืนยันการปฏิบัติตามรหัสความปลอดภัยในท้องถิ่น (เช่น IEC 62305 สำหรับการป้องกันฟ้าผ่า)การติดตั้งแท่นยึดเสาอากาศ
- : ติดตั้งแท่นยึดเสาอากาศเฉพาะ (อุปกรณ์เสริมที่รวมอยู่ในหอคอย) ที่จุดที่กำหนดไว้ล่วงหน้าบนโครงสร้างหอคอย แท่นยึดเหล่านี้มักจะยึดด้วยสลักเกลียวความแข็งแรงสูงที่เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย เพื่อให้มั่นใจในการเชื่อมต่อที่แน่นหนาซึ่งทนทานต่อแรงลมและการสั่นสะเทือนการยกและจัดตำแหน่งเสาอากาศ
- : ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกเสาอากาศไปยังความสูงเป้าหมาย (เลือกอย่างมีกลยุทธ์เพื่อการครอบคลุมสัญญาณที่เหมาะสมที่สุด) จัดตำแหน่งเสาอากาศให้ตรงกับทิศทางการส่ง/รับที่ต้องการ โดยใช้เครื่องมือเลเซอร์หรือเครื่องวัดแนวเพื่อความแม่นยำการยึดเสาอากาศ
- : ยึดเสาอากาศเข้ากับแท่นยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดเพื่อป้องกันการเคลื่อนไหว ตรวจสอบให้แน่ใจว่าเสาอากาศได้ระดับและมั่นคง โดยไม่มีการสั่นคลอนที่อาจส่งผลต่อประสิทธิภาพหรือความสมบูรณ์ของโครงสร้างการเดินสายเคเบิลและการเชื่อมต่อ
- : เดินสายสัญญาณหรือสายป้อนผ่านรางสายเคเบิลที่รวมอยู่ในหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับเสาอากาศและเดินสายลงไปยังอุปกรณ์ภาคพื้นดิน ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและการกันน้ำที่เหมาะสมที่จุดเชื่อมต่อการตรวจสอบขั้นสุดท้าย
- : ทำการตรวจสอบด้วยสายตาของเสาอากาศ แท่นยึด และสายเคเบิล เพื่อยืนยันการติดตั้งที่ปลอดภัย ทดสอบการส่ง/รับสัญญาณของเสาอากาศเพื่อยืนยันการทำงาน และตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดกระบวนการอุปกรณ์ป้องกันการปีนป่ายบนหอคอยแบบยึดโยงคืออะไร?
อุปกรณ์ป้องกันการปีนป่ายสำหรับหอคอยแบบยึดโยงเป็นส่วนประกอบด้านความปลอดภัยพิเศษที่ติดตั้งบนโครงสร้างหอคอยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตและลดความเสี่ยงจากการตก การออกแบบทั่วไปรวมถึง:
ปลอก/กระโปรงป้องกันการปีนป่าย
- : แผงกั้นเหล็กทรงกลมหรือทรงกรวยที่ติดตั้งใกล้ฐานหอคอย (โดยทั่วไปสูง 2-3 เมตรเหนือพื้นดิน) เพื่อป้องกันความพยายามในการปีนป่ายโดยการกีดขวางที่จับหรือที่เหยียบอุปกรณ์ป้องกันแบบมีหนามหรือหยัก
- : อุปกรณ์ติดเหล็กปลายแหลมที่ไม่เป็นอันตรายบนส่วนล่างของหอคอยหรือบันไดเพื่อยับยั้งการปีนป่ายโดยไม่ได้รับอนุญาตการเข้าถึงแบบล็อค
- : หากหอคอยมีแผงเข้าถึงระดับพื้นดินหรือจุดเข้าบันได ประตูแบบล็อคจะจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับการรับรองเท่านั้นอุปกรณ์เหล่านี้สร้างจากวัสดุที่ทนทานต่อการกัดกร่อน (เช่น เหล็กชุบสังกะสี เข้ากันได้กับโครงสร้างหอคอย) เพื่อทนทานต่อสภาพภายนอก วัตถุประสงค์หลักคือเพื่อเพิ่มความปลอดภัยโดยการป้องกันการปีนป่ายโดยอุบัติเหตุหรือโดยเจตนาโดยบุคคลที่ไม่ได้รับการฝึกอบรม สอดคล้องกับรหัสความปลอดภัยอาคารในท้องถิ่นและการลดความรับผิดสำหรับผู้ดำเนินการหอคอย
จะเชื่อมต่อสายโยงกับหอคอยแบบยึดโยงได้อย่างไร?
การเชื่อมต่อสายโยงกับหอคอยแบบยึดโยงเกี่ยวข้องกับกระบวนการที่ปลอดภัยและรับน้ำหนักได้ เพื่อให้แน่ใจว่าสายเคเบิลสามารถทำให้หอคอยมีความมั่นคงต่อแรงลมและแผ่นดินไหวได้อย่างมีประสิทธิภาพ:
การเตรียมการ
- : เลือกสายโยงที่ทำจากสายเคเบิลเหล็กแรงดึงสูง (ตามมาตรฐาน ASTM A475) พร้อมเคลือบสังกะสีหรือโพลีเมอร์เพื่อความทนทาน ตรวจสอบให้แน่ใจว่าโครงสร้างหอคอยมีจุดยึดที่ผลิตไว้ล่วงหน้า (เช่น ห่วง, ขายึด หรือคานขวาง) ที่ระยะห่าง 20-30 เมตร ตามที่ระบุในการออกแบบหอคอยการติดตั้งฮาร์ดแวร์ยึด
- : ติดตั้งขายึดสายโยงสำหรับงานหนักหรือห่วงที่จุดยึดที่กำหนดไว้ล่วงหน้าของหอคอย โดยใช้สลักเกลียวความแข็งแรงสูง (เข้ากันได้กับโครงสร้างเหล็กชุบสังกะสีของหอคอย) ขายึดเหล่านี้ได้รับการออกแบบมาเพื่อกระจายแรงดึงอย่างสม่ำเสมอทั่วทั้งโครงสร้างหอคอยการสิ้นสุดสายเคเบิล
- : สิ้นสุดปลายสายโยงที่ว่างโดยใช้ฟิตติ้งความแข็งแรงสูงแบบเดียวกัน (ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายเคเบิลมีความปลอดภัยและรับน้ำหนักได้การเชื่อมต่อและการปรับความตึง
- : ต่อปลายสายโยงที่สิ้นสุดเข้ากับขายึดของหอคอยโดยใช้โซ่หรือสลัก ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาโดยไม่มีการหย่อน ใช้เครื่องมือปรับความตึง (เช่น ตัวปรับเกลียวหรือตัวดึง) เพื่อปรับความตึงของสายเคเบิลตามข้อกำหนดการออกแบบ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาสมดุลของแรงด้านข้างบนหอคอยการตรวจสอบ
- : ตรวจสอบว่าการเชื่อมต่อได้แนวเดียวกับโครงสร้างเรียวของหอคอย และสายเคเบิลได้รับการปรับความตึงอย่างสม่ำเสมอ (หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้โครงสร้างหอคอยเสียหาย) ยืนยันว่าฮาร์ดแวร์และฟิตติ้งปลายสายเคเบิลทนทานต่อการกัดกร่อนและเป็นไปตามมาตรฐานความปลอดภัยของหอคอยจะเชื่อมต่อสายโยงกับสลักเกลียวจุดยึดได้อย่างไร?
การเชื่อมต่อสายโยงกับสลักเกลียวจุดยึด (จุดยึดพื้นดิน) เป็นขั้นตอนสำคัญในการถ่ายโอนแรงดึงของสายเคเบิลไปยังพื้นดิน เพื่อให้มั่นใจในความมั่นคงของหอคอย:
การเตรียมจุดยึด
- : ตรวจสอบให้แน่ใจว่าจุดยึดพื้นดิน (จุดยึดคอนกรีตหรือเหล็กสำหรับงานหนัก ออกแบบมาเพื่อรับแรงดึง) ได้รับการติดตั้งอย่างถูกต้องในพื้นดินที่มุม 45-60 องศา เทียบกับสายโยง จุดยึดต้องแข็งตัวเต็มที่ (สำหรับคอนกรีต) และฝังแน่นอย่างมั่นคงเพื่อต้านทานแรงดึงออกการเปิดเผยสลักเกลียวจุดยึด
- : ตรวจสอบให้แน่ใจว่าสลักเกลียวด้านบนของจุดยึด (สลักเกลียวจุดยึดโยง) โผล่พ้นพื้นดินและมีเกลียวเพื่อรองรับฮาร์ดแวร์เชื่อมต่อ สลักเกลียวควรทำจากเหล็กความแข็งแรงสูงเพื่อทนทานต่อแรงดึงของสายโยงการสิ้นสุดสายเคเบิล
- : สิ้นสุดปลายสายโยงที่ว่างโดยใช้ฟิตติ้งความแข็งแรงสูงแบบเดียวกัน (ปลอกสวม, แคลมป์สายเคเบิล หรือห่วง) ที่ใช้สำหรับการเชื่อมต่อหอคอย เพื่อให้แน่ใจว่าปลายสายเคเบิลมีความปลอดภัยและรับน้ำหนักได้การประกอบฮาร์ดแวร์เชื่อมต่อ
- : ติดตั้งตัวปรับเกลียว (สำหรับการปรับความตึง) และโซ่เข้ากับสายโยงที่สิ้นสุด ตัวปรับเกลียวเชื่อมต่อกับสลักเกลียวจุดยึดโยงผ่านน็อตหรือแหวนรอง ทำให้สามารถปรับความตึงของสายเคเบิลได้อย่างละเอียดการปรับความตึงและการยึด
- : ใช้ตัวปรับเกลียวเพื่อปรับความตึงของสายโยงตามข้อกำหนดที่ต้องการ ตรวจสอบให้แน่ใจว่าสามารถต้านทานแรงด้านข้างได้โดยไม่ดึงจุดยึด เมื่อปรับความตึงแล้ว ให้ล็อคตัวปรับเกลียวด้วยสลักนิรภัยหรือน็อตล็อคเพื่อป้องกันการคลายตัวเมื่อเวลาผ่านไปการตรวจสอบขั้นสุดท้าย
- : ตรวจสอบว่าการเชื่อมต่อแน่นหนา จุดยึดไม่แสดงอาการเคลื่อนไหว และสายโยงได้แนวที่มุม 45-60 องศาที่ถูกต้อง ตรวจสอบการกัดกร่อนบนสลักเกลียว ฮาร์ดแวร์ และปลายสายเคเบิล เพื่อให้แน่ใจว่าเป็นไปตาม IEC 62305 และรหัสความปลอดภัยในท้องถิ่นกรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!
