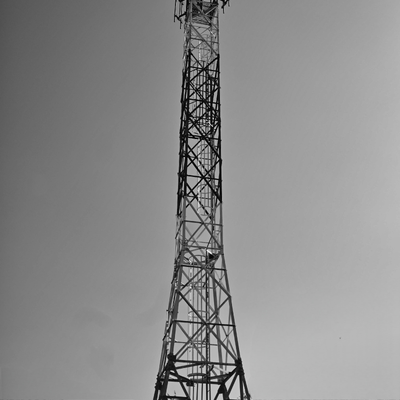

ทาวเวอร์เหล็กมุม 4 ขาที่ปรับแต่งความสูงได้ 72 ม. สำหรับการครอบคลุมสัญญาณโทรทัศน์ออกอากาศ

หอเหล็กมุม 4 ขา ปรับความสูงได้ 72 เมตร สำหรับครอบคลุมสัญญาณโทรทัศน์

หอเหล็กมุม 4 ขา เป็นโครงสร้างเหล็กอิสระที่มีความแข็งแรงสูง ออกแบบมาเพื่อรองรับโครงสร้างพื้นฐานที่สำคัญ มีลักษณะเป็นโครงสี่ขาฐานสี่เหลี่ยมและการเชื่อมต่อแบบตาข่ายไขว้ ทำหน้าที่เป็นแกนหลักที่เชื่อถือได้สำหรับการสื่อสาร การส่งกำลังไฟฟ้า และการใช้งานทางอุตสาหกรรมอื่นๆ ทั่วโลก แตกต่างจากหอค้ำยันที่อาศัยลวดภายนอกเพื่อความมั่นคง การออกแบบที่รองรับตัวเองนี้ตั้งอยู่อย่างอิสระ ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมที่หลากหลาย ตั้งแต่พื้นที่ในเมืองไปจนถึงภูมิภาคห่างไกล

ในฐานะที่เป็นเสาหลักของโครงสร้างพื้นฐานสมัยใหม่ หอเหล็กมุม 4 ขา ผสมผสานความทนทาน ความอเนกประสงค์ และการใช้งานได้จริง เพื่อตอบสนองความต้องการที่เพิ่มขึ้นของภาคการสื่อสาร พลังงาน และการเฝ้าระวัง การออกแบบที่สมบูรณ์และประสิทธิภาพที่เชื่อถือได้ ทำให้เป็นตัวเลือกที่ต้องการสำหรับโครงการทั่วโลก

รายละเอียดสินค้า

รายละเอียดบรรจุภัณฑ์:หอโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า

การจัดส่ง:จัดส่งภายใน 20 วันหลังจากการชำระเงินจากท่าเรือเทียนจิน

ส่วนประกอบหอคอย:หอเหล็กหนึ่งหอจะถูกแยกออกเป็นหลายมัด

สลักเกลียว:ถุง Pacrum.lon หรือเหล็ก

เราเชี่ยวชาญในการออกแบบและผลิตหอเหล็กแบบกำหนดเองสำหรับการใช้งานด้านโทรคมนาคม การตรวจสอบ การสังเกตการณ์ และความปลอดภัย ด้านล่างนี้คือข้อมูลผลิตภัณฑ์โดยละเอียด:

โครงสร้างตาข่ายของหอเหล็กมุม 4 ขาคืออะไร?

โครงสร้างตาข่ายของหอเหล็กมุม 4 ขา คือโครงสร้างแบบไขว้คล้ายโครงถักที่เชื่อมต่อขาเหล็กมุมทั้งสี่ของหอคอย ประกอบด้วยส่วนประกอบเหล็กที่เชื่อมต่อกัน (โดยทั่วไปคือเหล็กมุมหรือเหล็กตาข่าย) สร้างรูปแบบคล้ายใยแมงมุมที่กระจายน้ำหนัก ซึ่งรวมถึงน้ำหนักของหอคอยเอง น้ำหนักอุปกรณ์ ลม แรงแผ่นดินไหว และน้ำหนักน้ำแข็ง อย่างสม่ำเสมอทั่วทั้งสี่ขา โครงสร้างนี้ถูกรวมเข้าไว้ตลอดความสูงของหอคอย เสริมการออกแบบที่เรียวของหอคอย (กว้างที่ฐาน แคบที่ด้านบน) เพื่อเพิ่มความสมบูรณ์ของโครงสร้างและความมั่นคง การกำหนดค่าตาข่ายจะสร้างสมดุลระหว่างความแข็งแรงสูงกับประสิทธิภาพน้ำหนักเบา ลดการใช้วัสดุในขณะที่เพิ่มความสามารถในการรับน้ำหนักและการต้านทานต่อสภาพแวดล้อมที่รุนแรง นอกจากนี้ยังช่วยให้อากาศไหลเวียน ลดแรงต้านลม และปรับปรุงเสถียรภาพโดยรวมของหอคอยให้ดียิ่งขึ้น

วิธีการติดตั้งจาน MW บนหอเหล็กมุม 4 ขา?​

การติดตั้งจานไมโครเวฟ (MW) บนหอเหล็กมุม 4 ขา เป็นกระบวนการที่เป็นระบบและเป็นไปตามข้อกำหนดด้านความปลอดภัย:

1. การเตรียมการก่อนการติดตั้ง: ตรวจสอบความสามารถในการรับน้ำหนักของหอคอยเพื่อให้แน่ใจว่าสามารถรองรับน้ำหนักของจาน MW (รวมถึงจาน ตัวยึด และฮาร์ดแวร์ที่เกี่ยวข้อง) ได้ ตรวจสอบว่าการออกแบบหอคอยเป็นไปตามมาตรฐานที่เกี่ยวข้อง (เช่น TIA/EIA-222-G/F) สำหรับการติดตั้งอุปกรณ์
2. การติดตั้งตัวยึด: ติดตั้งตัวยึดเสาอากาศ/ไมโครเวฟเฉพาะ (ที่มาพร้อมกับหอคอยหรือผลิตขึ้นเอง) เข้ากับจุดติดตั้งที่กำหนดไว้ล่วงหน้าบนตัวหอคอยหรือแท่นอุปกรณ์ ตัวยึดเหล่านี้จะถูกยึดด้วยสลักเกลียวความแข็งแรงสูง (เป็นไปตามมาตรฐาน ISO 898 เกรด 6.8/8.8) เพื่อให้แน่ใจว่ามีการเชื่อมต่อที่แน่นหนากับโครงสร้างตาข่ายหรือขาหอคอย
3. การยกและจัดตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ไปยังความสูงเป้าหมาย (โดยทั่วไปที่ส่วนบนของหอคอยหรือแท่นอุปกรณ์เฉพาะ) ตรวจสอบให้แน่ใจว่าจานอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการ (ปรับตามมุมราบและมุมเงยตามต้องการ)
4. การยึดจาน: ยึดจาน MW เข้ากับตัวยึดที่ติดตั้งไว้ล่วงหน้าโดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนดด้วยเครื่องมือที่สอบเทียบแล้ว ตรวจสอบให้แน่ใจว่าจานได้ระดับและมั่นคง ไม่มีการสั่นหรือเคลื่อนไหว
5. การเดินสายและการรวมสายเคเบิล: เดินสายสัญญาณของจานผ่านรางสายเคเบิลในตัวของหอคอยเพื่อป้องกันความเสียหายจากสภาพแวดล้อม เชื่อมต่อสายเคเบิลเข้ากับอุปกรณ์ที่เหมาะสม (เช่น เครื่องส่ง/เครื่องรับ) ที่ฐานหอคอยหรือแท่นกลาง ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและกันน้ำอย่างเหมาะสม
6. การตรวจสอบขั้นสุดท้าย: ดำเนินการตรวจสอบด้วยสายตาเพื่อยืนยันว่าจานได้รับการติดตั้งอย่างแน่นหนา ตัวยึดอยู่ในสภาพดี และสายเคเบิลได้รับการจัดระเบียบอย่างถูกต้อง ทดสอบการส่งสัญญาณของจานเพื่อยืนยันการจัดแนวและการทำงาน โดยปฏิบัติตามมาตรการความปลอดภัยตลอดกระบวนการ

โครงสร้างหลักของหอเหล็กมุม 4 ขาคืออะไร?

โครงสร้างหลักของหอเหล็กมุม 4 ขา คือโครงสร้างที่รองรับตัวเอง ออกแบบมาเพื่อความมั่นคงและการรับน้ำหนัก ประกอบด้วยส่วนประกอบหลักสามส่วน:

• ขาเหล็กมุมแนวตั้งสี่ขา: ส่วนประกอบรับน้ำหนักหลัก ทำจากเหล็กโครงสร้างคุณภาพสูง (เช่น Q235B, Q345B, Q420; เป็นไปตามมาตรฐาน ASTM A36/A572) และจัดเรียงในรูปแบบฐานสี่เหลี่ยม ขาเหล่านี้ถ่ายเทน้ำหนักรวมของหอคอย (รวมถึงอุปกรณ์และน้ำหนักจากสภาพแวดล้อม) ไปยังฐานราก
• การเชื่อมต่อโครงถักตาข่าย: ส่วนประกอบเหล็กแบบไขว้ (เหล็กมุมหรือเหล็กตาข่าย) ที่เชื่อมต่อขาทั้งสี่ในแนวนอนและแนวทแยง ระบบโครงถักนี้กระจายน้ำหนักอย่างสม่ำเสมอทั่วทั้งโครงสร้าง เพิ่มความแข็งแกร่ง และต้านทานแรงด้านข้าง (ลม แผ่นดินไหว) สร้างรูปแบบตาข่ายที่เป็นลักษณะเฉพาะของหอคอย
• การออกแบบโครงสร้างที่เรียว: หอคอยจะแคบลงเรื่อยๆ จากฐานถึงด้านบน (กว้างที่ด้านล่าง แคบที่ด้านบน) ปรับปรุงความสมบูรณ์ของโครงสร้างให้เหมาะสมโดยการรวมวัสดุไว้ในส่วนที่รับน้ำหนักมากที่สุด (ที่ฐาน) และลดแรงต้านลมที่ระดับความสูงที่สูงขึ้น

ส่วนประกอบโครงสร้างเสริม (เช่น แท่นอุปกรณ์ บันไดปีน และรางสายเคเบิล) ถูกรวมเข้ากับโครงสร้างหลักเพื่อรองรับการทำงานจริง แต่ขาแนวตั้งสี่ขาและการเชื่อมต่อโครงถักตาข่ายเป็นแกนหลักของโครงสร้างหอคอย

แท่น, บันไดของหอเหล็กมุม 4 ขา

A. แท่น

• วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานที่ยกสูงและมั่นคงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบอุปกรณ์ (เช่น จาน MW, เสาอากาศ 5G, อุปกรณ์เฝ้าระวัง) และส่วนประกอบหอคอย นอกจากนี้ยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานระหว่างการปีนเขา
• คุณสมบัติการออกแบบ: โดยทั่วไปทำจากเหล็กชุบสังกะสี (เป็นไปตามมาตรฐาน ASTM A123/ISO 1461 เพื่อความทนทานต่อการกัดกร่อน) และรวมเข้ากับโครงสร้างตาข่ายของหอคอยที่ความสูงที่กำหนด แท่นอาจมีราวกันตก พื้นผิวกันลื่น และช่องทางเข้าเพื่อความปลอดภัยของคนงาน ได้รับการออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ ให้สอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของหอคอย
• การปรับแต่ง: สามารถเพิ่มได้ที่หลายระดับความสูงตามความต้องการของโครงการ (เช่น ใกล้จุดติดตั้งเสาอากาศหรือกลางหอคอยเพื่อการบำรุงรักษา)

B. บันได

• วัตถุประสงค์: ระบบเข้าถึงเพื่อความปลอดภัยที่ออกแบบมาเฉพาะเพื่อให้คนงานสามารถปีนหอคอยเพื่อเข้าถึงแท่น อุปกรณ์ หรือส่วนบนสุดสำหรับการติดตั้ง การตรวจสอบ หรือการซ่อมแซม
• คุณสมบัติการออกแบบ: สร้างจากเหล็กชุบสังกะสีเพื่อความทนทานและการทนต่อการกัดกร่อน พร้อมขั้นบันไดที่เว้นระยะห่างเท่ากัน (ตามมาตรฐานความปลอดภัยอุตสาหกรรม) เพื่อการปีนที่สะดวกสบาย คุณสมบัติด้านความปลอดภัยที่สำคัญ ได้แก่ ราวจับ ระบบป้องกันการตก (เช่น รางสายเคเบิลสำหรับสายรัดนิรภัย) และบางครั้งอาจมีโครงกรงเพื่อป้องกันการตก บันไดจะถูกยึดในแนวตั้งเข้ากับขาหอคอยหรือโครงถักตาข่าย เพื่อให้เส้นทางที่ปลอดภัยและมั่นคง
• การปฏิบัติตามข้อกำหนด: ออกแบบตามกฎระเบียบด้านความปลอดภัยและมาตรฐานอุตสาหกรรม (เช่น TIA/EIA-222-G/F) โดยให้ความสำคัญกับการปกป้องคนงานระหว่างการเข้าถึงในแนวตั้ง

ร่วมกัน แท่นและบันไดช่วยเพิ่มประโยชน์ใช้สอยของหอคอย โดยช่วยให้เข้าถึงอุปกรณ์และส่วนประกอบที่ระดับความสูงได้อย่างปลอดภัยและมีประสิทธิภาพ สนับสนุนการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง

​

การทดสอบการชุบสังกะสีหอเหล็กมุม

การชุบสังกะสีเป็นการบำบัดพื้นผิวที่สำคัญสำหรับหอเหล็กมุม 4 ขา ให้ความทนทานต่อการกัดกร่อนในระยะยาวเพื่อทนต่อสภาพอากาศภายนอกที่รุนแรงและยืดอายุการใช้งานของหอคอยให้เกิน 20 ปี ด้านล่างนี้เป็นภาพรวมอย่างง่ายของการทดสอบการชุบสังกะสี:

1. วัตถุประสงค์หลักของการทดสอบ

• เพื่อให้แน่ใจว่ามีความหนาของสารเคลือบเพียงพอสำหรับการป้องกันการกัดกร่อนที่ทนทาน
• ตรวจสอบความสม่ำเสมอของการเคลือบสังกะสีและการยึดเกาะที่แข็งแรง (ป้องกันการลอก/หลุดลอก)
• ตรวจสอบว่าไม่มีข้อบกพร่องที่สำคัญ (เช่น เหล็กเปลือย รอยแตก รูพรุน)
• เป็นไปตามมาตรฐานสากล (ASTM A123, ISO 1461)

2. วิธีการทดสอบหลัก (ดำเนินการหลังโรงงานและหลังการติดตั้ง)

• ความหนาของสารเคลือบ: ใช้เครื่องวัดความหนาแบบแม่เหล็ก (ไม่ทำลาย) หรือไมโครมิเตอร์ (ทำลายเฉพาะตัวอย่าง); อย่างน้อย 85–120 ไมโครเมตร (หนากว่าสำหรับสภาพแวดล้อมที่รุนแรง)
• การยึดเกาะ: การทดสอบการดัดงอ (180°), การทดสอบค้อน หรือการทดสอบแบบกากบาทด้วยมีด—ไม่อนุญาตให้สารเคลือบหลุดลอก
• การตรวจสอบด้วยสายตา: ตรวจสอบเหล็กเปลือย รอยแตก การสะสมสังกะสีที่ไม่สม่ำเสมอ หรือการปนเปื้อน; ความไม่สม่ำเสมอเล็กน้อยเป็นที่ยอมรับได้หากไม่มีผลกระทบ
• ความทนทานต่อการกัดกร่อน: การทดสอบการพ่นละอองเกลือ (ASTM B117/ISO 9227) เป็นเวลา 100–500 ชั่วโมง (ทนต่อสนิมแดง); การสัมผัสภาคสนามระยะยาวเป็นทางเลือก
• การวิเคราะห์ทางเคมีเป็นทางเลือก: AAS/XRF เพื่อยืนยันความบริสุทธิ์ของสังกะสี ≥98% และตรวจหาสิ่งเจือปน

3. มาตรฐานการปฏิบัติตามข้อกำหนด

ปฏิบัติตาม ASTM (A123, B117, A572), ISO (1461, 9227, 898), รหัสการออกแบบหอคอย (TIA/EIA-222-G/F) และกฎระเบียบท้องถิ่น

4. การตรวจสอบเฉพาะจุดหลังการติดตั้ง

• วัดความหนาอีกครั้งที่ข้อต่อที่สำคัญ
• ตรวจสอบความเสียหาย (รอยขีดข่วน รอยบุบ) และแต้มด้วยสีที่มีสังกะสีสูงหากจำเป็น
• ตรวจสอบความสมบูรณ์ของสารเคลือบที่รูสลักเกลียวและบริเวณที่มีการสึกหรอสูง

การทดสอบนี้ช่วยให้มั่นใจในความน่าเชื่อถือของสารเคลือบสังกะสี ซึ่งสนับสนุนประสิทธิภาพของหอคอยในการใช้งานโครงสร้างพื้นฐาน

กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!

บรรจุภัณฑ์และการจัดส่ง

ใบรับรอง

​กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!!!!

ประเภทผลิตภัณฑ์ที่กำหนดเอง & ข้อได้เปรียบ

หอคอยแบบตั้งอิสระ 
หอคอยแบบตั้งอิสระมักจะเป็นหอคอย 3 ขา หรือ 4 ขา และวัสดุเป็นท่อเหล็กหรือเหล็กมุม สำหรับการเชื่อมต่อ หอคอยแบบท่อจะเชื่อมต่อด้วยหน้าแปลน และหอคอยเหล็กมุมจะเชื่อมต่อด้วยน็อตและสลักเกลียว 
คุณสมบัติ: 
1. ค่าสัมประสิทธิ์แรงลมต่ำ ต้านทานลมแรง 
2. ประหยัดทรัพยากรที่ดิน สะดวกในการเลือกที่ตั้ง 
ขนส่งและติดตั้งสะดวก 

หอคอยเหล็กท่อ
หอคอยท่อหมายถึงโครงสร้างเหล็กสูงแบบตั้งอิสระที่มีเสาหอคอยทำจากท่อเหล็กและส่วนลำตัวหอคอยเป็นรูปสามเหลี่ยม ลักษณะสำคัญคือเสาหอคอยท่อสามต้นทำจากท่อเหล็กและส่วนลำตัวหอคอยเป็นรูปสามเหลี่ยม ซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กมุม

หอคอยเสาเดี่ยว

หอคอยเสาเดี่ยว เป็นประเภทที่ใช้กันทั่วไป มีรูปลักษณ์สวยงาม ครอบคลุมพื้นที่เล็กน้อย 9 ถึง 18 ตารางเมตร คุ้มค่า และได้รับการยอมรับจากการก่อสร้างส่วนใหญ่ ลำตัวหอคอยใช้ส่วนตัดที่สมเหตุสมผลกว่า ซึ่งเชื่อมต่อกันด้วยสลักเกลียวความแข็งแรงสูง หรือการซ้อนทับ (การเชื่อมต่อแบบสลิป) มีคุณสมบัติการติดตั้งง่ายและสามารถปรับให้เข้ากับไซต์งานที่ซับซ้อนได้หลากหลาย

หอคอยแบบค้ำยัน 
หอคอยแบบค้ำยันมีรูปลักษณ์แปลกใหม่ และลักษณะที่ใหญ่ที่สุดคือเสริมความแข็งแรงด้วยการใช้ลวดสลิงเหล็ก หอคอยแบบค้ำยันเป็นหอสื่อสารประเภททั่วไปที่ประหยัดและใช้งานได้จริง มีน้ำหนักเบาและราคาถูกกว่าประเภทอื่น เหมาะอย่างยิ่งสำหรับพื้นที่กว้างทางภูมิศาสตร์ 

หอสังเกตการณ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้เป็นหลักในการสังเกตสภาพแวดล้อมโดยรอบ และมีบทบาทสำคัญในหลายสาขา การออกแบบเน้นความกลมกลืนและความเป็นหนึ่งเดียวกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะสอดคล้องกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยลำตัวหอคอย แท่น หอคอย และบันได มีโครงสร้างที่กะทัดรัดและทนทาน

หอคอยต้นไม้พรางตา
หอคอยต้นไม้พรางตา เป็นหอคอยต้นไม้เทียมประเภทหนึ่งของหอคอยต้นไม้เลียนแบบธรรมชาติ โดยมีฐานเหมือนจริง บวกกับการออกแบบที่ประณีต เมื่อวางไว้ท่ามกลางต้นไม้จริงในบริเวณชมวิว สวนสาธารณะ และจัตุรัส จะกลายเป็นส่วนหนึ่งของธรรมชาติ 
คุณสมบัติ: 
1. โครงสร้างที่ประณีตและรูปลักษณ์ที่สวยงาม 
2. ความเสถียรของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน 
3. ครอบคลุมพื้นที่เล็กน้อยและผลตอบแทนทางเศรษฐกิจที่ดี

บริการของเรา

JIAYAO CO., LTD. เป็นผู้ผลิตหอโทรคมนาคมมืออาชีพและได้รับการรับรองมาตรฐาน ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและหอสื่อสารที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศ
เราเชี่ยวชาญในการออกแบบและผลิตหอเหล็กมุม หอเหล็กท่อ หอคอยเสาเดี่ยว หอคอยต้นสน หอคอยแบบค้ำยัน และหอสังเกตการณ์ แผนกของเราประกอบด้วยฝ่ายออกแบบ วิจัยและพัฒนา การตรวจสอบ ห้องปฏิบัติการ การควบคุมคุณภาพ การชุบสังกะสี และแผนกหอเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
​

หากคุณต้องการ เรายินดีต้อนรับคุณตลอด 24 ชั่วโมง!
