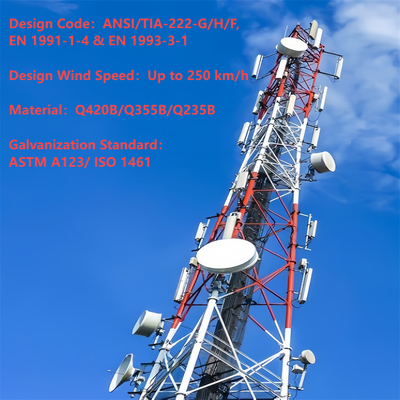

หอคอยสื่อสารตาข่ายเหล็กท่อ 3 ขาขนาด 20 ม. - 60 ม. สำหรับสถานีฐาน 5G

20m-60m เสาท่อเหล็กโครงถัก 3 ขาสำหรับสถานีฐาน 5G

เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กสั่งทำพิเศษสำหรับการใช้งานด้านโทรคมนาคม การเฝ้าระวัง การสังเกตการณ์ และความปลอดภัย ข้อมูลผลิตภัณฑ์โดยละเอียดมีดังนี้:

1.รายละเอียดสำคัญ:
แหล่งกำเนิดสินค้า: เหอเป่ย ประเทศจีน (แผ่นดินใหญ่) ; ชื่อแบรนด์: Jaoyao หรือ OEM ; หมายเลขรุ่น: เสาโทรคมนาคม
การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน หรือทาสี
2.การบรรจุและจัดส่ง:
รายละเอียดการบรรจุ: เสาโทรคมนาคมจะถูกมัดด้วยสายรัดสังกะสีตามความต้องการของลูกค้า
จัดส่ง: จัดส่งภายใน 20 วันหลังจากการชำระเงินจากท่าเรือเทียนจิน
ส่วนประกอบของเสา: เสาเหล็กหนึ่งต้นจะถูกแยกออกเป็นหลายมัด
สลักเกลียว: วัสดุบรรจุภัณฑ์เป็นถุงไนลอนที่แข็งแรง หรือถังเหล็ก
3.ข้อมูลทางเทคนิค

โครงสร้างโครงถักของเสาเหล็กท่อ 3 ขาคืออะไร?

โครงสร้างโครงถักของเสาเหล็กท่อ 3 ขาเป็นโครงสร้างแบบโครงถักที่เชื่อมต่อขาเสาท่อเหล็กแนวตั้งทั้งสามขา สมาชิกโครงถักเหล่านี้ประกอบด้วยท่อเหล็กกลวงขนาดเล็ก (สอดคล้องกับวัสดุขาหลัก เช่น ท่อเหล็กไร้รอยต่อ/เชื่อม) สร้างการเชื่อมต่อแนวนอนและแนวทแยงไขว้ระหว่างขาทั้งสาม ทำให้เกิดรูปแบบเหมือนใยแมงมุมสามเหลี่ยมตลอดความสูงของเสา โครงสร้างนี้ทำงานร่วมกับการออกแบบที่เรียวของเสา (กว้างที่ฐาน แคบที่ด้านบน) เพื่อกระจายแรงแนวตั้ง (น้ำหนักเสา น้ำหนักอุปกรณ์) และแรงด้านข้าง (ลม แผ่นดินไหว) อย่างสม่ำเสมอทั่วทั้งขาทั้งสาม โครงถักแบบท่อไม่เพียงแต่เพิ่มความแข็งแกร่งและความมั่นคงของโครงสร้างเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์อีกด้วย ลดแรงต้านลมได้ 30% เมื่อเทียบกับโครงสร้างโครงถักเหล็กมุมแบบดั้งเดิม ทำให้เสามีความยืดหยุ่นสูงต่อสภาพแวดล้อมที่รุนแรงหรือมีลมแรง นอกจากนี้ การใช้สมาชิกแบบท่อช่วยให้โครงสร้างมีน้ำหนักเบาในขณะที่ยังคงความสามารถในการรับน้ำหนักสูง

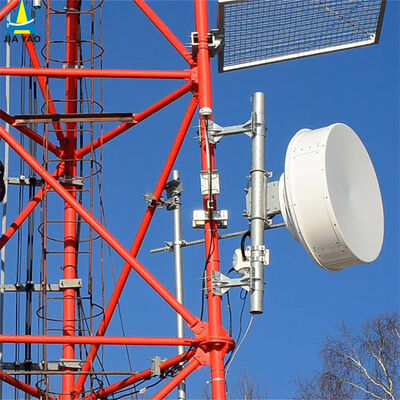

จะติดตั้งจาน MW บนเสาเหล็กท่อ 3 ขาได้อย่างไร?

การติดตั้งจานไมโครเวฟ (MW) บนเสาเหล็กท่อ 3 ขาเป็นไปตามกระบวนการที่ปลอดภัยและได้มาตรฐาน สอดคล้องกับการออกแบบโครงสร้างของเสาและมาตรฐานอุตสาหกรรม:

1. การตรวจสอบก่อนการติดตั้ง: ยืนยันความสามารถในการรับน้ำหนักของเสา (ตามมาตรฐาน TIA-222-G และ GB 50017) เพื่อให้แน่ใจว่าสามารถรองรับจาน MW ฮาร์ดแวร์ติดตั้ง และน้ำหนักที่เกี่ยวข้อง ตรวจสอบขายึดเสาอากาศที่ติดตั้งไว้ล่วงหน้าของเสา (อุปกรณ์เสริมในตัว) เพื่อความสมบูรณ์ของโครงสร้าง
2. การเตรียมขายึด: ใช้ขายึดเสาอากาศเฉพาะของเสา (หรือขายึดที่ผลิตเองซึ่งเข้ากันได้กับโครงถักแบบท่อ) และยึดเข้ากับขาหลักของเสาหรือโครงถักโดยใช้สลักเกลียวแรงดึงสูงเกรด 8.8 (ISO 898) ตรวจสอบให้แน่ใจว่าขายึดอยู่ในแนวเดียวกับเส้นทางการสื่อสารแบบจุดต่อจุดที่ต้องการ และขันแน่นตามแรงบิดที่กำหนด
3. การยกและจัดตำแหน่งจาน: ใช้เครนหรืออุปกรณ์ยกพิเศษเพื่อยกจาน MW ไปยังความสูงเป้าหมาย (โดยทั่วไปจะอยู่ใกล้ส่วนบนของเสาหรือบนแท่นบำรุงรักษา) ปรับมุมราบและมุมเงยของจานให้ตรงกับจุดรับ/ส่ง โดยใช้เครื่องมือจัดแนวด้วยเลเซอร์เพื่อความแม่นยำ
4. การยึดให้แน่น: ติดตั้งจาน MW เข้ากับขายึดที่ติดตั้งไว้โดยใช้ฮาร์ดแวร์ที่เข้ากันได้ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนา ไม่สั่นคลอน ตรวจสอบแรงบิดของสลักเกลียวอีกครั้งด้วยเครื่องมือที่สอบเทียบแล้ว เพื่อให้เป็นไปตามมาตรฐานการเชื่อมและการยึด AWS D1.1
5. การเดินสายเคเบิล: เดินสายสัญญาณและสายไฟของจานผ่านระบบจัดการสายเคเบิลในตัวของเสา (หรือตามเส้นทางที่ได้รับการป้องกันบนโครงสร้างโครงถัก) เพื่อหลีกเลี่ยงความเสียหายจากสภาพแวดล้อม ตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการหุ้มฉนวนอย่างเหมาะสมและกันน้ำที่จุดเชื่อมต่อ
6. การตรวจสอบขั้นสุดท้าย: ทำการตรวจสอบด้วยสายตาของจาน ขายึด และการเชื่อมต่อเพื่อยืนยันความมั่นคง ทดสอบการส่งสัญญาณเพื่อยืนยันการจัดแนวและการทำงาน ปฏิบัติตามมาตรการความปลอดภัย (เช่น การป้องกันการตกสำหรับคนงาน) ตลอดการติดตั้ง

โครงสร้างหลักของเสาเหล็กท่อ 3 ขาคืออะไร?

โครงสร้างหลักของเสาเหล็กท่อ 3 ขาเป็นระบบโครงถักสามเหลี่ยมแบบรองรับตัวเอง ออกแบบมาเพื่อความมั่นคง การรับน้ำหนัก และประสิทธิภาพตามหลักอากาศพลศาสตร์ ประกอบด้วยส่วนประกอบหลักสามส่วน:

• ขาเสาท่อเหล็กแนวตั้งสามขา: องค์ประกอบรับน้ำหนักหลัก ทำจากท่อเหล็กไร้รอยต่อหรือเชื่อม (เป็นไปตามมาตรฐาน Q345B/ASTM A500) จัดเรียงเป็นรูปสามเหลี่ยม ขาเหล่านี้ถ่ายเทน้ำหนักรวมของเสา (รวมถึงอุปกรณ์และน้ำหนักจากสภาพแวดล้อม) ไปยังฐานราก
• โครงถักท่อเหล็ก: ท่อเหล็กกลวงขนาดเล็กที่เชื่อมต่อขาหลักทั้งสามเข้าด้วยกันในแนวนอนและแนวทแยง ระบบโครงถักไขว้กระจายน้ำหนักอย่างสม่ำเสมอ เพิ่มความแข็งแกร่งของโครงสร้าง และลดแรงต้านลม สร้างรูปแบบโครงถักที่เป็นลักษณะเฉพาะของเสา
• โครงสร้างเรียวและข้อต่อหน้าแปลน: เสาจะแคบลงเรื่อยๆ จากฐานถึงยอด (ฐานกว้าง ยอดแคบ) เพื่อเพิ่มประสิทธิภาพในการต้านทานลมแรง (สูงสุด 200 กม./ชม.) และแผ่นดินไหว ส่วนของเสาจะเชื่อมต่อกันด้วยหน้าแปลนสลักเกลียวแรงดึงสูง ทำให้การประกอบแน่นหนาและลดความเสี่ยงในการบำรุงรักษา

ส่วนประกอบเหล่านี้สร้างแกนหลักของโครงสร้าง โดยมีอุปกรณ์เสริมในตัว (เช่น แท่นบันได) เพิ่มการรองรับการใช้งานโดยไม่กระทบต่อความสมบูรณ์ของโครงสร้างหลัก

แท่นวาง, บันได

A. แท่นวาง

• วัตถุประสงค์: ทำหน้าที่เป็นพื้นที่ทำงานที่มั่นคงบนที่สูงสำหรับการติดตั้ง บำรุงรักษา หรือตรวจสอบจาน MW เสาอากาศ เซ็นเซอร์ หรืออุปกรณ์อื่นๆ นอกจากนี้ยังเป็นจุดพักที่ปลอดภัยสำหรับคนงานระหว่างการเข้าถึงเสา
• คุณสมบัติด้านการออกแบบ: ผลิตจากเหล็กชุบสังกะสี (ตามมาตรฐาน ASTM A123 เพื่อความทนทานต่อการกัดกร่อน) และรวมเข้ากับโครงสร้างโครงถักที่ความสูงที่กำหนด พร้อมราวกันตกเพื่อป้องกันการตกและพื้นผิวกันลื่นเพื่อความมั่นคงของคนงาน ออกแบบมาเพื่อรองรับน้ำหนักของคนงาน เครื่องมือ และอุปกรณ์ โดยสอดคล้องกับความสามารถในการรับน้ำหนักโดยรวมของเสา อาจมีช่องทางเข้าออกเพื่อความสะดวกในการเคลื่อนย้ายระหว่างส่วนต่างๆ ของเสา
• ข้อได้เปรียบหลัก: วางตำแหน่งอย่างมีกลยุทธ์ใกล้กับจุดติดตั้งอุปกรณ์เพื่อปรับปรุงงานบำรุงรักษา เพิ่มประสิทธิภาพการดำเนินงาน

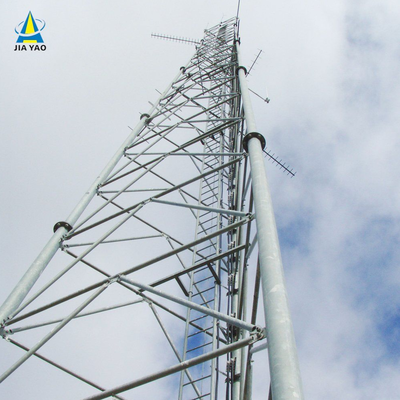

B. บันได

• วัตถุประสงค์: ระบบการเข้าถึงเพื่อความปลอดภัยโดยเฉพาะที่ช่วยให้คนงานสามารถปีนเสาเพื่อเข้าถึงแท่นวาง อุปกรณ์ หรือส่วนบนสุดสำหรับการติดตั้ง การตรวจสอบ หรือการซ่อมแซม
• คุณสมบัติด้านการออกแบบ: ผลิตจากเหล็กชุบสังกะสีเพื่อความทนทานและการทนต่อการกัดกร่อน พร้อมขั้นบันไดที่เว้นระยะห่างเท่าๆ กัน (ตามมาตรฐานความปลอดภัยอุตสาหกรรม) เพื่อความสะดวกในการปีน พร้อมกลไกป้องกันการตก (เช่น รางนำสายสำหรับสายรัดนิรภัย) เพื่อลดความเสี่ยงในการตก ซึ่งสอดคล้องกับข้อกำหนดการออกแบบ "บันไดป้องกันการตก" ของเสา ติดตั้งในแนวตั้งกับขาหลักหรือโครงถัก เพื่อให้เส้นทางที่ปลอดภัยและมั่นคง
• การปฏิบัติตามข้อกำหนด: ออกแบบตามกฎระเบียบความปลอดภัยและมาตรฐานการออกแบบเสา (เช่น TIA-222-G, GB 50017) โดยให้ความสำคัญกับการปกป้องคนงานระหว่างการเข้าถึงในแนวตั้ง

โดยรวมแล้ว แท่นวางและบันไดช่วยเพิ่มประโยชน์ใช้สอยของเสาโดยช่วยให้เข้าถึงอุปกรณ์บนที่สูงได้อย่างปลอดภัยและมีประสิทธิภาพ สนับสนุนการดำเนินงานและการบำรุงรักษาอย่างต่อเนื่อง ในขณะที่ยังคงเป็นไปตามข้อกำหนดด้านความปลอดภัยและความทนทานของอุตสาหกรรม

กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!

การเยี่ยมชมของลูกค้า

การประกอบ,การทดสอบเสาเหล็กชุบสังกะสี

การรับรอง

กรุณาคลิกที่นี่สำหรับข้อมูลเพิ่มเติม!!!

ประเภทผลิตภัณฑ์ที่กำหนดเองและข้อได้เปรียบ

เสารองรับตัวเอง 
เสารองรับตัวเองมักจะเป็นเสา 3 ขาหรือ 4 ขา และวัสดุเป็นท่อเหล็กหรือเหล็กฉาก สำหรับการเชื่อมต่อ เสาท่อจะเชื่อมต่อด้วยหน้าแปลน และเสาเหล็กฉากจะเชื่อมต่อด้วยน็อตและสลักเกลียว 
คุณสมบัติ: 
1. สัมประสิทธิ์แรงลมต่ำ ต้านทานลมแรง 
2. ประหยัดทรัพยากรที่ดิน ทำเลสะดวก 
ขนส่งและติดตั้งสะดวก 

เสาท่อเหล็ก
เสาท่อหมายถึงโครงสร้างเหล็กสูงแบบรองรับตัวเอง โดยมีเสาเสาทำจากท่อเหล็กและส่วนลำตัวเสาเป็นรูปสามเหลี่ยม ลักษณะสำคัญคือเสาท่อสามต้นทำจากท่อเหล็กและส่วนลำตัวเสาเป็นรูปสามเหลี่ยม ซึ่งเป็นโครงสร้างเหล็กสูงที่แตกต่างจากเหล็กฉาก

เสาโมโนโพล 
เสาท่อเดี่ยว หรือที่เรียกว่าเสาโมโนโพล เป็นประเภทที่ใช้กันทั่วไป มีรูปลักษณ์สวยงาม ครอบคลุมพื้นที่เล็กน้อย 9 ถึง 18 ตารางเมตร คุ้มค่า และได้รับการยอมรับจากการก่อสร้างส่วนใหญ่ ลำตัวเสาใช้ส่วนที่เหมาะสมกว่า ซึ่งเชื่อมต่อกันด้วยสลักเกลียวแรงสูง มีลักษณะการติดตั้งที่ง่ายและสามารถปรับให้เข้ากับสภาพพื้นที่ที่ซับซ้อนได้หลากหลาย 

เสาแบบมีสายยึด 
เสาแบบมีสายยึดมีรูปลักษณ์แปลกใหม่ และลักษณะที่ใหญ่ที่สุดคือเสริมความแข็งแรงด้วยการใช้สายเคเบิลเหล็ก เสาแบบมีสายยึดเป็นเสาโทรคมนาคมประเภททั่วไปที่ประหยัดและใช้งานได้จริง มีน้ำหนักเบาและราคาถูกกว่าประเภทอื่น เหมาะอย่างยิ่งสำหรับพื้นที่กว้างทางภูมิศาสตร์ 

หอสังเกตการณ์
หอสังเกตการณ์เป็นอาคารอเนกประสงค์ที่ใช้เป็นหลักในการสังเกตสภาพแวดล้อมโดยรอบ และมีบทบาทสำคัญในหลายสาขา การออกแบบเน้นความกลมกลืนและความเป็นหนึ่งเดียวกับสภาพแวดล้อมทางธรรมชาติ และรูปแบบสถาปัตยกรรมมักจะสอดคล้องกับสภาพแวดล้อมโดยรอบ หอสังเกตการณ์มักประกอบด้วยลำตัวเสา แท่นวาง หอคอย และบันได โดยมีโครงสร้างที่กะทัดรัดและทนทาน

เสาต้นไม้พรางตา
เสาต้นไม้พรางตาเป็นเสาเทียมประเภทหนึ่งของเสาต้นไม้เลียนแบบ โดยมีฐานเหมือนจริง บวกกับการออกแบบที่ประณีต เมื่อวางไว้ท่ามกลางต้นไม้จริงในบริเวณชมวิว สวนสาธารณะ และจัตุรัส จะเป็นส่วนหนึ่งของธรรมชาติ 
คุณสมบัติ: 
1. โครงสร้างประณีตและรูปลักษณ์สวยงาม 
2. ความมั่นคงของโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน 
3. พื้นที่ครอบคลุมน้อยและผลตอบแทนทางเศรษฐกิจสูง

บริการของเรา

JIAYAO CO., LTD. เป็นผู้ผลิตเสาโทรคมนาคมมืออาชีพและได้รับการอนุมัติจาก ISO9001 เรามุ่งมั่นที่จะนำเสนอโซลูชันที่เหมาะสมที่สุดและเสาโทรคมนาคมที่ดีที่สุดแก่ลูกค้า ผลิตภัณฑ์จำนวนมากได้ถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป และอีก 55 ประเทศที่แตกต่างกัน
เราเชี่ยวชาญในการออกแบบและผลิตเสาเหล็กฉาก เสาท่อเหล็ก เสาโมโนโพล เสาต้นสน เสาแบบมีสายยึด และหอสังเกตการณ์ แผนกของเราประกอบด้วยฝ่ายออกแบบ วิจัยและพัฒนา ตรวจสอบ ห้องปฏิบัติการ QC ฝ่ายชุบสังกะสี และฝ่ายเสาเหล็ก วัตถุดิบของเรามาจากโรงงานเหล็กที่มีชื่อเสียงในประเทศจีน: HBIS Group, Baowu Steel Group, Shougang Group
​

คำถามที่พบบ่อย

Q: MOQ ที่ยอมรับได้คืออะไร?
A: MOQ ที่ยอมรับได้ของเราคือ 1 ชุด คำสั่งทดลองในปริมาณน้อยยินดีต้อนรับ

Q: ระยะเวลาในการจัดส่งคืออะไร?
A: ภายใน 25 วันหลังจากได้รับเงินมัดจำ

Q: เงื่อนไขการชำระเงินที่ยอมรับได้คืออะไร?
A: TT, L/C, Paypal, Western Union,

Q: คุณสามารถทำ OEM ให้ฉันได้หรือไม่?
A: เรายอมรับคำสั่งซื้อ OEM ทั้งหมด เพียงติดต่อเราและให้การออกแบบของคุณ เราจะเสนอราคาที่สมเหตุสมผลให้คุณ

Q: ฉันจะได้รับใบเสนอราคาเมื่อใด?
A: โดยปกติเราจะเสนอราคาให้คุณภายใน 24 ชั่วโมงหลังจากที่เราได้รับคำถามของคุณ หากคุณต้องการรับใบเสนอราคาอย่างเร่งด่วน โปรดโทรหาเราหรือแจ้งให้เราทราบทางอีเมล เพื่อที่เราจะได้พิจารณาคำถามของคุณเป็นอันดับแรก

Q: มาตรฐานโครงสร้างเสาโทรคมนาคมของคุณคือ ANSI / TIA/ EIA-222-G หรือไม่?
A: ใช่

Q: มาตรฐานการชุบสังกะสีแบบจุ่มร้อนคือ ASTM A 123/153 หรือไม่?
A: ใช่

Q: คุณสามารถจัดหาหนังสือคำนวณได้หรือไม่?
A: ใช่ แต่คุณต้องจ่ายค่าหนังสือคำนวณ

Q: อายุการใช้งานผลิตภัณฑ์ของคุณนานเท่าใด?
A: 50 ปี
Q; โครงสร้างเสาเป็นแบบเอกภาพหรือไม่?
A: ไม่ เราสามารถออกแบบและผลิตได้ตามคำขอของลูกค้า

Q: วิธีการชำระเงินของคุณคืออะไร?
A: 30% โดย T/T เป็นเงินมัดจำ, ยอดคงเหลือโดย T/T หรือ L/C เมื่อเห็น

หากคุณต้องการ เรายินดีต้อนรับคุณตลอด 24 ชั่วโมง!
